六联高压柱塞式流体输送泵结构设计

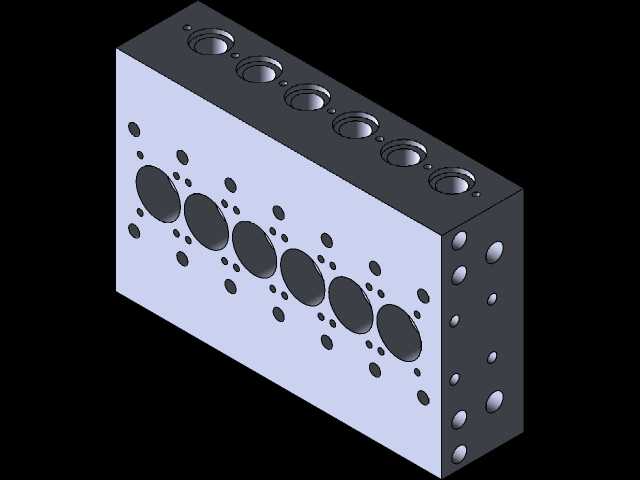

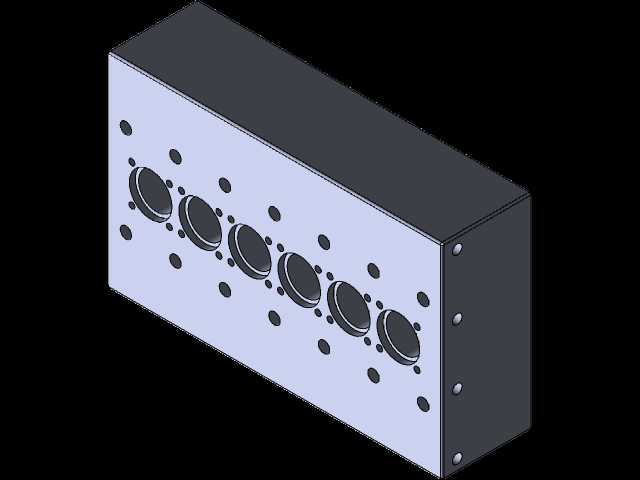

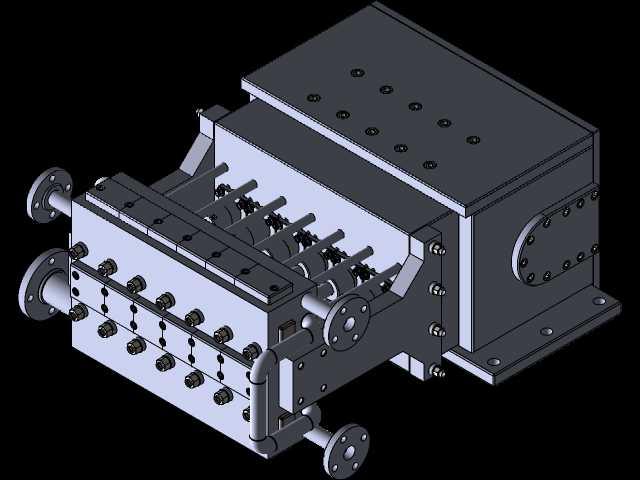

　　在石油化工、高粘流体输送、高温工况流体增压这类对输出压力稳定性要求严苛的场景里，单柱塞泵的流量脉动缺陷往往会直接影响整条工艺线的运行精度，六联结构的高压柱塞泵正是针对这类痛点开发的增压输送设备。从结构布局来看，这款泵采用卧式分体式箱体设计，动力输入端与柱塞增压腔做了分隔式布局，避免高温介质端的热量直接传导至传动部件区域，能适配长期高温运行的工况需求。夹套式封头的独立流道设计，是这款泵区别于普通多柱塞泵的核心特征，蒸汽流道与工作流体流道完全独立，在输送高粘度介质时，可通过蒸汽伴热维持介质流动性，避免高粘物料在增压腔内凝结卡滞，同时独立流道也杜绝了伴热介质与工作介质串混的风险。六个柱塞沿泵体前端面呈规整的线性排布，

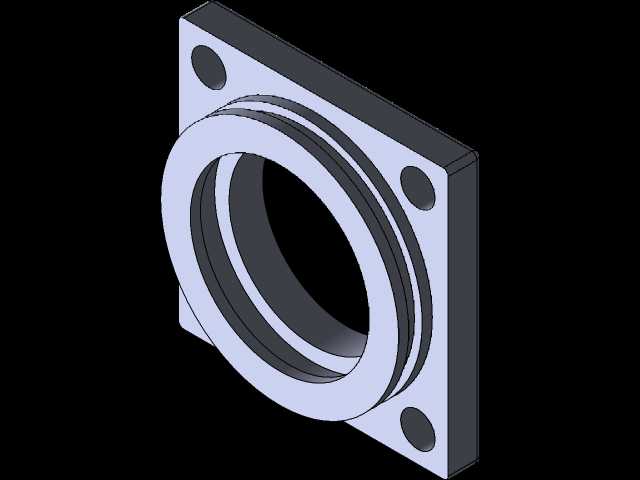

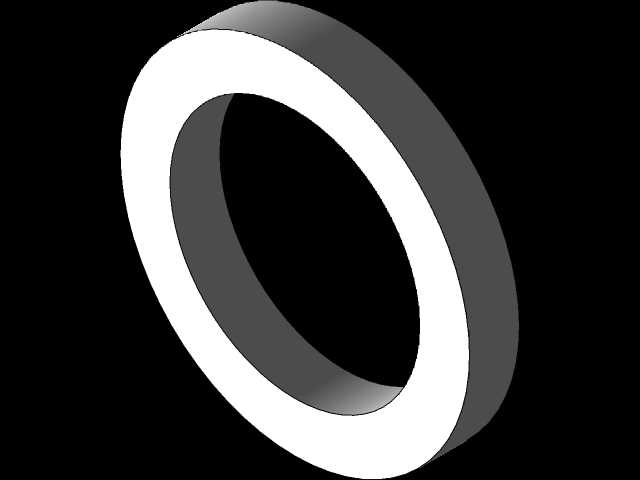

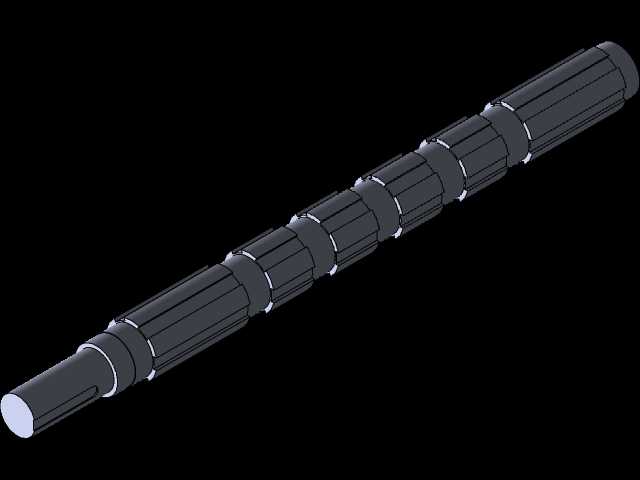

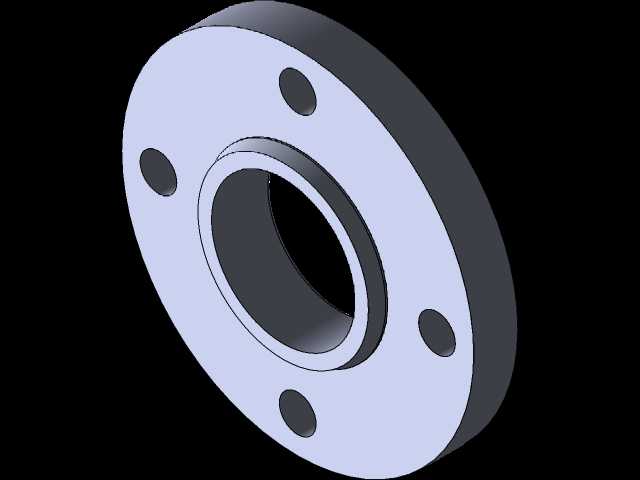

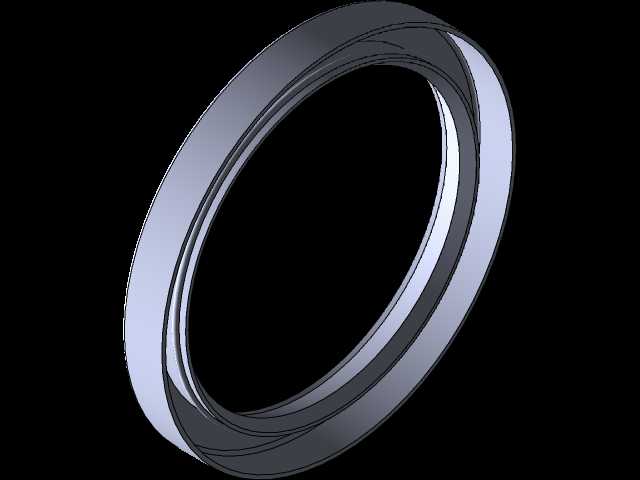

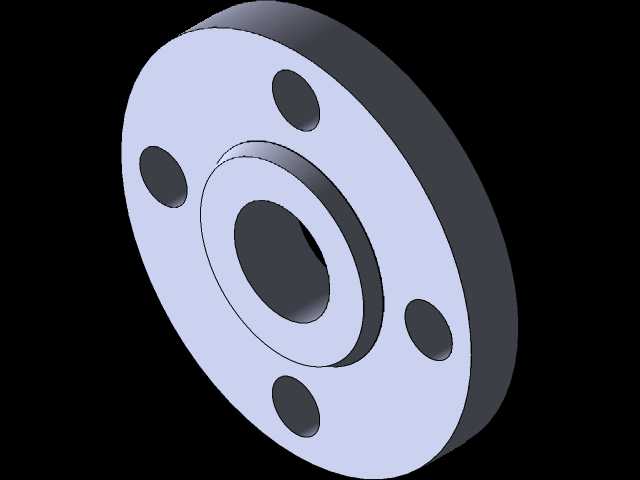

　　每个柱塞单元都配置独立的进出口阀组，相邻柱塞的做功相位做了错峰设计，能大幅降低输出流体的压力脉动，相比三柱塞结构，六联布局的输出压力波动值可降低60%以上，无需在出口端配置大容积稳压罐就能满足高精度计量输送的要求。安装边界方面，泵体底部采用一体化铸造的安装底座，底座上预留的四个长圆形安装孔可适配不同孔距的安装机架，安装时需预留前端柱塞阀组的检修空间，侧面伴热管道接口的操作空间也需在布局时提前考量，避免后期运维时出现操作空间不足的问题。传动端的箱体采用加强筋布局设计，在六个柱塞交替做功的交变载荷下，箱体的形变量能控制在允许范围内，保证传动齿轮、曲轴部件的啮合精度，延长设备整体的无故障运行周期。进出口法兰采用标准压力等级接口，可直接对接同压力等级的工业管路，无需额外配置转换接头。每个柱塞的密封组件都采用独立可拆结构，单组密封出现磨损时，无需拆解整个泵体就能完成密封件更换，大幅降低现场运维的工作量与停机时长。
