履带式巡检漫游作业机器人结构设计

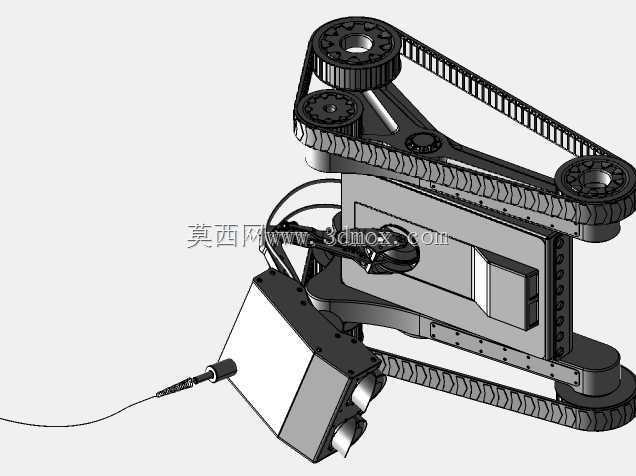

　　这款履带式移动作业平台的设计，最初是针对狭小受限空间内的巡检、探查类作业需求展开的，区别于常规轮式移动设备，履带行走结构的选型首先考虑了非平整铺装路面的通过性，不管是车间内的格栅地面、厂区户外的碎石路面，还是存在一定坡度、小高度障碍物的作业场景，履带的接地比压控制在合理区间，不会出现轮式设备容易打滑、卡滞的问题。从结构布局来看，整机采用上下分层的模块化设计思路，下部行走总成集成了驱动轮、导向轮、承重轮与橡胶履带，驱动单元内置在两侧履带的安装架内部，没有外露的传动走线，避免作业过程中管线被剐蹭拉扯的风险；上部搭载的云台作业模块可以实现水平方向360度回转、垂直方向正负90度的俯仰调整，能够搭载视觉采集、环境参数检测类的功能组件，满足不同场景下的探查需求。

　　在安装边界的考量上，整机的宽度控制在常规巡检通道的最小通行宽度以内，能够顺利通过多数工业厂区的设备巡检通道、地下管廊的检修入口，高度方向在云台收拢状态下不会触碰常规管线的架设高度，不需要对现有作业场景的通道、设施做额外改造就可以直接投入使用。履带张紧机构采用了可调式的导向轮安装结构，维护人员只需要调整两侧的张紧螺栓就可以完成履带松紧度的校准，不需要拆解整个行走架，日常维护的操作门槛很低。

　　从功能特性的角度来说，行走系统的动力匹配充分考虑了低速大扭矩的输出需求，起步和行进过程的速度控制平滑，不会因为突然加减速导致搭载的检测设备出现画面抖动、数据采集偏差的问题；整机的重心控制在履带接地轮廓的中心区域，在跨越100mm以内的垂直障碍、攀爬25度以内的坡道时，不会出现倾翻的风险，结构件的材质选择上，主承载框架采用了轻量化的合金材质，在保证结构强度满足10kg以内搭载载荷的前提下，尽可能降低整机自重，减少行走过程的动力损耗。上部云台的安装接口采用了通用化的快拆设计，不需要额外加工转接件就可以适配不同类型的检测模块，不管是可见光相机、热成像仪还是气体检测传感器，都可以快速完成搭载更换，适配不同行业的作业需求。

　　实际应用场景中，这类设备可以替代人工进入存在安全风险的受限空间完成探查作业，比如电力管廊的日常巡检、工业厂区设备运行状态的定点巡查、灾后现场的环境探查等，不需要人员进入存在隐患的区域，就可以完成现场画面、环境参数的采集回传。设计过程中对所有运动部件的干涉情况做了完整的仿真验证，云台在全角度回转、俯仰的过程中，不会和下部行走框架、履带结构发生剐蹭，履带在行走过程中的跳动量控制在合理范围，不会出现脱轨的问题；所有电气走线都从框架内部的穿线孔布置，外部没有明线，既可以避免作业过程中的外力损坏，也能让整机外观更加规整，减少积灰、杂物卡滞的隐患。

　　针对不同作业场景的适配性，底盘的预留安装位可以根据需求加装辅助照明、避障传感器等组件，不需要对主框架做二次加工，拓展性较强；履带选用的是耐磨损的橡胶材质，在铺装路面行走时不会损伤地面，同时具备一定的耐油、耐老化特性，能够适应工业场景下的复杂使用环境。整机的拆装逻辑也做了优化，上下模块之间采用快拆连接件连接，维护时可以快速分离行走部分和功能搭载部分，单独对某一模块做检修更换，减少设备停机维护的时间。
