透明壳体直齿锥齿轮换向传动箱结构

　　这款直齿锥齿轮传动结构，核心解决的是空间交错轴之间的动力换向传输需求，在中小功率的动力传输场景中应用十分广泛，比如小型输送设备的转角动力接驳、轻工机械的进给传动单元、专用设备的垂直方向动力转向模块，都能看到这类结构的实际落地。从实际使用的角度看，这类锥齿轮箱不需要额外加装复杂的换向组件，依靠一对啮合的直齿锥齿轮就能完成输入轴与输出轴90度交错的动力传递，相比蜗轮蜗杆结构传动效率更高，相比多组圆柱齿轮换向的结构占用空间更小，安装布局的灵活度更高。

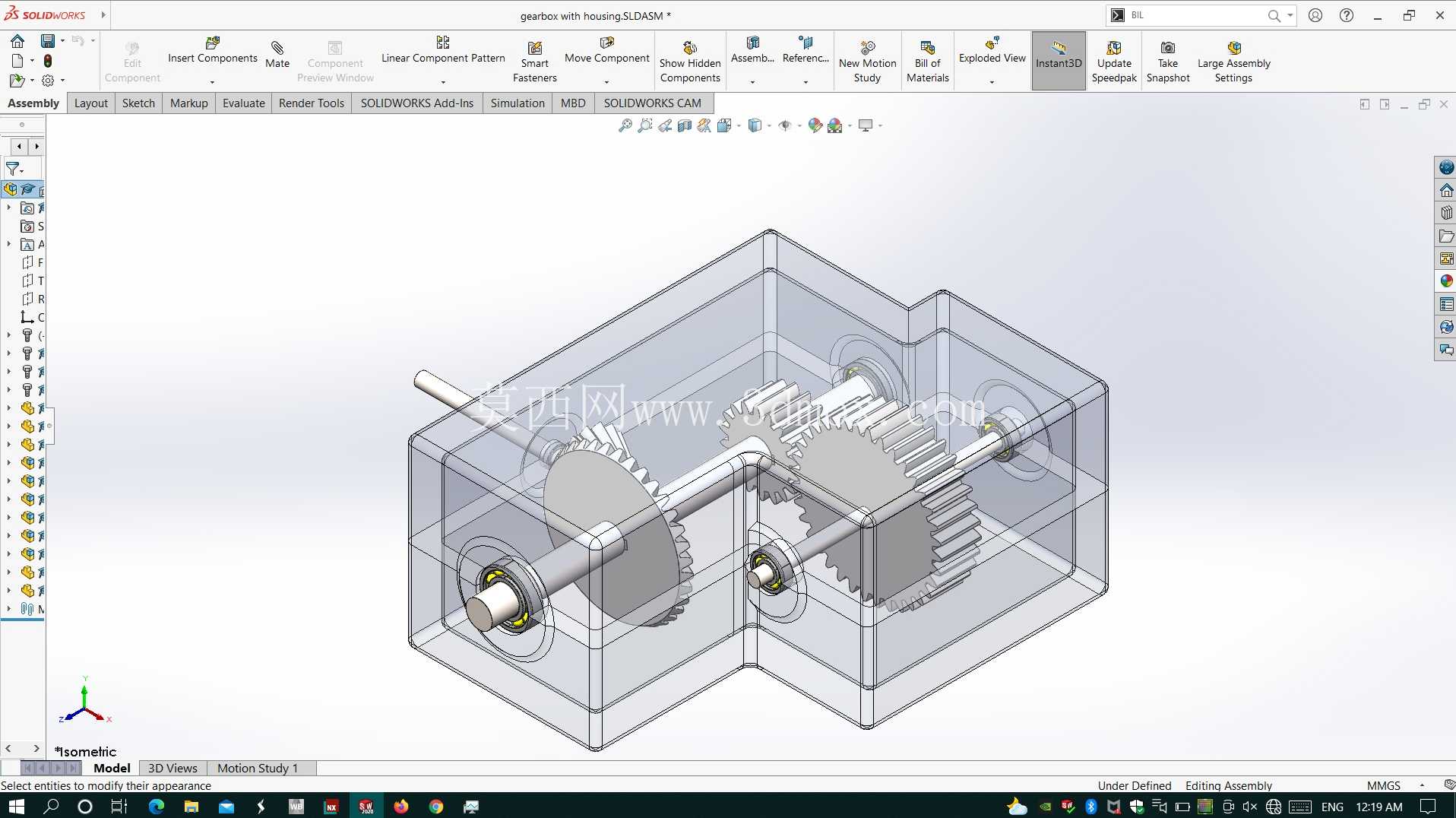

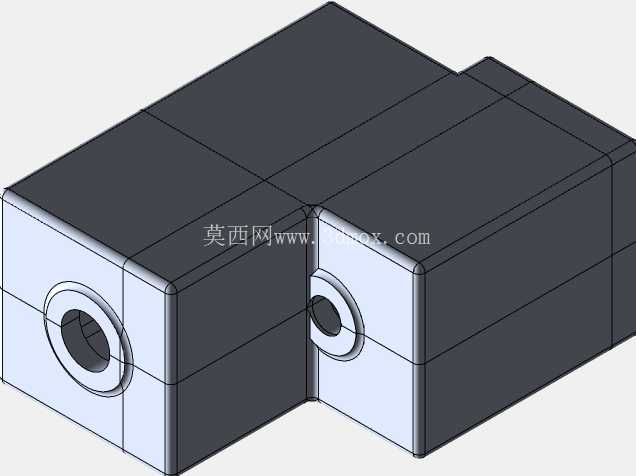

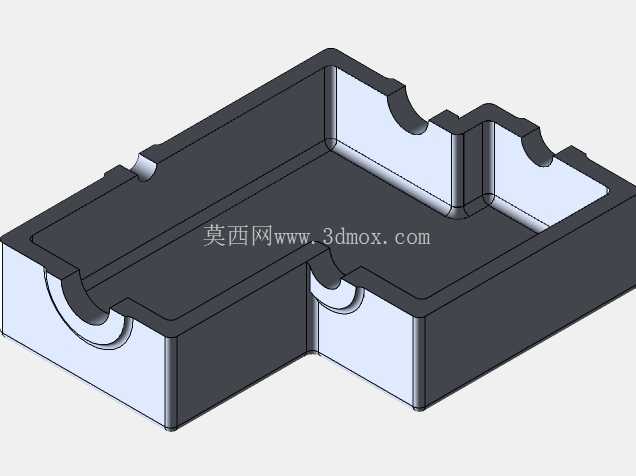

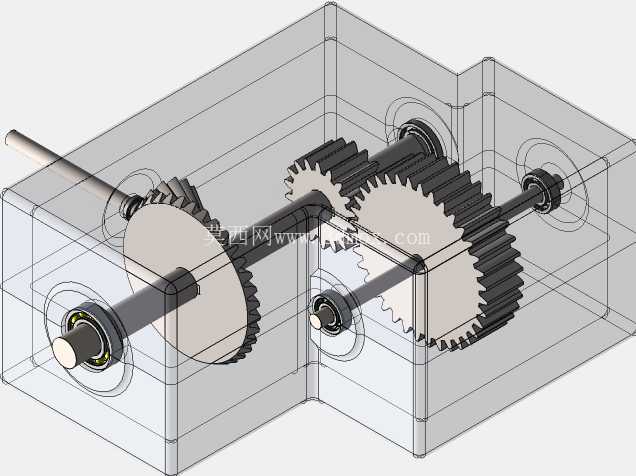

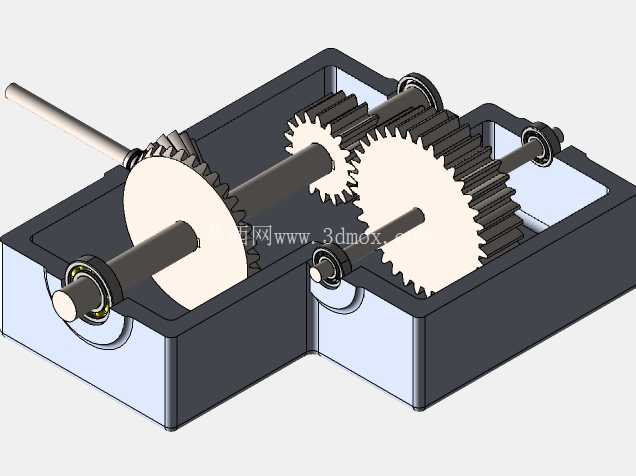

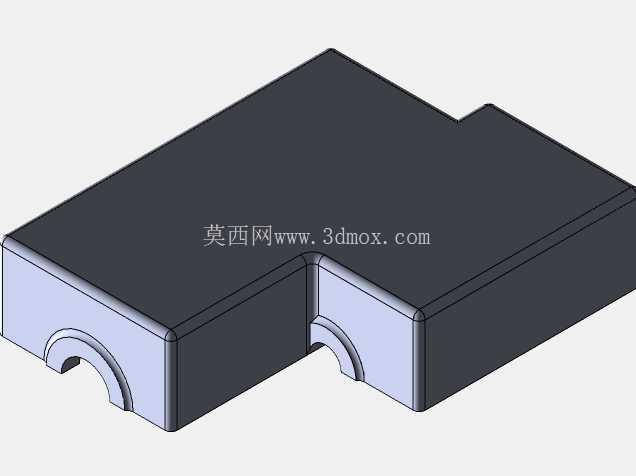

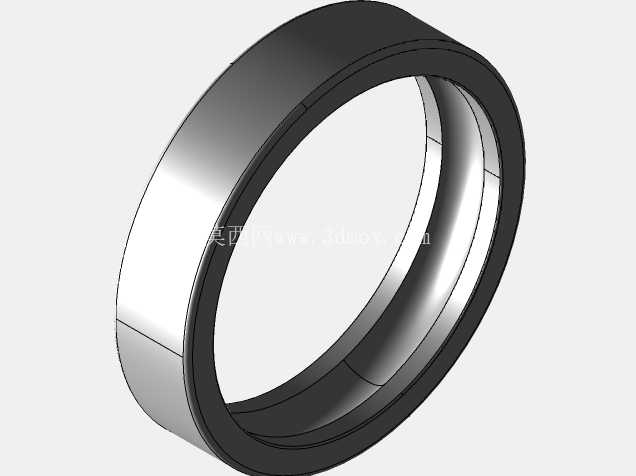

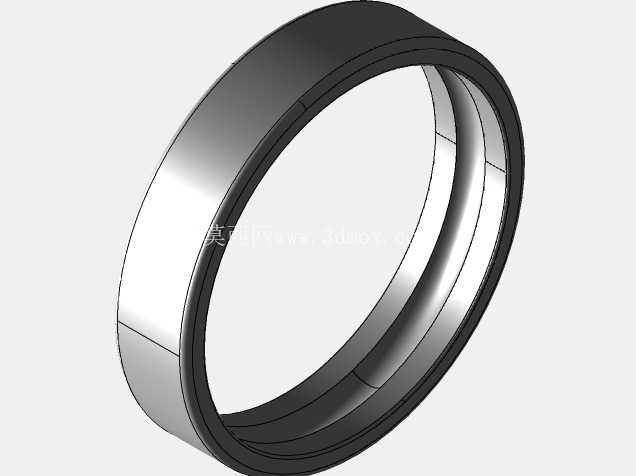

　　设计过程中首先要考虑的是齿轮啮合的侧隙控制，直齿锥齿轮的啮合接触区需要调整到齿面中部位置，避免偏载导致的齿面异常磨损，所以在轴系设计时预留了轴承端盖的调整垫片位置，装配时可以通过增减垫片厚度来调整两个锥齿轮的轴向相对位置，保证啮合精度。箱体采用透明可视化的结构设计，一方面是在教学演示、结构验证阶段可以直接观察内部齿轮的啮合运转状态，不需要拆解箱体就能判断齿面接触、润滑油脂分布的情况，另一方面这种剖分式的透明壳体结构也方便前期样机调试阶段快速排查卡滞、异响等装配问题。

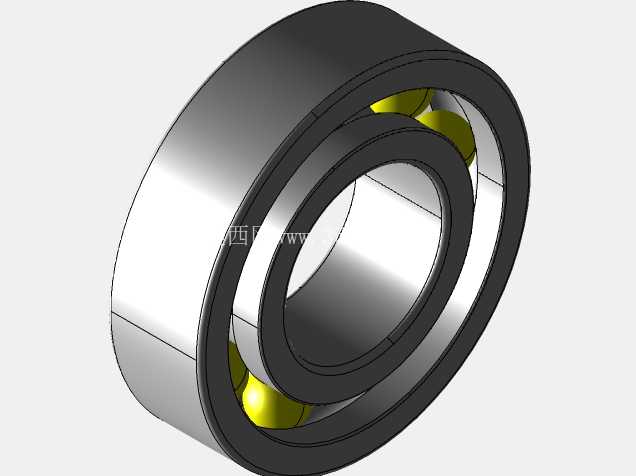

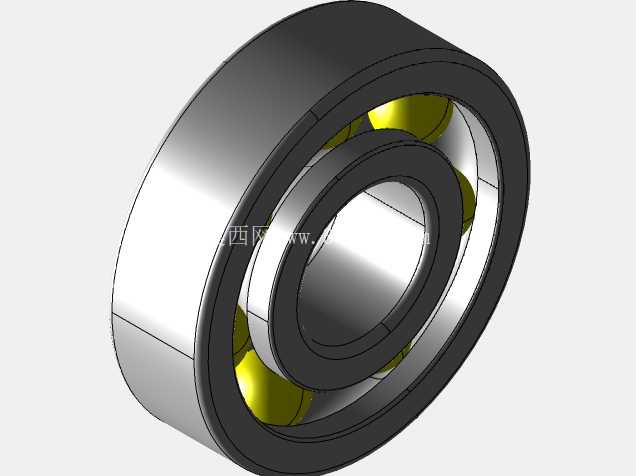

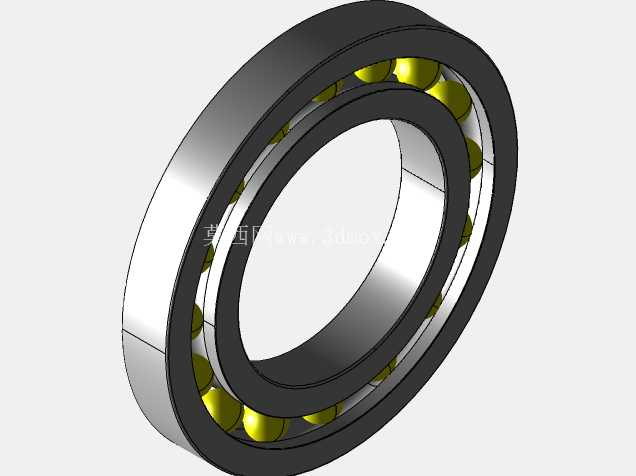

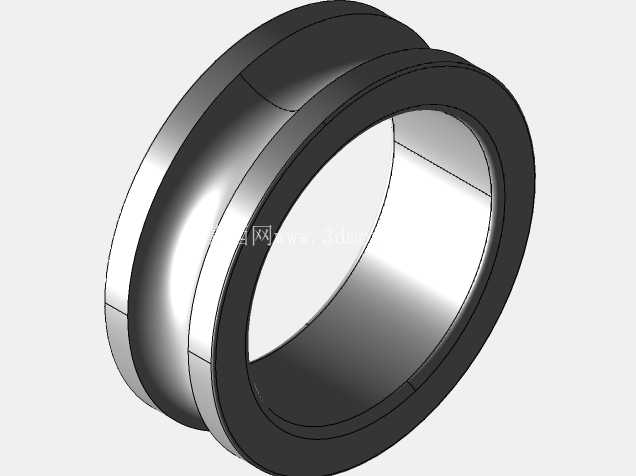

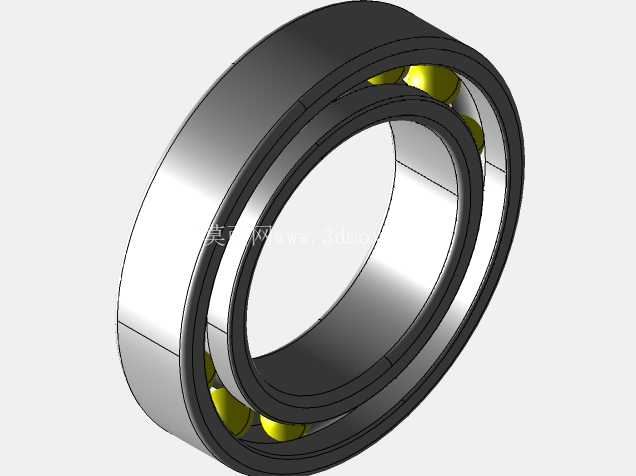

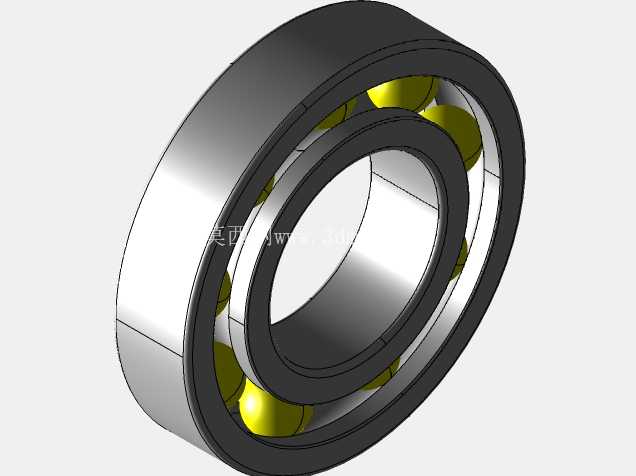

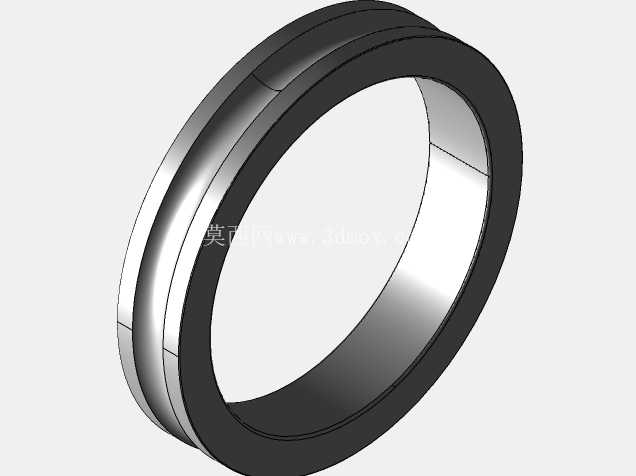

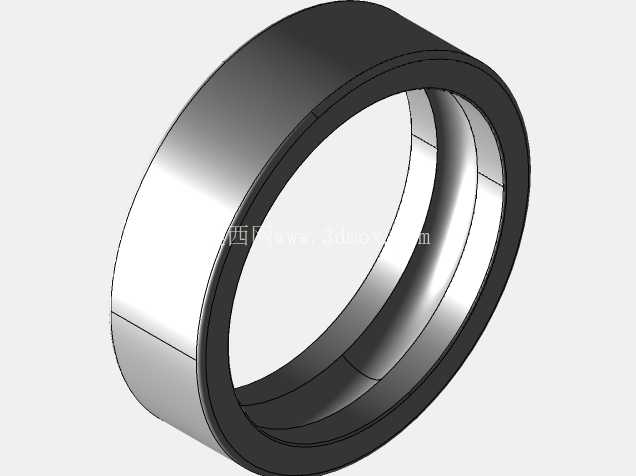

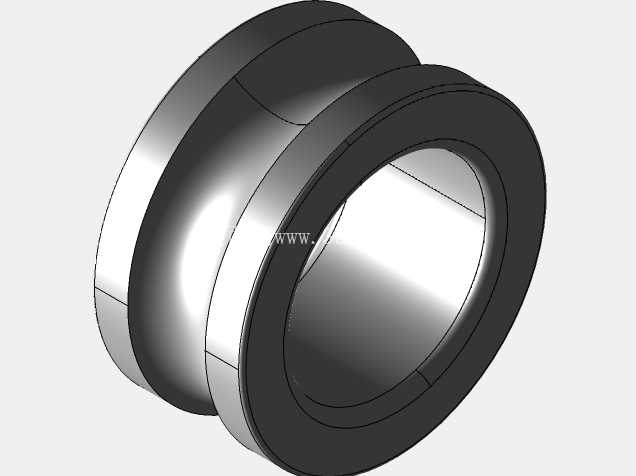

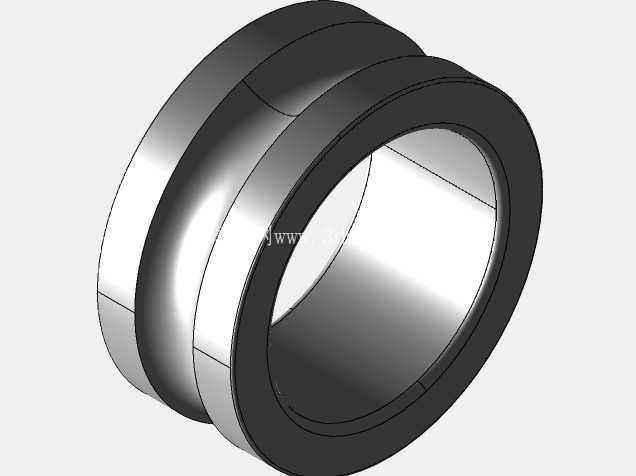

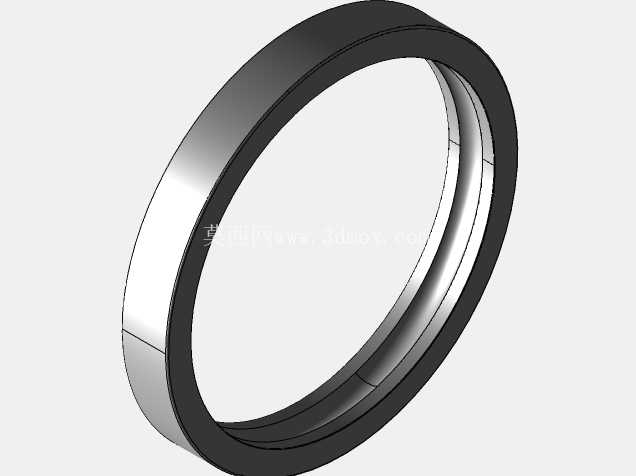

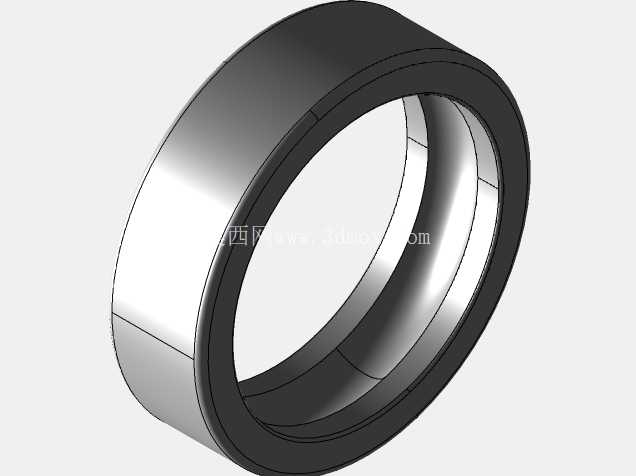

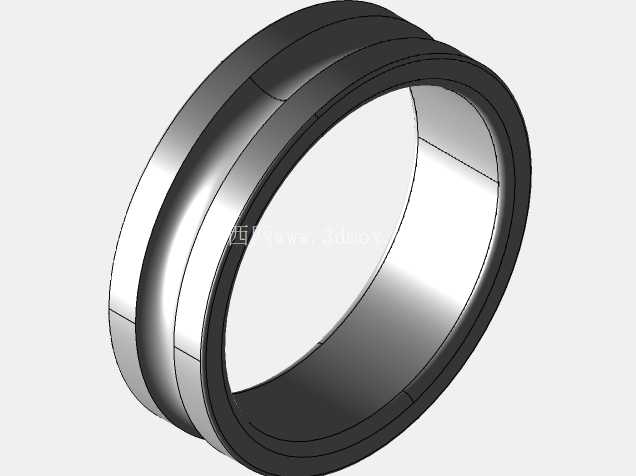

　　从安装边界来看，输入轴与输出轴均采用伸出式设计，轴端预留了标准的键槽结构，可以直接配套联轴器、带轮或者链轮进行动力接驳，箱体的安装基面设置在底部，预留了对应规格的安装螺栓孔位，安装时需要保证输入轴与原动机输出轴的同轴度，输出轴与负载端的连接也要避免额外的径向力作用在轴伸端，防止轴承承受额外载荷缩短使用寿命。轴系的支撑采用深沟球轴承，能够同时承受径向载荷和少量的轴向载荷，匹配直齿锥齿轮传动时产生的轴向分力，轴承内侧设置了油封结构，防止箱体内的润滑脂泄漏，同时阻挡外部的粉尘、碎屑进入箱体内部磨损齿面和轴承。

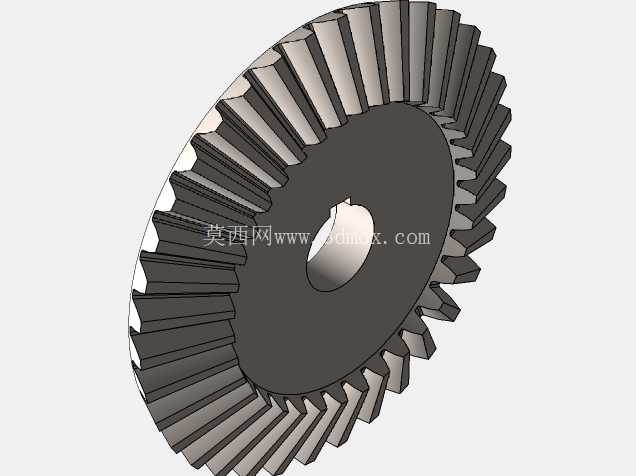

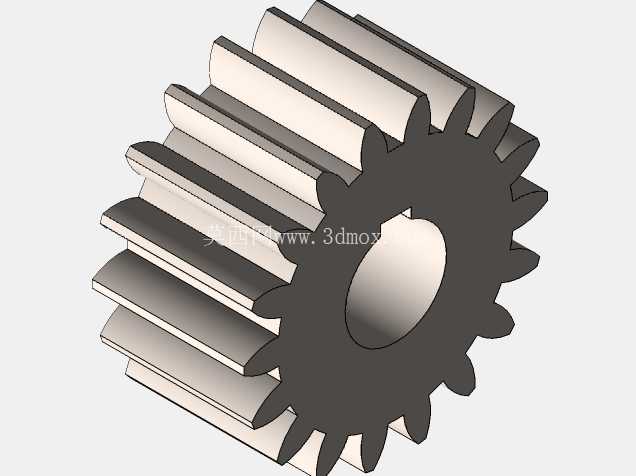

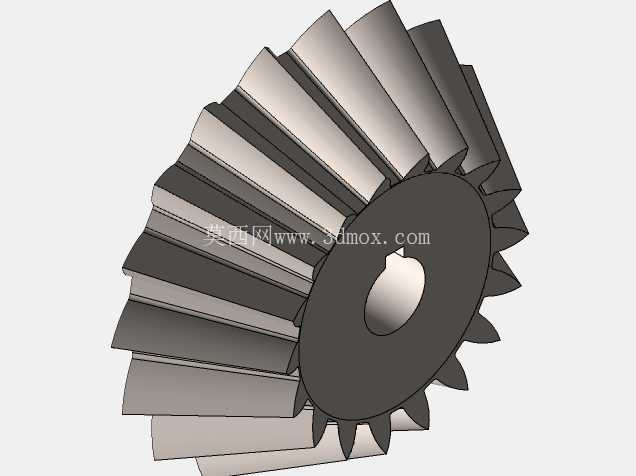

　　齿轮参数的匹配上，两个啮合的直齿锥齿轮模数保持一致，分锥角之和为90度，根据实际传动比需求可以调整两个齿轮的齿数配比，满足不同的减速或者等速换向需求，比如等速传动时两个齿轮齿数相同，输入输出转速保持一致，需要减速时可以增大从动轮的齿数，在换向的同时完成减速增扭的功能。箱体的内部型腔做了避让设计，齿轮转动时不会和箱体内壁发生干涉，同时型腔预留了足够的储脂空间，一次加注润滑脂可以满足长时间的运转润滑需求，不需要频繁维护。

　　在实际选型应用时，需要根据传递的功率、转速、工况载荷系数来校核齿轮的齿面接触强度和齿根弯曲强度，同时校核轴的扭转强度和轴承的额定动载荷，确保结构在额定工况下长期运转不会出现失效。这类结构相比螺旋锥齿轮箱加工难度更低，直齿锥齿轮可以采用刨齿、铣齿的工艺完成加工，不需要专用的螺旋齿加工设备，制造成本更低，适合对传动平稳性要求不是极高、转速中等的应用场景，运转时的噪音水平在可接受范围内，维护保养也更加简便，只需要定期检查润滑脂状态、补充润滑，检查轴承的运转间隙即可。

　　整个结构的装配逻辑遵循从轴系组件预装到箱体合装的流程，先将齿轮、轴承、油封分别压装到对应的输入轴和输出轴上，再将轴系组件装入箱体的对应轴承孔位，调整好齿轮啮合的接触区后，压装轴承端盖固定轴系的轴向位置，最后完成紧固件的锁紧，装配过程中需要在齿面均匀涂抹润滑脂，保证初始运转阶段的润滑条件。透明壳体的材质通常选用高强度透明工程塑料或者透明亚克力，在样机验证阶段使用可以大幅降低结构迭代的成本，正式量产的工况下可以将壳体更换为铸铝或者铸铁材质，提升箱体的结构强度和散热能力，适配更大功率的传动需求。
