绿氢制备系统用SPM气水分离疏水装置

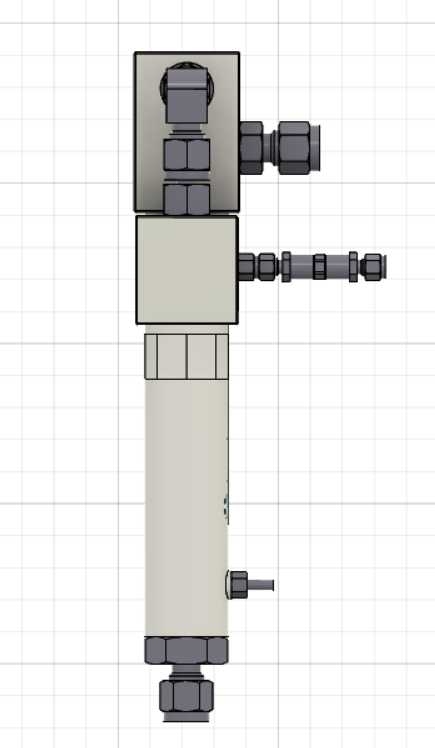

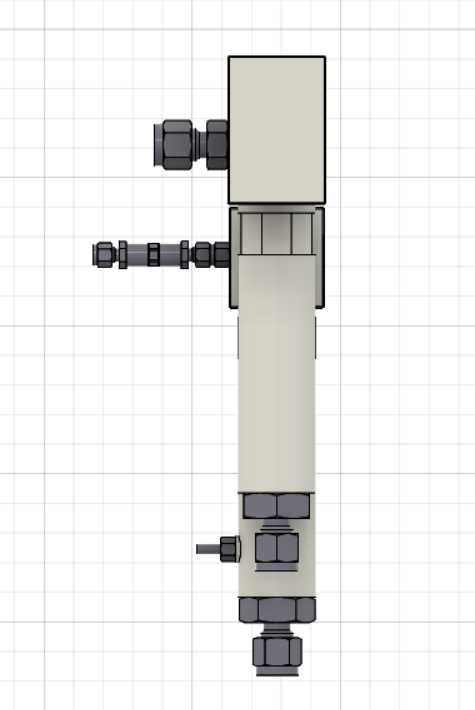

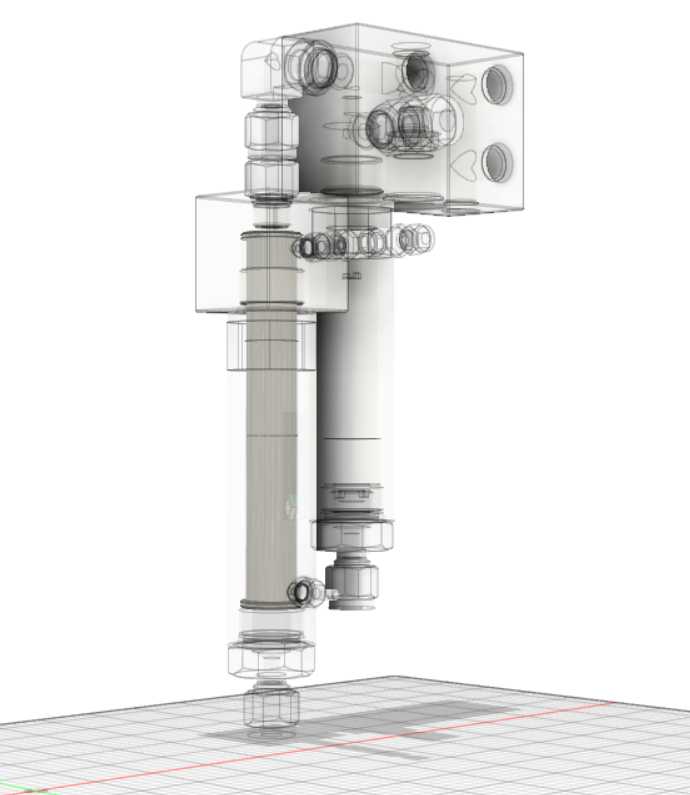

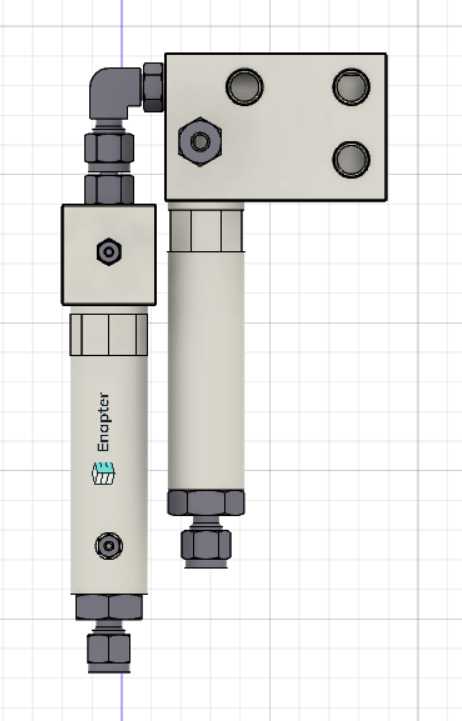

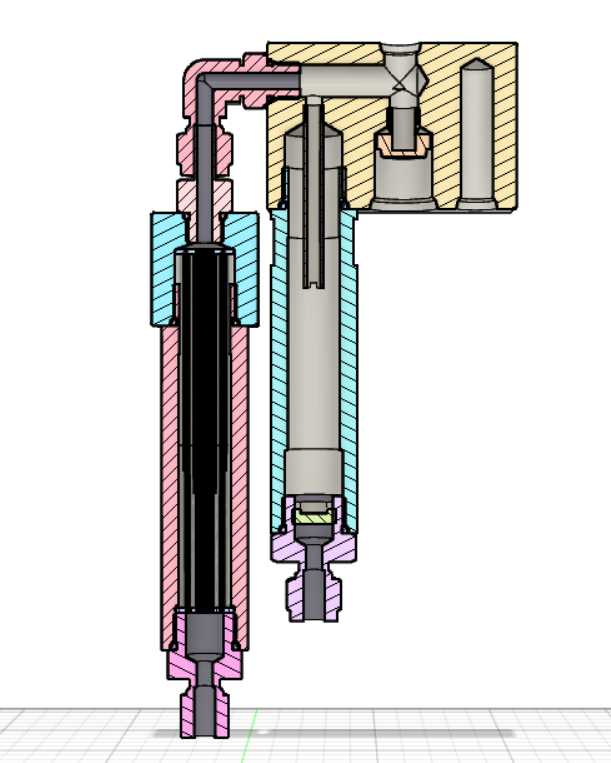

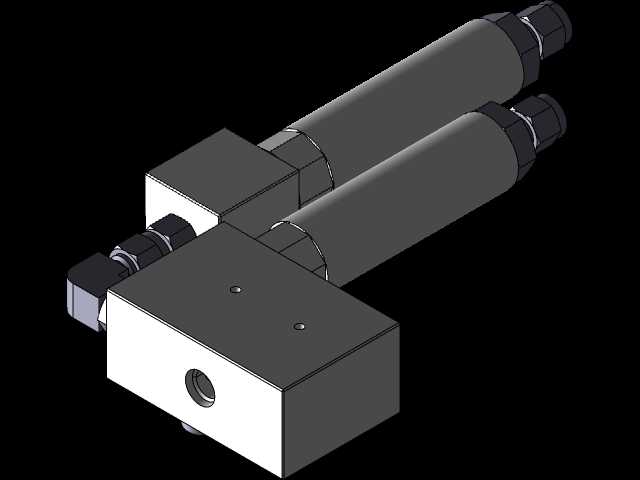

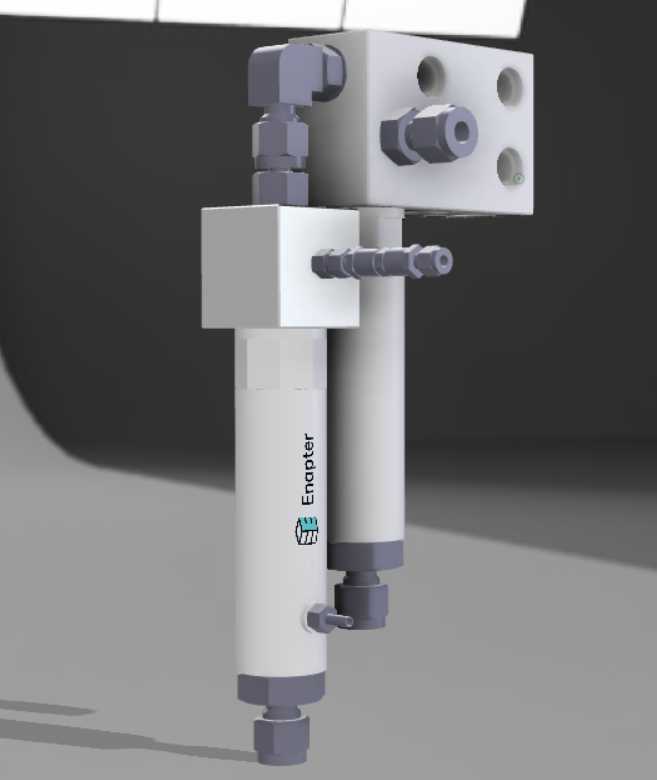

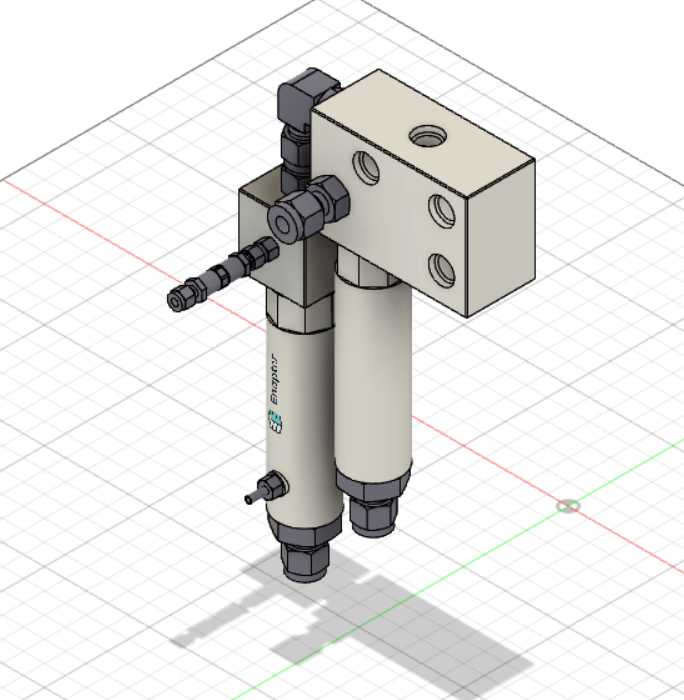

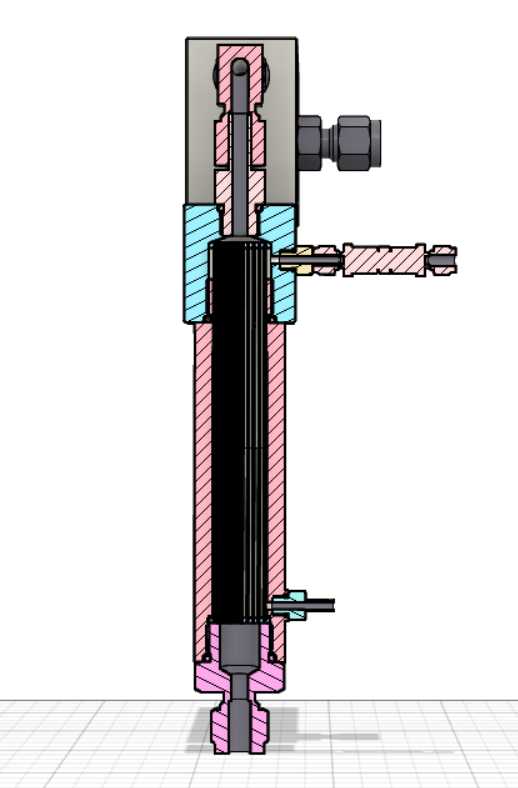

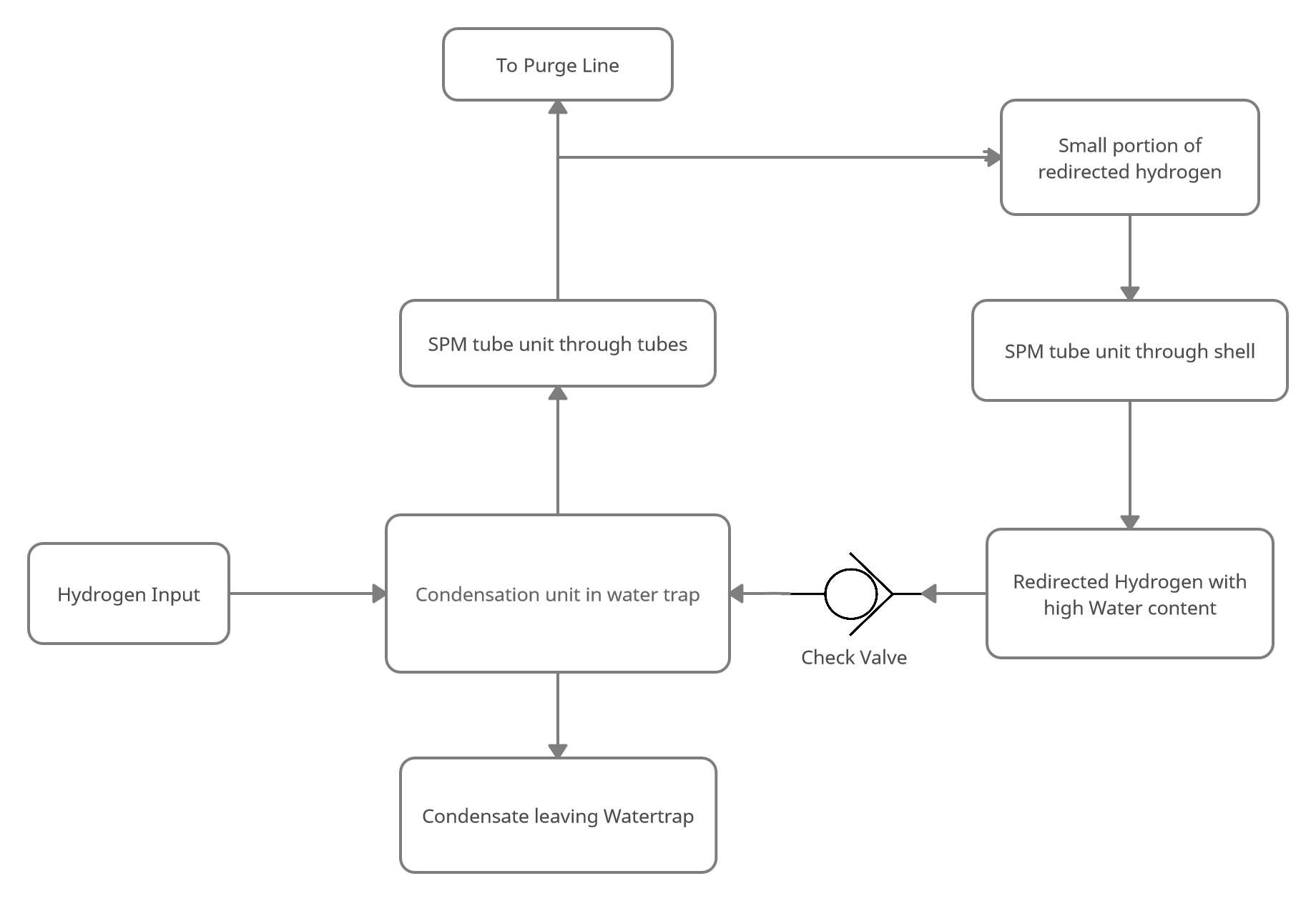

在分布式绿氢制备的现场应用场景中，电解槽输出的湿氢气携带大量饱和水蒸气，若直接送入后续储氢、用氢环节，不仅会降低氢气纯度，还会对管路、阀门及下游用氢设备造成腐蚀、冻堵等隐患，传统冷凝分离装置普遍存在管路冗余、占用安装空间大、分离效率不足的问题，这套基于SPM管路架构设计的疏水装置，正是针对AEM电解水制氢场景的痛点做的结构优化。从实际功能来看，该装置核心作用是在不额外提升冷凝模块负载的前提下，完成湿氢气中游离水、冷凝水的高效捕集与自动排出，装置集成了双立式分离罐体，上部采用集成式阀块布局，将进气、出气、排水、压力检测的接口全部整合在同一块加工阀块上，省去了传统分散布局所需的大量外接管路与接头，大幅降低了管路泄漏点数量，也压缩了整体安装所需的空间边界。设计过程中优先考虑了现场安装的适配性，分离罐体采用细长立式结构，可直接贴邻电解槽出气端安装，不需要额外预留大半径的管路转弯空间，上部阀块的接口全部采用标准化卡套连接形式，可直接匹配常用的仪表级不锈钢管路，安装时不需要现场做焊接加工，能大幅缩短现场施工周期。气水分离的流道设计上，进气进入阀块后先通过切向入口导入一级分离罐体，利用离心作用将大粒径液态水滴甩向罐壁，沿罐壁滑落至罐体底部储水腔，初步脱除液态水的氢气再通过内置管路导入二级分离罐体，经过二级捕集结构脱除剩余的细小雾滴后，从上部出气口送出，底部储水腔集成了自动疏水结构，当积液达到设定液位时自动开启排水，不需要人工干预，同时能避免排水过程中氢气泄漏。从安装边界来看，装置整体的外接接口全部集中在阀块的上部与侧部，底部仅预留疏水接口，安装时可通过阀块上的安装孔直接固定在安装支架上，不需要额外做罐体的承重支撑，整体的径向尺寸控制紧凑，可适配集装箱式制氢装备内部狭窄的安装空间，在小体量撬装制氢系统中，这种集成化结构相比传统分离+疏水的分散布局，能节省近40%的安装空间，同时减少管路沿程的压力损失，降低系统整体的运行能耗。在结构细节上，罐体与阀块的连接采用端面密封结构，密封件适配氢能场景的材质要求，可长期在带压湿润氢气环境下工作，不会出现材质溶胀、密封失效的问题，外露的管路接头全部采用防松设计，能适应制氢设备运行过程中的轻微振动工况，避免长期运行后出现接头松动泄漏的问题。
