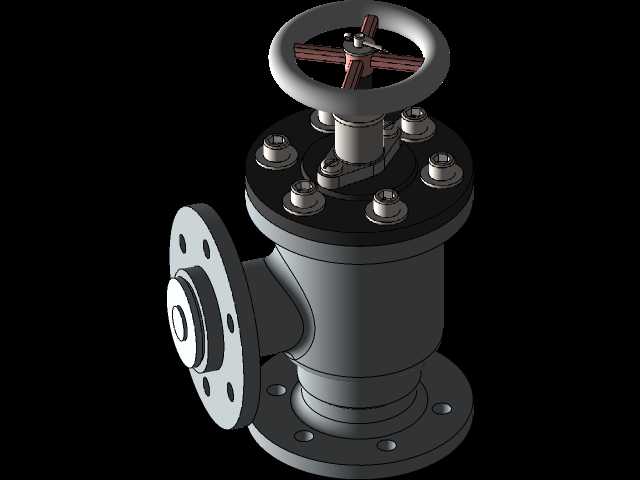

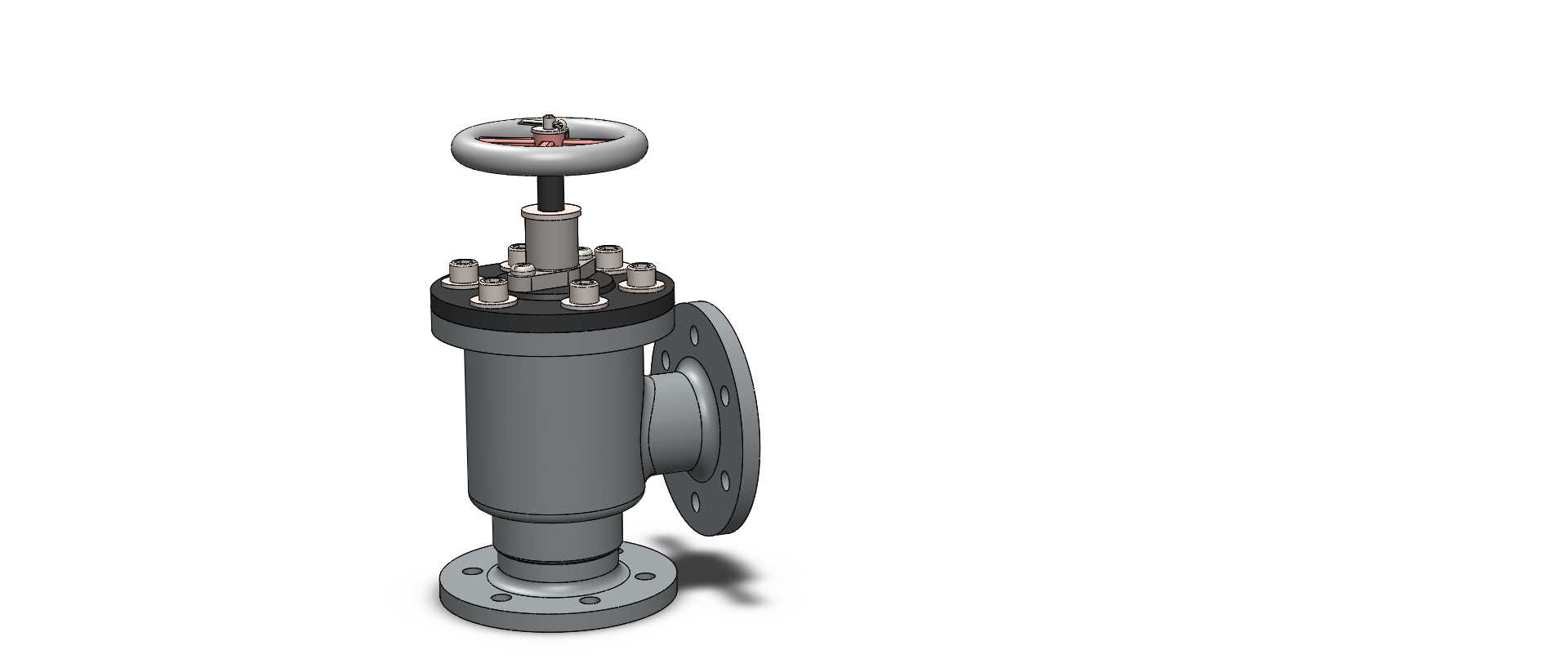

角式带手轮法兰连接进料止回阀结构

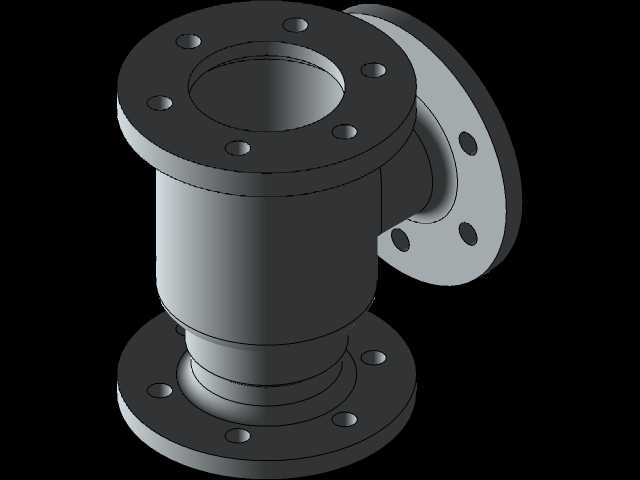

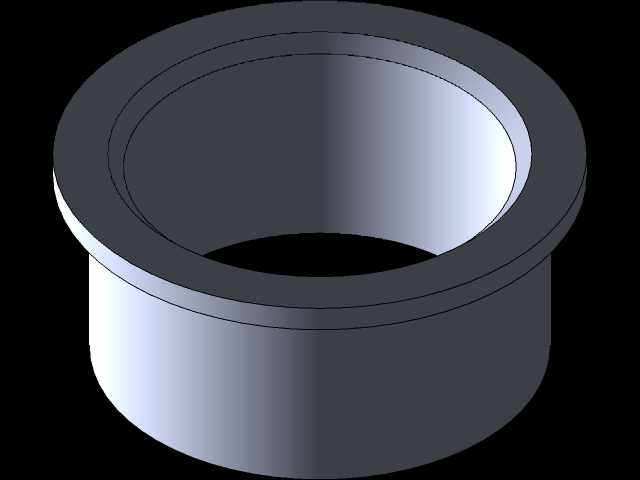

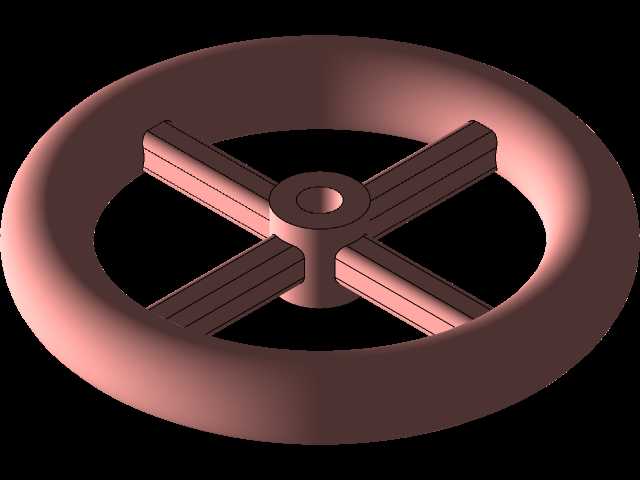

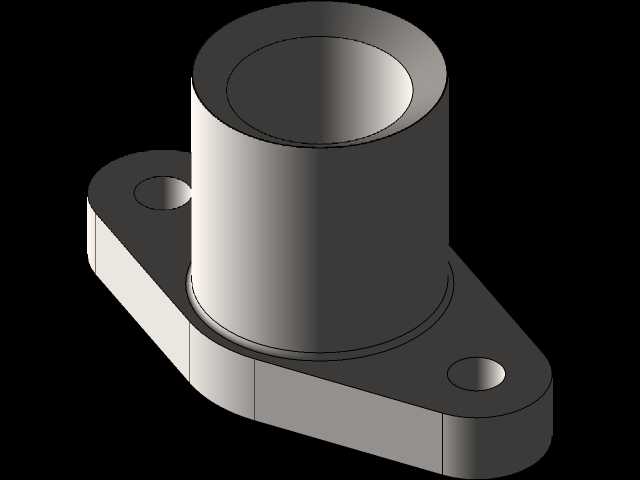

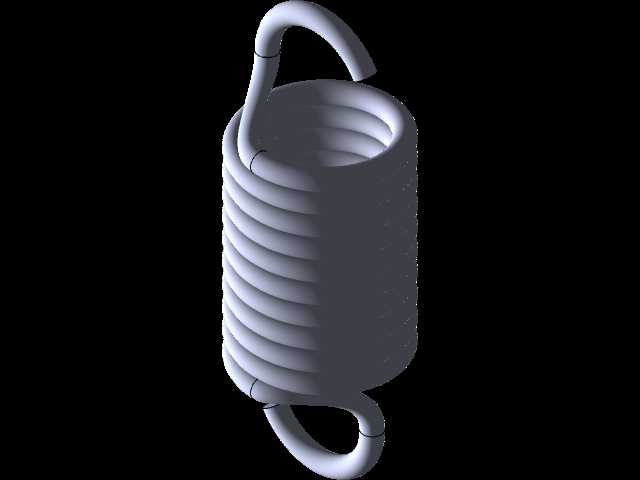

在化工流体输送、市政给排水、工业循环水系统的管路上，角式进料止回阀常被安装在介质流向存在90度转向的节点处，承担着防止管路内介质反向倒流的核心作用，避免因介质回流造成的泵叶轮反转、上游管路介质污染、设备承压超限等工程问题。这款角式结构的止回阀采用侧进底出的介质流向设计，相较于直通式止回阀，能直接适配管路直角转向的安装场景，减少管路中弯头配件的使用数量，降低整个管路系统的沿程压力损失，同时缩减管路安装的占用空间，尤其适合布局紧凑的撬装管路系统、设备夹层内的管路排布场景。阀体下部与侧部分别设置法兰连接端，法兰端面的密封槽、螺栓孔位均遵循通用管路法兰的匹配标准，安装时可直接与同压力等级的管路法兰对接，无需额外加工转接配件，法兰连接的形式也能保证中低压管路工况下的密封可靠性，后期检修拆解也更为便捷。顶部设置的手轮操作机构，可在止回功能之外实现手动截流的辅助作用，当管路系统需要临时检修、介质流向需要强制截断时，无需额外加装截止阀，直接转动手轮即可带动阀杆下行，压紧阀瓣实现管路截流，一阀两用能减少管路上的阀门配置数量，降低系统整体成本。设计过程中优先考虑了阀瓣的启闭灵活性，阀瓣与阀座的密封面采用锥面配合结构，介质正向流动时，介质压力可推动阀瓣克服弹簧预紧力抬起，形成通畅的过流通道，过流截面经过流道仿真优化，尽可能降低介质通过时的紊流与噪声；当介质出现反向流动趋势时，弹簧预紧力叠加反向介质压力会快速推动阀瓣压合在阀座上，瞬间截断流道，避免回流介质冲击上游设备。阀体的中腔采用螺栓压合的密封结构，中法兰处设置密封垫片，可耐受常规工况下的介质腐蚀与温度波动，手轮与阀杆的连接位置设置防尘密封套，避免外界粉尘、水汽进入阀杆配合间隙，降低阀杆卡涩的概率。安装边界上，阀体的竖直段长度、侧法兰的外伸尺寸均经过适配性校核，安装时手轮操作空间预留不小于200mm的操作半径即可满足手动操作需求，底部法兰与侧法兰的中心距符合常规角式阀的安装尺寸规范，可直接替换同参数的老旧角式止回阀，无需改动原有管路的焊接位置与支撑结构。阀瓣的行程经过严格限制，避免全开状态下阀瓣撞击阀体内部造成结构损伤，弹簧的预紧力根据常用工况的介质压力范围匹配，既保证正向流动时的压力损失在合理区间，又能保证反向回流时的密封响应速度，适配清水、低粘度油品、弱腐蚀性化工介质等多种常规流体输送场景。
