法兰连接手动截止阀结构设计

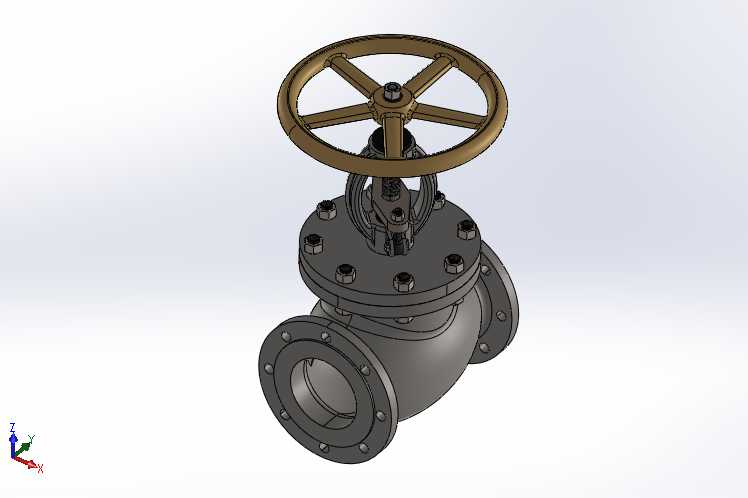

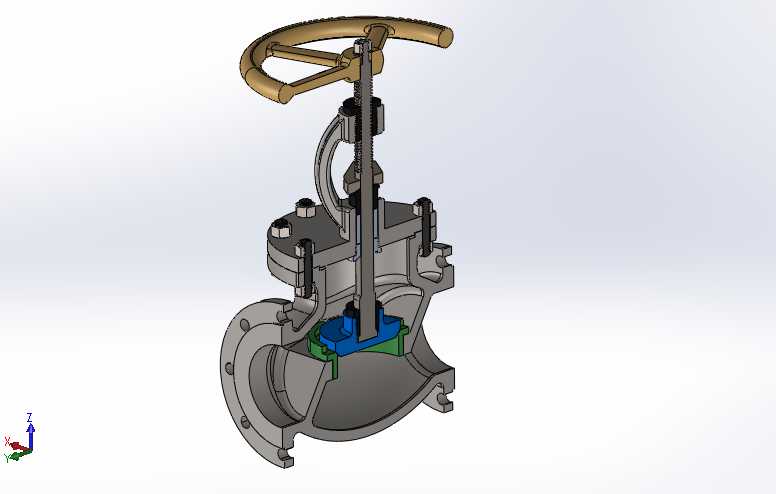

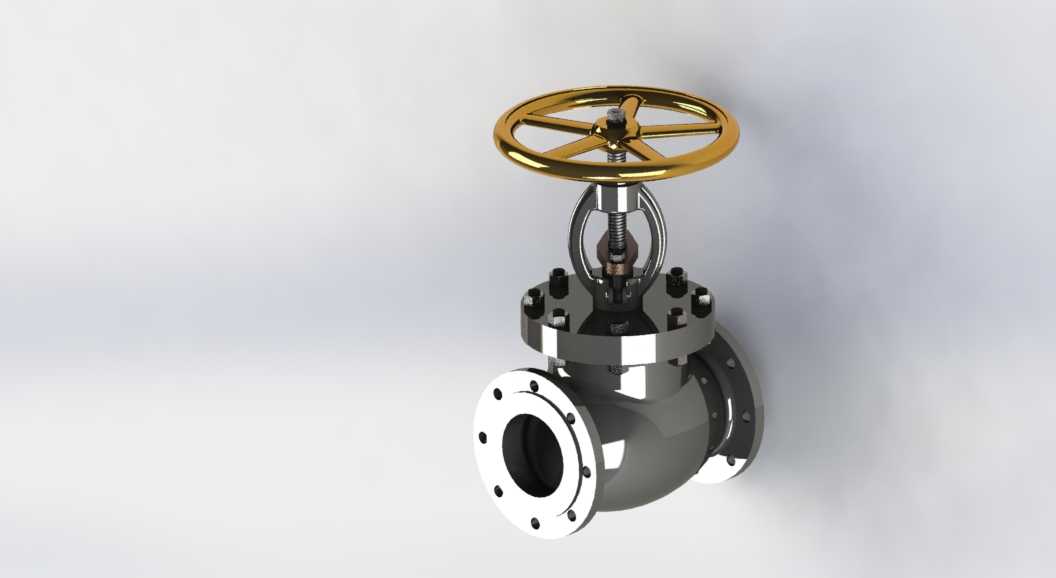

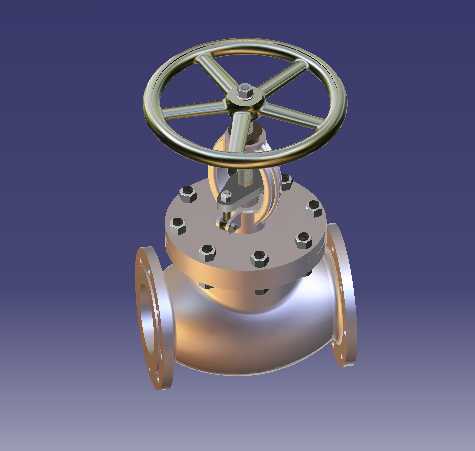

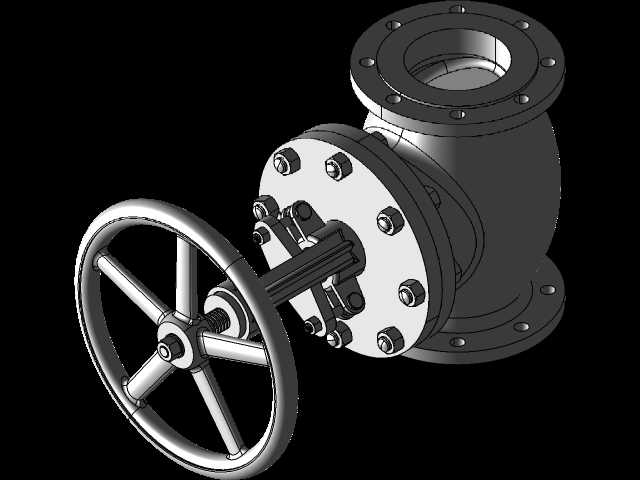

这款手动法兰截止阀的三维结构，完整还原了工业管路截断类阀门的典型构造，在石化、给排水、热力输送、常规工业流体管路系统中，主要承担管路介质通断截断的功能，不适合做长期节流工况使用，避免密封面长期受介质冲蚀出现密封失效问题。从结构设计逻辑来看，顶部采用轮辐式手轮结构，五根辐条均匀连接轮缘与中心轮毂，手轮直径匹配操作力矩需求，无需额外加力杆即可实现额定压力下的启闭操作，手轮中心通过阀杆螺母与阀杆配合，将手轮的旋转运动转化为阀瓣的直线升降运动，实现阀瓣与阀座密封面的贴合与分离。中法兰部分采用圆周均布的六角螺栓连接阀盖与阀体，螺栓数量、分布圆直径均匹配对应压力等级的法兰密封要求，密封面处预留垫片安装位置，保证中腔的密封性能，避免介质从阀盖与阀体结合面泄漏。阀体采用直通式流道结构，进出口两端为法兰连接形式，法兰端面的密封面、螺栓孔位置、法兰厚度均符合对应通径的管路连接标准，安装时可直接与同压力等级、同通径的管路法兰配对，无需额外加工适配结构，安装边界清晰，现场施工时可直接根据阀体总长、法兰外径预留安装空间，手轮顶部的操作高度也预留了足够的操作空间，日常启闭操作时不会与周边管路、支架产生干涉。阀瓣与阀座的密封面设计为锥面配合形式，相比平面密封具备更好的对中性能，关闭过程中密封面间的摩擦行程更短，能有效降低密封面的磨损速率，延长阀门的检修周期。阀杆部分采用上装式结构，拆卸阀盖即可整体抽出阀杆与阀瓣组件，方便现场在线检修更换密封件，无需将整个阀体从管路上切割拆除，大幅降低后期维护的工作量与成本。从建模细节来看，所有螺栓、螺母的六角结构、手轮的轮缘圆角、阀体流道的过渡曲面都做了准确还原，没有出现结构干涉、配合间隙不合理的问题，可直接用于管路系统的装配干涉检查、阀门操作空间校核，也可作为同类阀门结构设计的参考原型，帮助设计人员快速理解截止阀的内部传动逻辑、密封结构设计要点、安装配合尺寸关系，在做管路三维布置时，可直接调用该模型完成整体装配，核对阀门与周边管道、支架、操作通道的位置关系，避免现场安装时出现空间不足、操作不便的问题。
