大口径法兰连接明杆铸钢闸阀结构

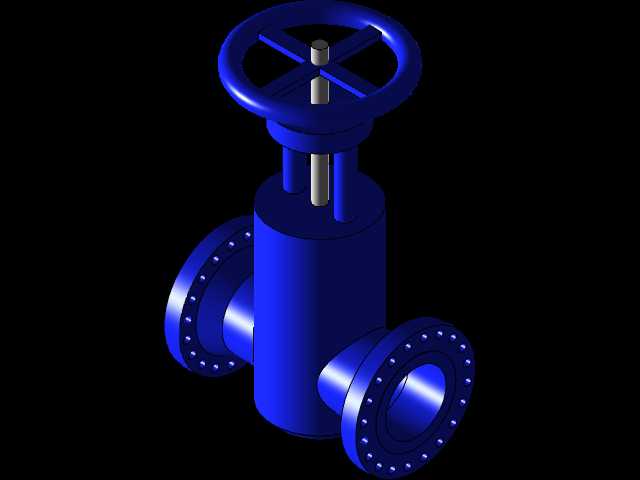

　　在长距离高压流体输送管网、大型炼化装置工艺管廊、市政高压供水主干线、火电汽水系统管路这类对通径与压力等级有严苛要求的场景中，大口径高压闸阀是控制管路通断的核心承压部件，本次呈现的16英寸900磅级闸阀结构，完全匹配高压大流量工况的使用需求。这类闸阀采用明杆结构设计，阀杆随手轮转动做升降动作，操作人员可直接通过阀杆露出的高度直观判断阀门的启闭状态，避免暗杆结构无法直观确认开度的弊端，同时阀杆螺纹部分位于阀体外部，不直接接触管内输送介质，能有效减少介质中杂质、腐蚀性组分对阀杆传动螺纹的冲刷与腐蚀，大幅延长传动部件的维护周期。阀体两侧采用带密封凸台的法兰连接结构，法兰端面均匀分布螺栓孔，

　　安装时可通过高强度螺栓配合缠绕式金属垫片实现与管路法兰的刚性密封连接，适配900磅级对应的高压工况密封要求，杜绝高压下的介质渗漏风险。手轮采用轮辐式结构设计，轮缘直径经过力矩匹配计算，操作人员无需借助额外加力杆即可在额定操作力矩下完成阀门的启闭动作，手轮中心的阀杆螺母采用耐磨铜合金材质，降低长期操作的磨损量。整体结构的总安装长度（ff值）为1130毫米，选型时可直接根据该尺寸预留管路安装空间，无需额外调整管段间距，阀体流道采用全通径设计，介质流经阀体时无明显缩径，流阻系数极低，不会造成大流量输送时的压损过大问题，也能适配管路清管器的通过需求。闸板采用平行双闸板密封结构，关闭时在介质压力作用下能自动贴合阀座密封面，密封性能可靠，

　　即使在长期启闭磨损后仍能保持良好的密封效果，不会出现内漏问题。建模过程中严格遵循ASME B16.34阀门设计标准的尺寸要求，法兰螺栓孔分布、阀杆直径、阀体壁厚都经过承压强度校核，所有配合面的公差都按照机械设计手册的装配要求设定，既保证各运动部件的动作顺畅无卡滞，也满足高压工况下的结构强度要求，可直接用于管路系统的装配干涉检查、施工安装模拟，也可作为同类型闸阀改型设计的结构参考。
