艾默生TCLE12HC热力膨胀阀结构设计

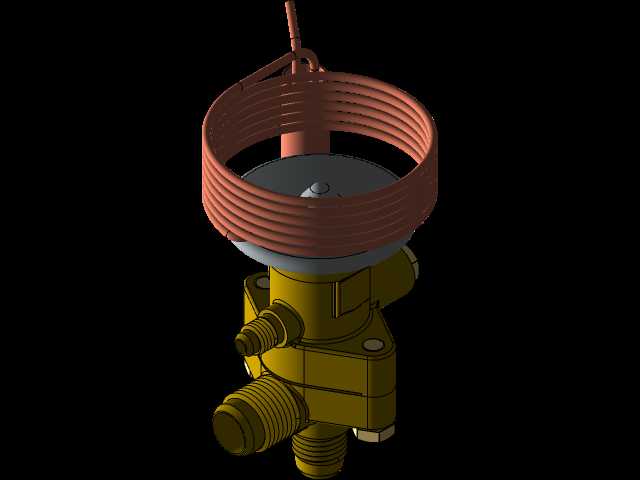

　　热力膨胀阀是制冷循环系统里节流降压环节的核心执行部件，这款TCLE12HC型号的膨胀阀，主要适配中大型商用制冷机组、冷库制冷系统、工业冷水机组以及中央空调冷媒回路的流量调节场景，在整个制冷循环里承担着将冷凝器输出的高压常温液态冷媒节流降压至蒸发压力，同时根据蒸发器出口冷媒过热度动态调节冷媒供给量的核心作用，避免出现蒸发器供液不足导致制冷效率下降，或是供液过量引发液击损坏压缩机的故障。从结构设计来看，这款膨胀阀采用感温包驱动的膜片式调节结构，顶部的盘绕感温元件通过毛细管连通动力头腔室，感温包紧贴蒸发器出口管路外壁，感知回气过热度变化后，感温介质压力发生改变，推动膜片产生位移，通过内部顶杆带动阀针调整节流口的通流面积，

　　实现冷媒流量的自适应匹配。阀体主体采用锻造黄铜材质，兼顾耐压强度与冷媒兼容性，三个外螺纹接口分别对应冷凝器来液入口、蒸发器供液出口以及平衡压力接口，接口螺纹采用制冷行业通用的细牙密封螺纹，安装时无需额外加工密封面，配合聚四氟乙烯密封垫即可满足高压冷媒的密封要求。设计过程中，首先要明确不同制冷工况下的过热度调节范围，这款膨胀阀的静态过热度设定值适配R22、R404A等常用商用冷媒，调节弹簧的刚度经过匹配计算，保证在-40℃到10℃的蒸发温度区间内，阀针开度变化与过热度变化呈线性对应关系，避免出现调节震荡或是响应滞后的问题。安装边界方面，阀体本身的安装空间需要预留出感温毛细管的弯曲半径，不能出现毛细管弯折死折的情况，

　　否则会阻断感温介质的压力传递，导致调节功能失效；阀体安装时要保证动力头膜片处于水平向上的姿态，避免重力对阀针动作产生额外干扰，三个管路接口的同轴度公差控制在0.1mm以内，保证与系统管路对接时不会产生额外的装配应力，长期运行过程中不会因为应力集中出现接口渗漏的问题。感温包的安装位置需要选在蒸发器出口水平回气管段的侧面，避开回油弯、积液段等位置，保证感温温度能真实反映回气过热度，平衡管接口需要接在感温包后方100mm以上的回气管位置，避免蒸发器内部压力损失影响过热度检测精度。整个结构的运动部件都做了耐磨处理，阀针与节流口的配合面经过精磨加工，长期反复调节过程中不会出现磨损导致的内漏问题，阀体内部的过滤网可以过滤冷媒管路中的焊渣、氧化皮等杂质，避免杂质卡滞阀针导致调节失效。
