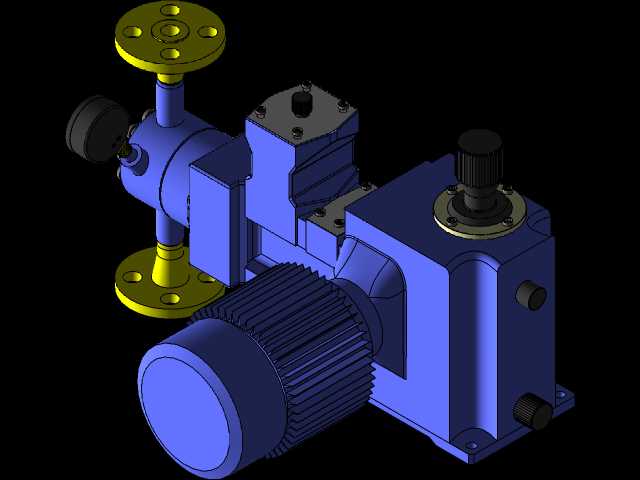

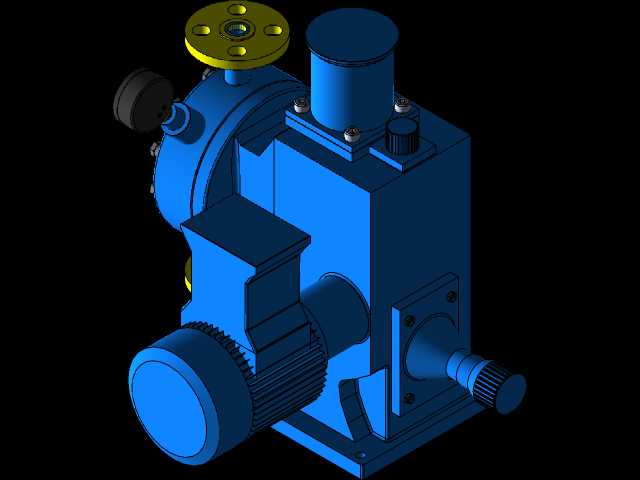

OBL计量加药泵结构三维设计

在水处理、化工制程、市政给排水这类需要精准投加化学药剂的场景里，计量加药泵是核心的流体投加设备，这款OBL结构的加药泵，在设计阶段就充分考虑了现场安装、运维、工况适配的多重实际需求。从结构布局来看，泵体采用一体化铸造的基座承托，传动端与液力端分区明确，驱动电机通过减速机构将动力传递至柱塞或者隔膜驱动组件，可实现精准的流量调节，满足不同药剂投加量的工艺要求，不会出现投加过量或者不足的问题，适配酸碱类、絮凝剂类、阻垢剂类等多种化学介质的输送需求。设计过程中，液力端的接口法兰采用标准法兰连接尺寸，顶部的排气、注油接口位置预留了足够的操作空间，现场接管时不需要额外调整管线走向，侧面的流量调节旋钮布置在操作人员易触及的高度，日常调整投加量时不需要攀爬或者拆解外围护板。安装边界方面，基座的安装孔位按照通用工业泵的安装间距设计，可直接适配多数现有加药装置的安装底座，不需要重新加工基础板，泵体整体的重心落在基座中心区域，运行时的振动幅度控制在合理区间，不需要额外加装重型减震支座就能满足平稳运行要求。进出口的流向设计充分考虑了管线排布的常规逻辑，侧进侧出的接口方向可适配水平管线的接入需求，也可根据现场情况调整接口朝向，减少管线弯头的使用数量，降低管路沿程阻力损失。传动端的壳体采用加强筋结构设计，在保证壳体强度的前提下控制整体重量，散热筋的布置顺着设备运行时的空气流向排布，长时间连续运行时可将传动箱内的油温控制在合理范围，避免润滑油高温变质影响传动部件寿命。密封结构的设计充分考虑了药剂腐蚀的问题，过流部件的密封采用耐腐材质，可适配多数常规工业药剂的腐蚀特性，减少日常运维时密封件的更换频率，柱塞或者隔膜的更换位置预留了足够的拆装空间，现场维护时不需要将整泵从管线上拆解下来，就能完成易损件的更换作业，大幅缩短运维停机时间。
