集成式样品药剂投加撬装装置结构设计

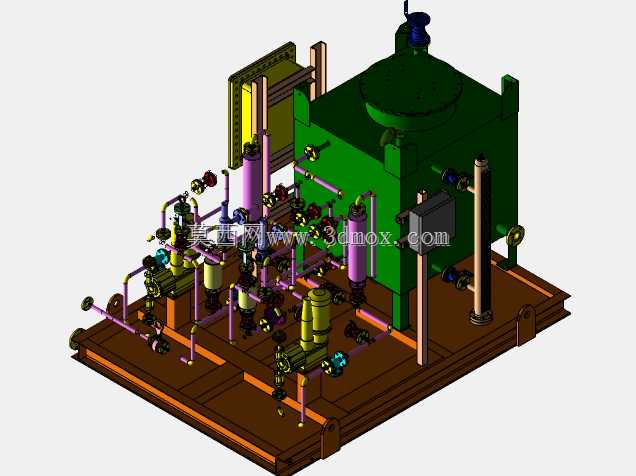

这套撬装结构的药剂投加装置，主要面向水处理、化工制程、实验室中试线的样品药剂精准投加工况，解决现场零散安装管路杂乱、调试周期长、维护点位分散的实际问题。整套装置采用一体化撬装基架设计，所有管路、阀组、储液罐体、计量组件均集成在统一的钢制底座上，底座预留标准叉车孔与吊装吊耳，可直接整体转运至现场对接进出口管路即可投用，无需现场二次拆解配管，大幅缩短现场安装调试的周期。从结构布局来看，设计阶段优先考虑操作与维护的可达性，核心储液罐体布置在撬体中部靠后位置，既保证罐体支撑稳定性，也为前端的管路阀组、计量组件留出充足的操作空间，罐体顶部设置加料口与排气结构，侧面预留液位检测接口，可适配不同类型的液位传感器安装需求。管路系统采用分层排布逻辑，不同介质的管路通过颜色区分走向，阀组均布置在操作人员站立可及的高度范围，避免登高或俯身操作的不便，管路连接位置预留活接结构，方便后期检修时快速拆卸更换易损件，无需大范围拆解管路。基架采用型钢焊接成型，整体做防腐处理，可适配户外或潮湿车间的安装环境，底座上的安装孔位按照通用混凝土地脚螺栓尺寸设计，安装时无需额外制作过渡底座。装置侧边预留的电控安装位，可根据实际需求配套本地控制箱，实现药剂投加量的自动调节、液位联锁启停等功能，进出口管路均设置在撬体侧边统一位置，对接时可快速匹配现场工艺管线的走向。在管路阻力核算阶段，设计时充分考虑不同粘度药剂的输送特性，管路通径选取留有足够余量，避免高粘度药剂输送时出现管路堵塞、压损过大的问题，管路上配套的过滤组件可截留药剂中的杂质，保护后端计量元件的使用寿命。整套装置的外形尺寸按照标准集装箱运输边界设计，长途转运时无需做特殊超限处理，撬体上的所有外露部件均做防护处理，避免转运过程中出现磕碰损坏。
