带铜翅片的压缩机级间冷却弯管结构

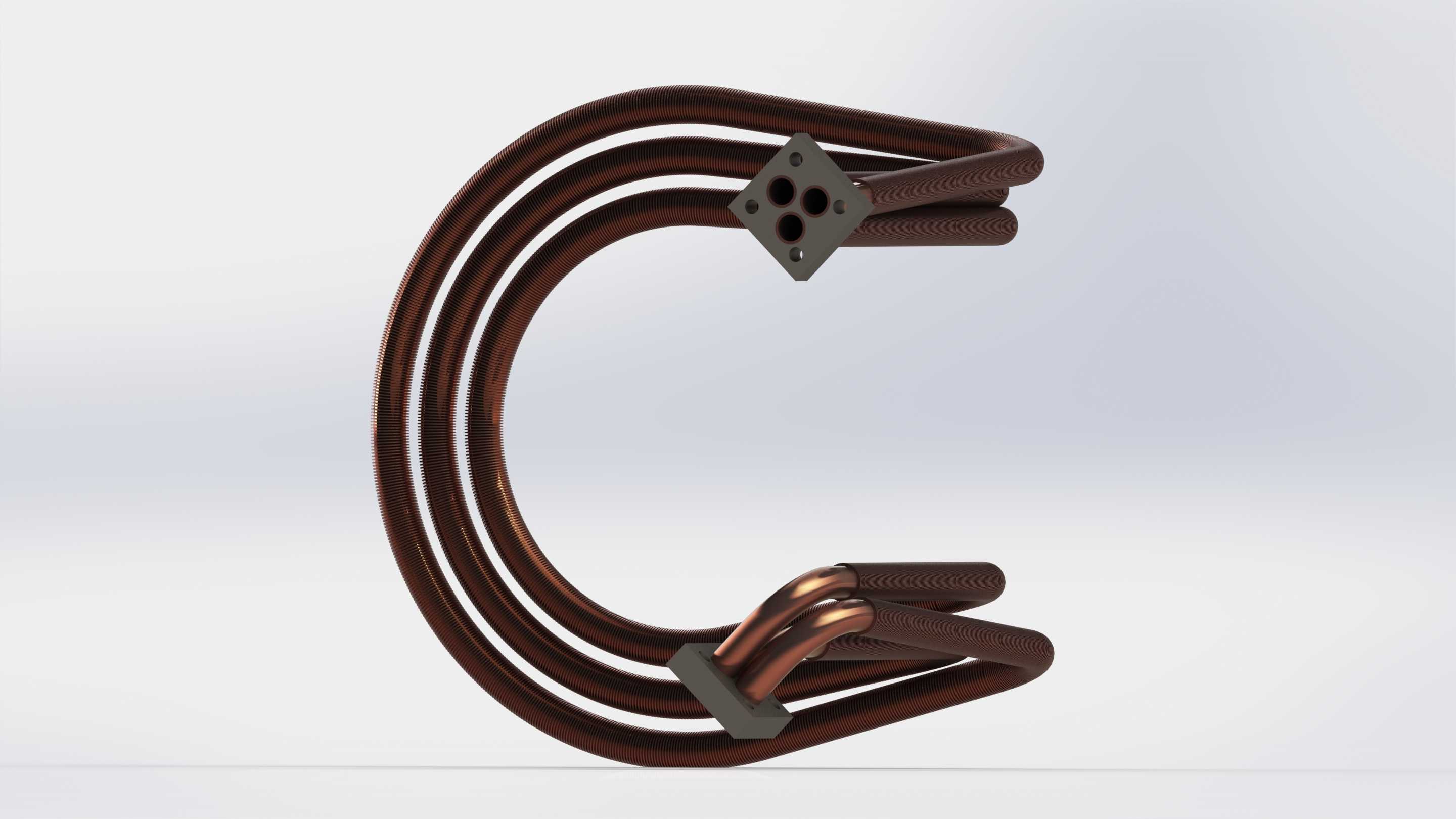

在多级压缩式空气动力系统的实际运行工况中，压缩过程会产生大量压缩热，若不及时将前一级排出的高温压缩空气降温至合理区间，不仅会大幅提升下一级压缩的功耗，还会因排气温度过高引发密封件老化、润滑油碳化等连锁故障，这类安装在压缩机相邻两级之间的冷却构件，正是为解决这一工程痛点设计。这套弯管式冷却结构采用多圈同轴弯绕的紫铜管作为换热主体，紫铜材质本身具备优异的导热性能，管体外侧一体轧制的铜翅片能够大幅拓展与冷却介质的接触面积，在有限的安装空间内最大化换热效率，相比传统直管列管式冷却结构，C型弯绕的布局能够在不额外增加设备轴向长度的前提下，延长压缩空气在冷却段的停留时间，让高温气体在管内流动过程中充分将热量传导至管壁与翅片，再通过外部风冷或者油冷介质将热量带走。结构两端的安装法兰采用方形带定位孔的设计，安装时可直接与压缩机级间的排气、吸气接口对接，法兰端面的密封槽可适配耐温橡胶垫片或者金属缠绕垫片，避免高压压缩空气出现泄漏；下端的固定支座能够将整组弯管组件牢牢固定在压缩机机壳的预设安装位上，抵消设备运行过程中气流脉动带来的振动，避免管路焊缝长期受交变应力出现开裂。从设计逻辑来看，多圈弯管的弯曲半径经过严格校核，既保证弯管加工过程中不会出现管壁褶皱、通径缩小的问题，也让管路内部的气流阻力控制在合理范围，不会因流道弯折造成过大的压力损失；翅片的间距设置兼顾了换热效率与防堵塞需求，在常规工业车间的运行环境下，空气中的浮尘不会轻易在翅片缝隙间堆积，降低日常运维的清理频次。在实际选型适配时，需要注意该结构的安装边界尺寸，C型结构的外轮廓直径、两端法兰的中心距要与压缩机壳体内部的预留空间匹配，法兰上的安装孔位要与接口端的螺孔位置完全对中，避免强行装配带来的管路应力；同时要根据压缩机的额定排气量匹配对应通径的管组规格，确保高温压缩空气能够以合适的流速通过冷却段，既不会因流速过快导致换热不充分，也不会因流速过慢造成级间压力波动。这类弯管式级间冷却结构多用于中小型活塞式、螺杆式空气压缩机的级间降温环节，相比外置式独立冷却器，集成式的弯管结构能够直接内置在压缩机壳体内部，缩短级间管路长度，减少外部管路的连接泄漏点，让整台压缩机的结构更加紧凑，特别适合对安装空间有严格限制的移动式空压机、小型工业压缩机组使用。
