不锈钢T型颗粒过滤器管路接头结构

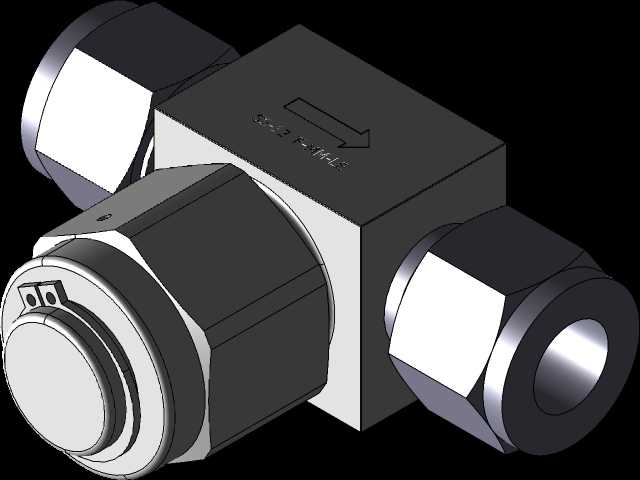

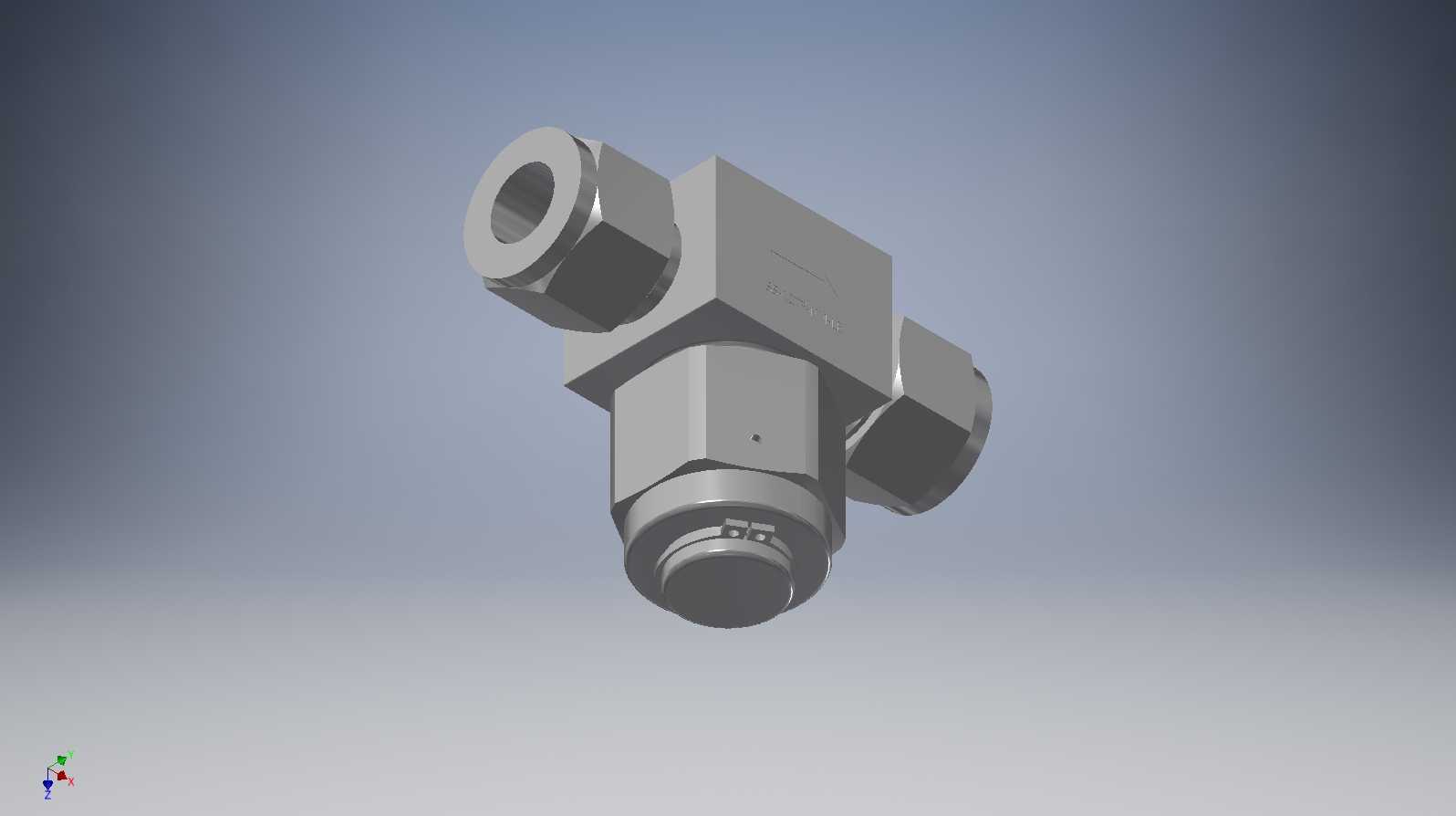

在半导体特气输送、实验室高纯流体管路、小型化工试剂输送场景中，管路内残留的金属碎屑、密封带残段、管路加工产生的微小颗粒极易损伤下游精密调压阀、流量计或者喷嘴类元件，这类T型颗粒过滤器就是为了在紧凑安装空间内完成颗粒拦截而设计的。这款产品采用12mm世伟洛克标准卡套接头作为三个接口的连接形式，无需额外焊接或者转接头，直接对应同外径的不锈钢硬管即可完成安装，三个接口呈正交T型布局，流体从其中一个轴向接口进入后，经过内置的过滤腔室从另外两个接口分配流出，无滤芯的结构设计属于粗过滤构型，主要拦截粒径较大的硬质颗粒，避免大颗粒直接冲入下游精密元件造成卡滞或者密封面损伤。从结构设计角度看，整体采用方体阀块式主体，相比棒料车削的圆形阀体，方体结构在管路排布时更容易借助扳手完成紧固操作，安装时不会出现阀体跟转的问题，三个卡套接头的锁紧螺母与主体的衔接处做了退刀槽处理，保证卡套螺母可以完全旋入到位，不会因为加工公差导致卡套无法完全咬合管路外壁。安装边界上，三个接头的中心距控制在极小范围内，整体外轮廓没有突出的冗余结构，适合在密集排布的仪表管路面板上安装，不会和相邻的管路接头产生干涉，阀体底部的工艺堵头结构可以在管路维护时快速拆卸，冲洗腔体内积存的颗粒杂质，无需将整个过滤器从管路上完全拆下，大幅降低高纯管路的维护拆装工作量。这类无滤芯T型过滤器的流道设计采用直通式流道，相比角式过滤器的流阻更低，在低压气体输送场景下不会造成明显的压力损失，同时不锈钢材质的本体可以适配多数腐蚀性不强的流体介质，卡套连接的形式也能满足高压工况下的密封要求，避免管路运行过程中出现泄漏问题。建模过程中严格还原了卡套接头的螺纹尺寸、螺母的六角对边尺寸、阀体的各向安装尺寸，完全匹配实际产品的安装公差，在做管路装配仿真时可以直接调用，不需要额外调整接口尺寸就能完成管路布局的干涉检查。
