内螺纹连接手动截止式控制阀结构

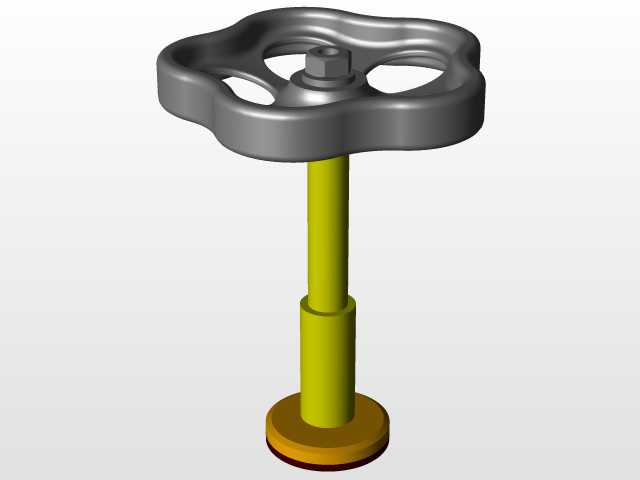

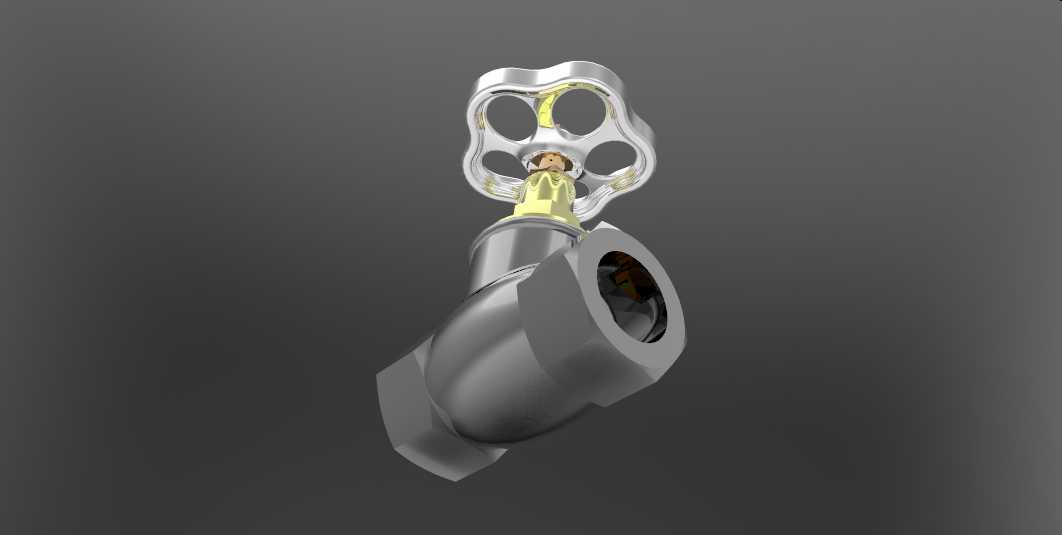

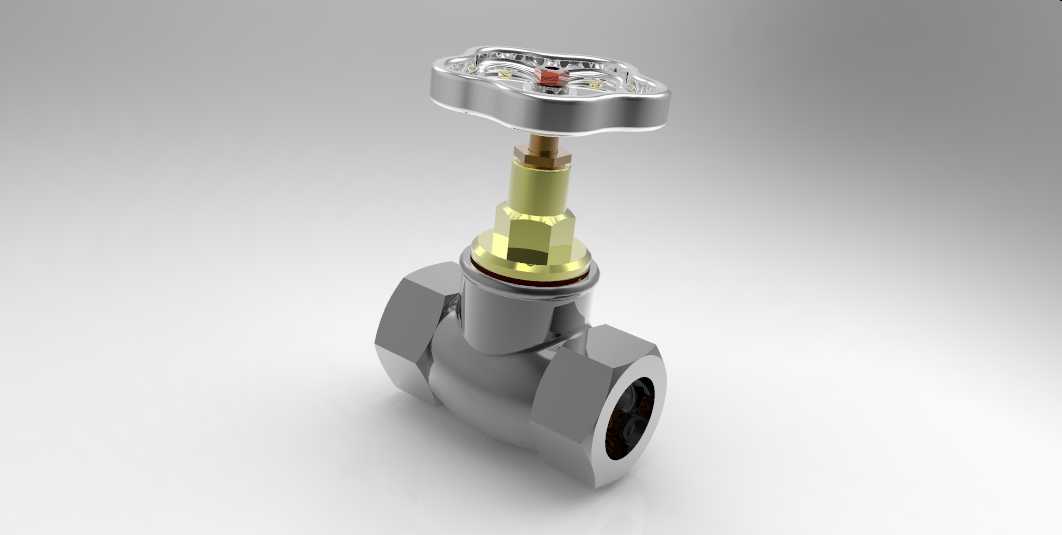

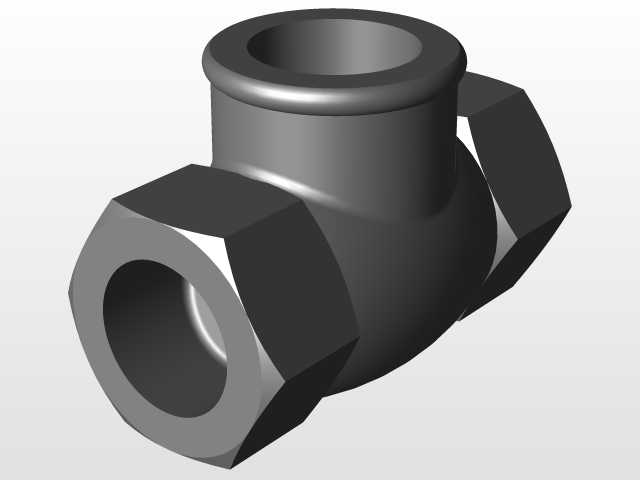

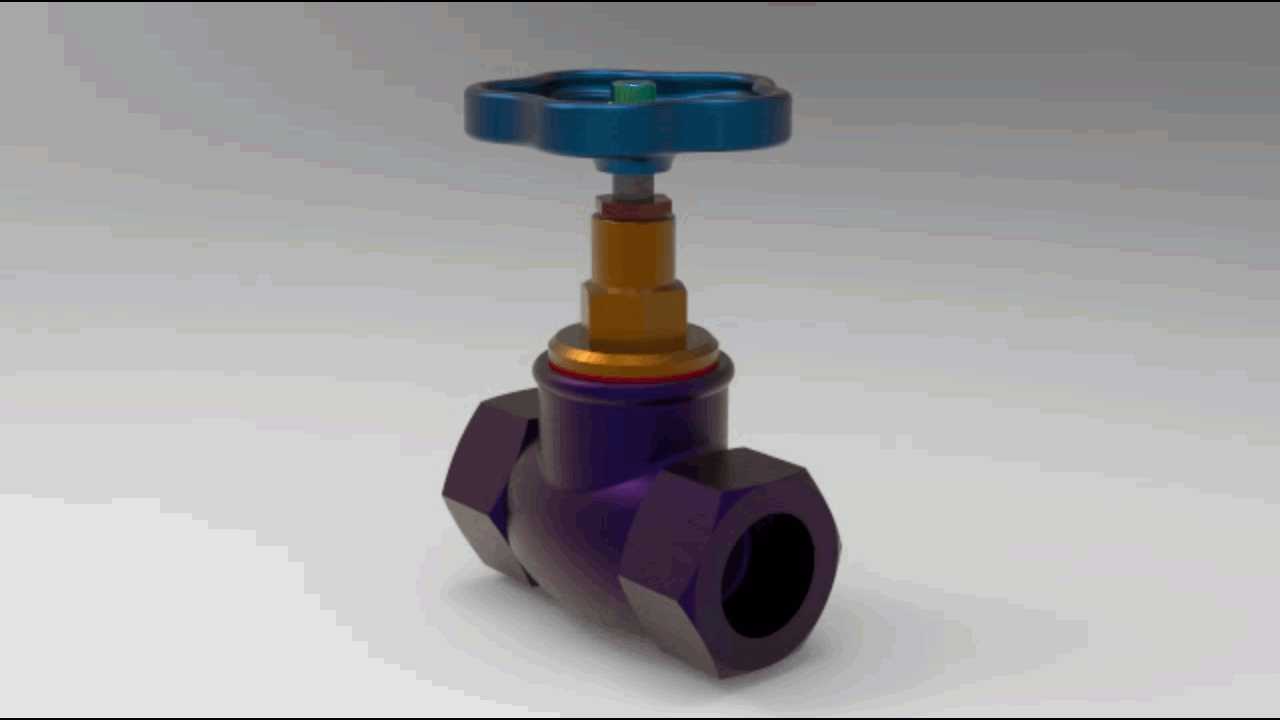

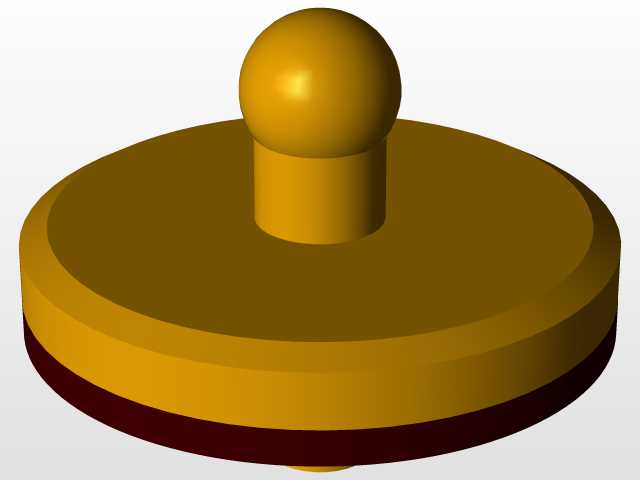

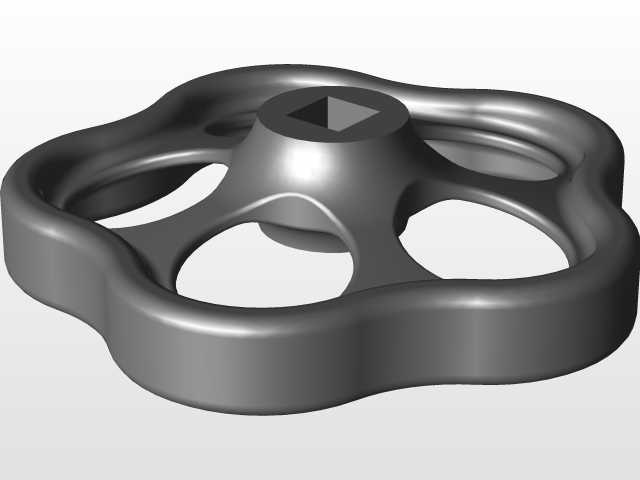

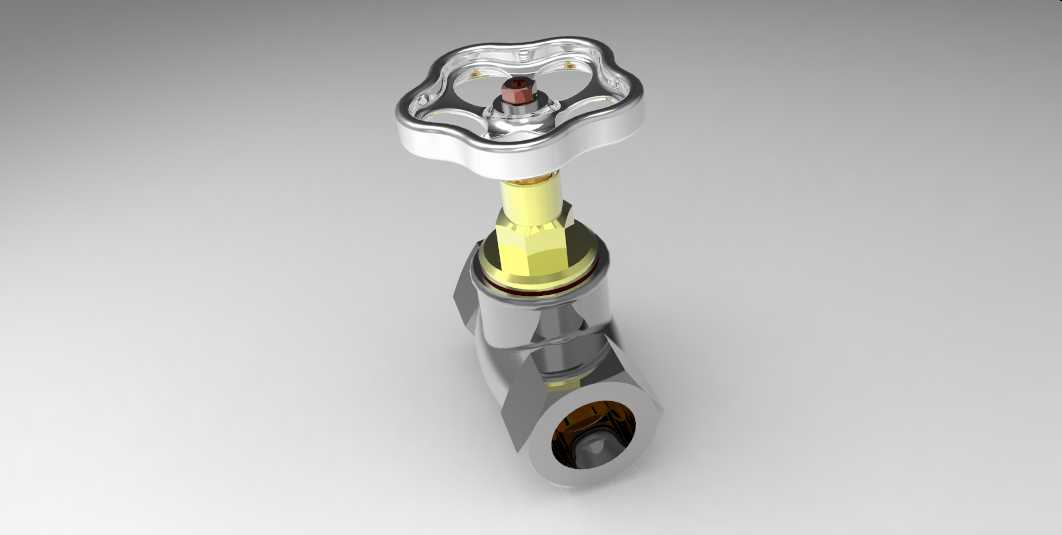

这款手动控制阀主要应用在民用给排水、小型工业循环水支路、低压暖通管路、普通气动控制支路等场景中，作为管路通断与流量调节的终端控制元件使用，日常操作无需额外动力源，完全依靠人工旋转手轮实现阀瓣的升降动作，适配公称压力不超过1.6MPa的非腐蚀性清水、压缩空气、低压蒸汽类介质工况。从结构设计逻辑来看，整体采用直通式流道布局，两端为内螺纹连接接口，可直接与同规格的外螺纹管道旋合装配，安装时无需额外焊接法兰，适合小通径管路的快速布设与后期维护更换，阀体下部的六角结构专门为管钳夹持预留了操作空间，安装旋紧过程中不会损伤阀体主体的涂装层。阀杆部分采用梯形螺纹传动，旋转手轮时的传动效率适中，既不会因为操作力过小导致误碰移位，也不会让操作人员启闭阀门时耗费过多体力，手轮采用轮辐式造型，边缘做了圆弧过渡处理，冬季戴劳保手套操作时也不会出现打滑硌手的问题。阀盖与阀体的连接部位设置了密封填料腔，通过压盖压紧填料实现阀杆动密封，长期使用出现渗漏时可直接紧固压盖螺栓或更换填料，无需将整个阀门从管路上拆下，大幅降低后期运维的工作量。从安装边界来看，阀门整体轴向长度适配常规管路的安装间距，手轮顶部距离阀体中心的高度预留了足够的操作空间，即使管路紧贴墙面布设，也能保证手轮有完整的旋转行程，不会出现操作干涉。流道部分的阀瓣密封面采用平面贴合结构，关闭时依靠阀杆的下压力实现密封，相比锥面密封的结构，对管路内的微小杂质容忍度更高，不会因为介质里混有细小焊渣、沙粒就出现密封面划伤导致内漏的问题，日常使用时不需要频繁拆解清理密封面。阀体外部的色彩区分设计也符合工业管路的标识规范，紫色阀体、铜色阀杆颈部、蓝色手轮的搭配，能让运维人员在复杂的管路排布中快速识别出手动控制阀的位置，巡检时可以直观判断阀门的启闭状态，避免误操作。
