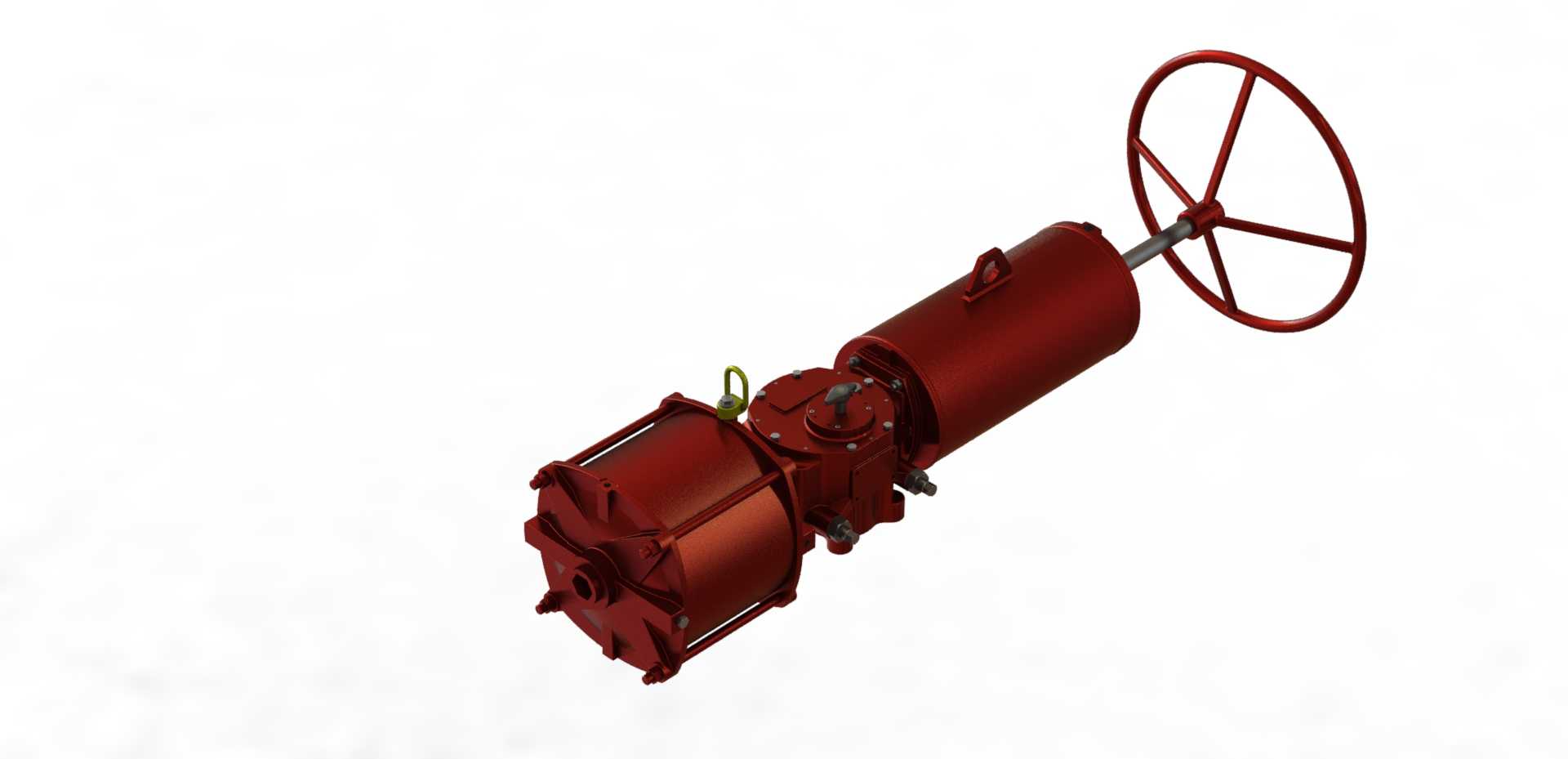

Bray98系列气动带手轮截止阀执行机构

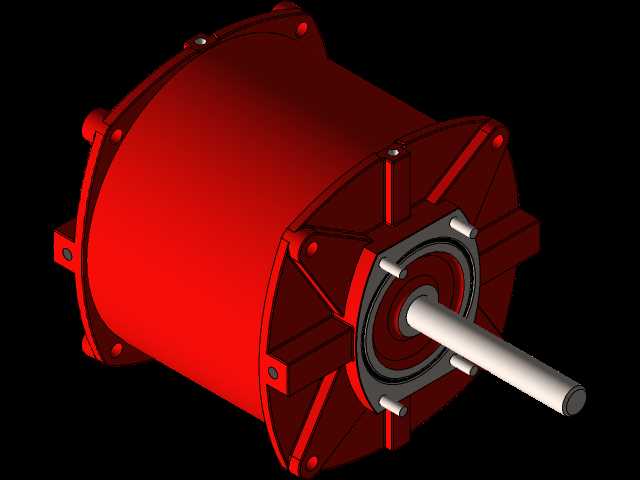

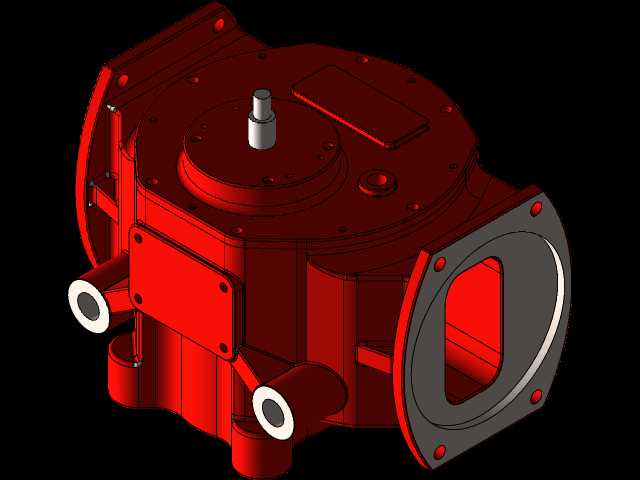

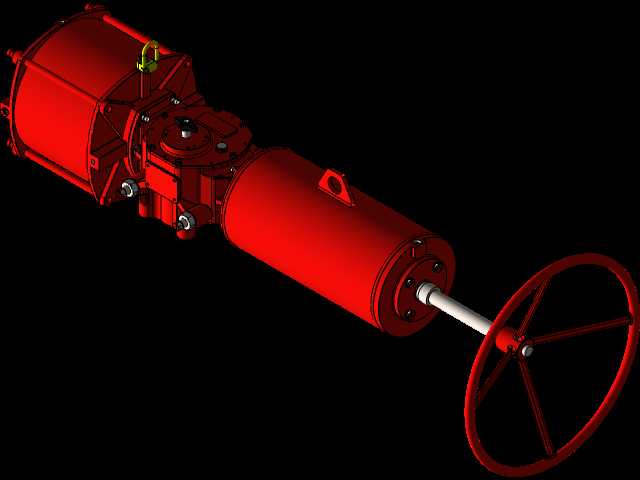

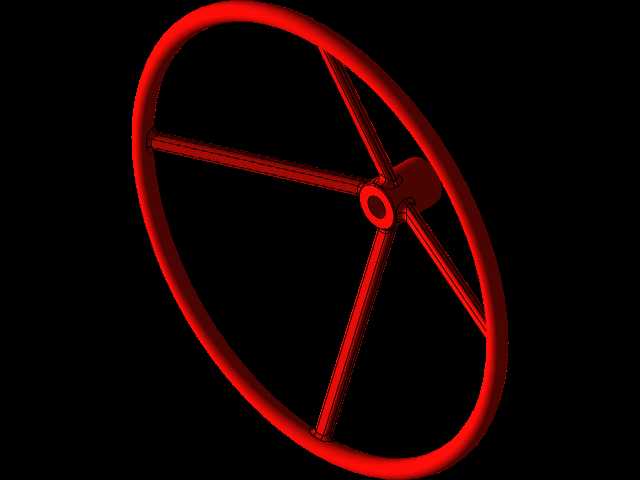

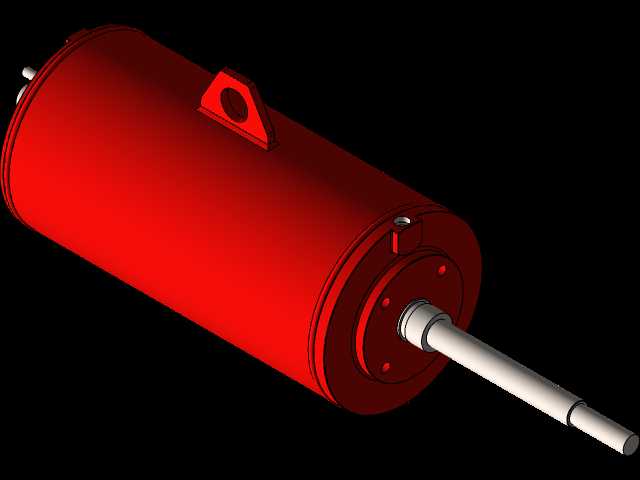

在石化、电力、市政给排水这类涉及流体管路控制的工业场景里，阀门执行机构是决定管路通断、调节精度的核心配套部件，这款Bray98系列气动止动阀轭执行机构，主要适配大口径截止类阀门的驱动需求，可在压缩空气作为动力源的工况下实现阀门的快速启闭，同时附带的侧装手轮机构，能在气源故障、检修调试阶段实现手动应急操作，避免管路失控引发的生产安全隐患。从结构设计逻辑来看，该执行机构采用活塞式气动驱动结构，缸体部分做了加厚铸钢壳体处理，可承受0.4-0.8MPa的常规工业气源压力，输出扭矩足以覆盖DN100到DN300口径截止阀的启闭力矩需求，避免出现卡涩、关不到位的问题。手轮部分采用辐条式手轮结构，操作力臂经过优化，手动操作时无需额外加力杆即可完成满行程启闭，手轮与气动缸之间设置了离合切换结构，气动驱动时手轮不会随动旋转，避免误碰引发的安全问题，手动操作时只需扳动离合手柄即可切断气动输出端的联动，切换逻辑清晰，现场操作人员无需复杂培训即可上手。安装边界方面，该执行机构的阀轭连接端采用标准ISO5211法兰连接尺寸，可直接适配同标准的截止阀阀杆连接，无需额外加工转接法兰，阀杆连接孔采用键槽加顶丝的双重固定方式，可避免长期动作过程中阀杆与执行机构输出轴出现打滑、窜动的问题。整体外形上，气动缸与手轮呈同轴直线布局，整体安装后横向占用空间较小，可适配管路周边空间局促的安装场景，缸体侧面预留了气源接口、行程指示标记，现场安装时可直观判断阀门的启闭位置，无需额外加装行程反馈装置即可完成基础的状态判断。在实际选型应用中，该类执行机构常被用在需要远程气动控制、同时要求具备本地应急操作能力的管路段，比如石化装置的原料输送切断、电厂循环水管路的截止控制、市政水厂的出水主管路控制场景，其铸钢壳体经过防腐涂装处理，可在户外、轻度腐蚀的工业环境下长期使用，无需额外做防护壳体。设计过程中，针对气动活塞的密封结构采用了多层耐磨密封圈，可在长期往复动作下保持密封性能，减少气源泄漏的问题，降低空压机的持续负载，手轮侧的轴承部位采用自润滑铜套，长期手动操作也不会出现卡涩、锈蚀的问题，适配长期处于待命状态的应急操作需求。
