内螺纹连接侧出式流体控制截止阀结构

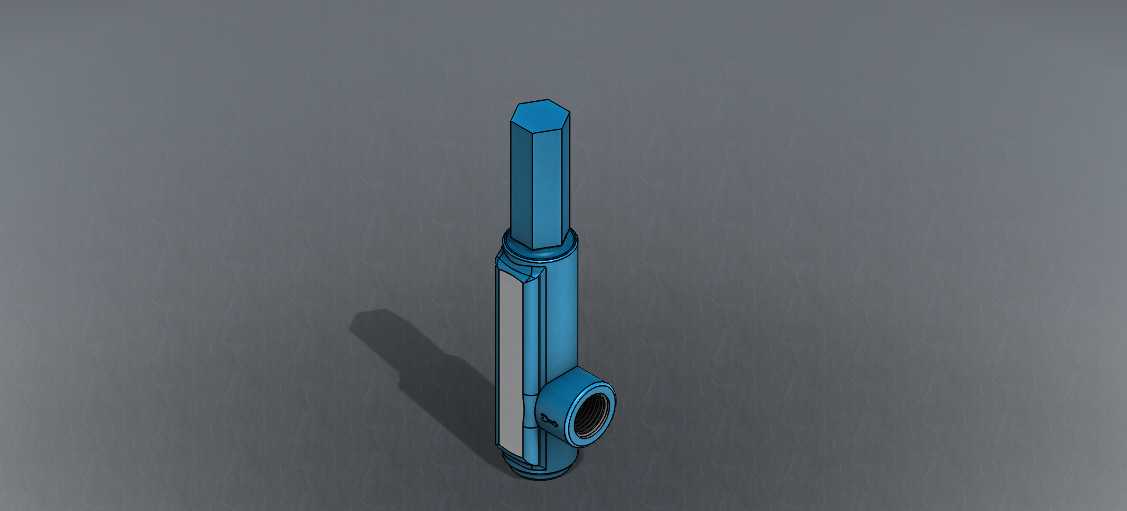

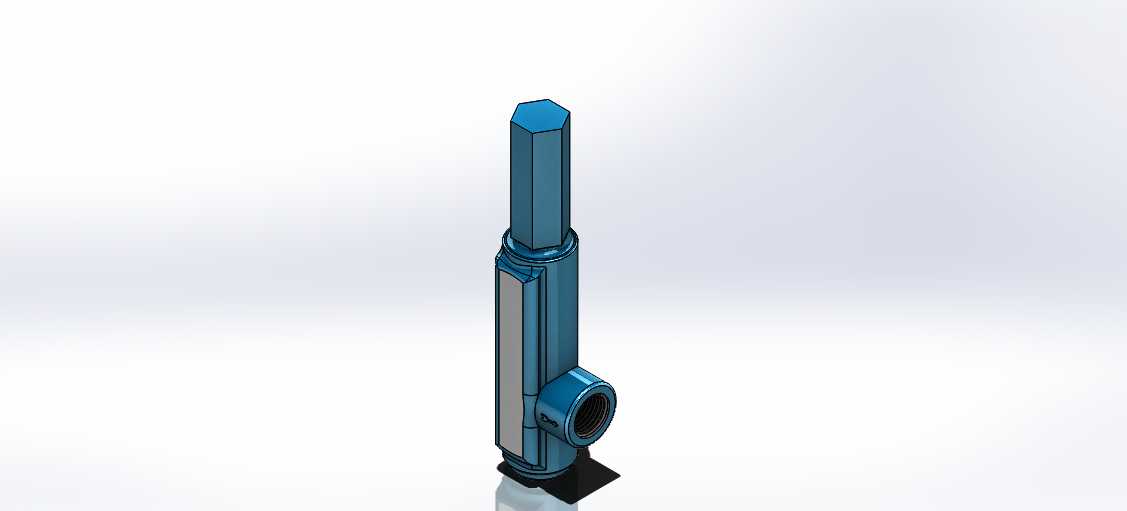

这款阀件主要面向中小口径低压流体输送管路场景，常见于民用给排水、小型化工药剂输送、暖通空调支路、气动控制回路等对安装空间有严格限制的点位，用来截断或导通管路内的流体介质，相比同通径的球阀，其密封副的线性接触特性更适合带微小颗粒杂质的流体工况，长期启闭后的密封衰减速率更低。从结构设计来看，整体采用长杆侧出布局，阀杆顶端设置六角施力结构，适配常规活动扳手即可完成手动启闭操作，无需配备专用工装，现场运维的工具适配性较强；阀杆与阀体之间设置多级密封槽，可填充填料实现动密封，避免阀杆升降过程中出现介质外渗问题，侧出的接口与底部主通路呈90度垂直布局，能够直接适配垂直管段转水平支路的安装需求，省去额外加装弯头转接的工序，减少管路泄漏点。在安装边界层面，两个连接端均采用内螺纹结构，标注的3/4英寸与1英寸通径对应常规美制锥管螺纹标准，安装时无需焊接，仅需在螺纹段缠绕密封带后拧入对应外螺纹接头即可完成固定，整体径向最大尺寸集中在阀体中部的侧出接口位置，轴向长度从阀杆顶端到阀体底部端面的尺寸适配常规支管安装的预留空间，不会出现与周边管路、支架干涉的问题。设计过程中针对阀体内腔的流道做了圆弧过渡处理，介质从底部入口进入后，顺着流道转向侧出口的过程中不会出现直角对冲的紊流区，能有效降低管路运行时的流阻噪音，同时减少介质内杂质在腔体内的沉积概率；阀瓣与阀杆采用分体式连接结构，长期使用出现密封面磨损后，仅需拆开阀盖更换阀瓣密封件即可完成维修，无需整体更换阀件，降低后期运维成本。阀体外部的加强筋沿着阀杆轴向布置，既能够提升长阀杆的结构刚性，避免启闭施力时阀杆出现弯曲变形，也能在铸造或机加工过程中作为装夹定位基准，提升批量生产时的尺寸一致性。
