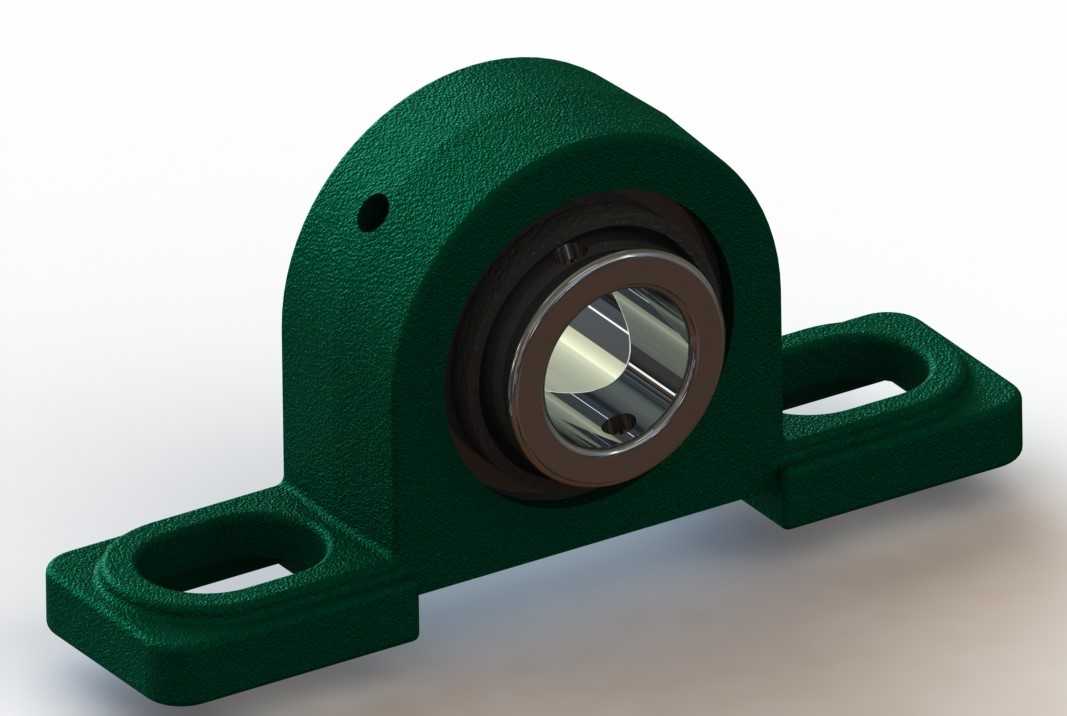

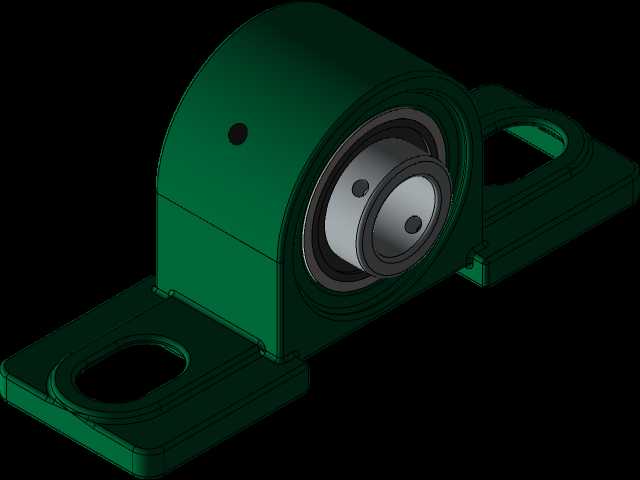

带座外球面轴承立式安装枕式支撑座

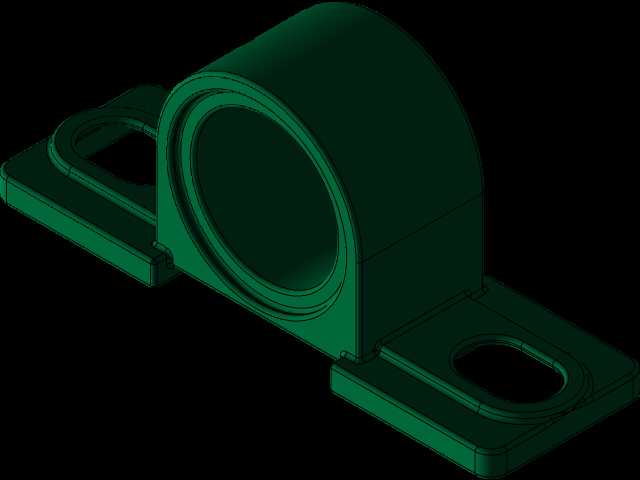

这类枕式支撑座是传动系统里极为常见的支撑部件，日常在轻工输送线、小型农机、食品加工设备、纺织机械的转轴布设场景中随处可见，核心作用是为旋转轴提供稳定的径向支撑，同时抵消轴运转过程中产生的小幅径向跳动，补偿安装过程中带来的轻微同轴度误差。从结构设计来看，整体采用矮式立式布局，底座两端延伸出带长圆孔的安装耳，长圆孔的设计并非随意为之，实际安装时可以预留一定的轴向调整余量，方便现场对位时微调轴的中心距，不需要在安装板上打精度过高的定位孔，大幅降低现场安装的加工精度要求。座体的拱形承托结构做了等壁厚设计，在保证轴承外圈抱紧力的前提下尽可能削减不必要的壁厚，既控制了整体铸件重量，又能保证承托部位的结构强度，不会因为轴端负载过大出现座体开裂的问题。嵌入座体的轴承外圈与座孔采用小过盈配合，配合面做了轻微的锥度导向，装配时不需要大型压装设备，借助铜棒敲击即可完成轴承与座体的组装，后期维护更换轴承时也能快速拆卸，不需要整体更换整个支撑座。安装边界方面，两个安装耳的安装面处于同一水平面，设计时要求安装基板的平面度误差不超过0.1mm每100mm，避免安装时座体受迫变形导致轴承内圈卡滞，加剧轴承磨损。座体顶部预留的小注油孔正对轴承的储油槽位置，日常维护时可以直接通过注油孔加注润滑脂，不需要拆卸外部的防护结构，就能完成轴承的润滑保养，大幅降低运维的工作量。实际选型时需要注意，这类枕式支撑座的中心高是核心安装参数，要匹配所配转轴的中心高度要求，同时安装螺栓的规格要匹配长圆孔的宽度，螺栓拧紧时要采用对角分次拧紧的方式，避免单侧受力过大导致座体倾斜，影响轴的运转精度。在一些存在轻度粉尘、溅水的工况下，这类支撑座搭配带密封圈的外球面轴承时，还能起到一定的密封防护作用，阻挡外界杂质进入轴承滚道，延长轴承的整体使用寿命，相比一体式的轴承支撑结构，这种分体组装的枕式座备件成本更低，互换性更强，不同厂家的同规格产品基本可以实现直接替换，不需要对安装位做二次修改，非常适合通用机械设备的传动部位使用。
