开放路径式红外碳氢气体探测装置结构

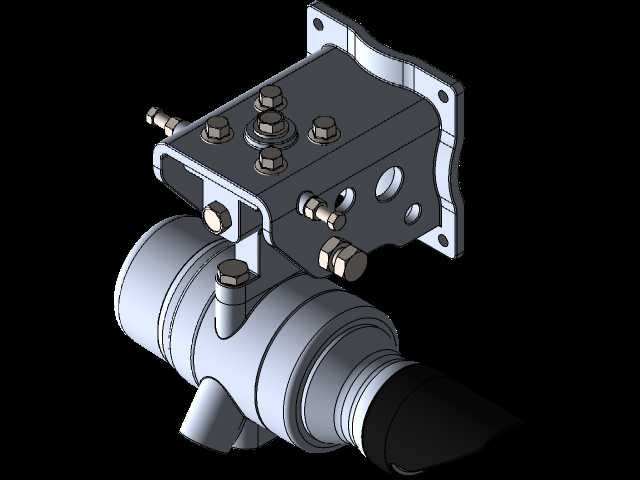

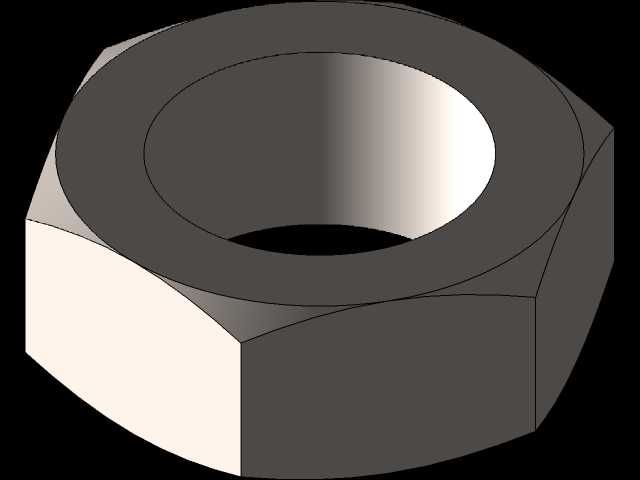

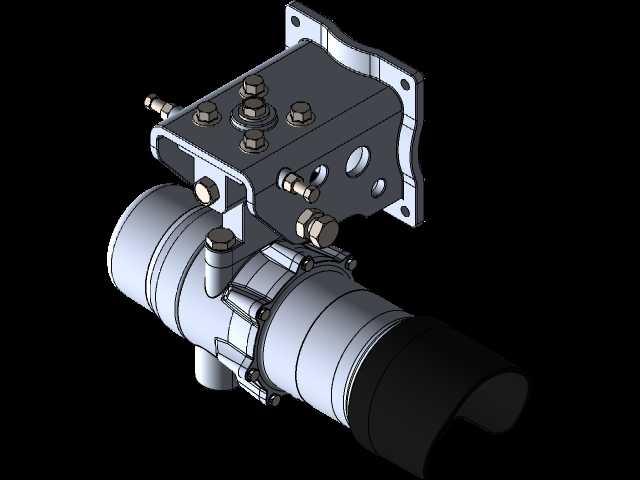

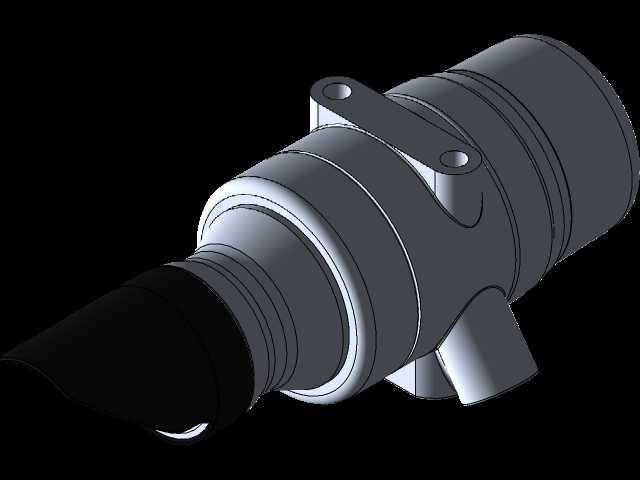

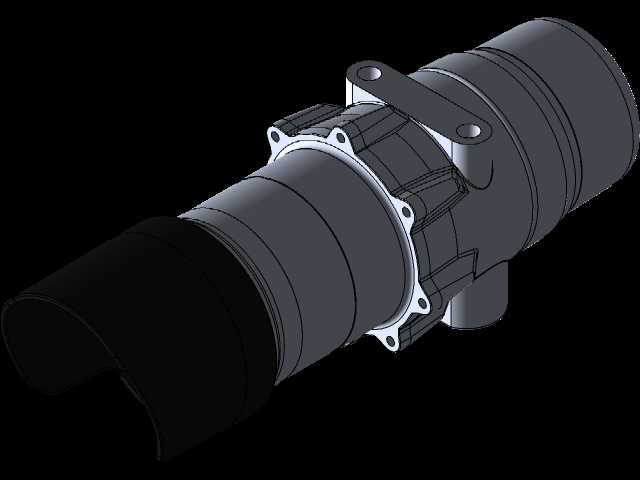

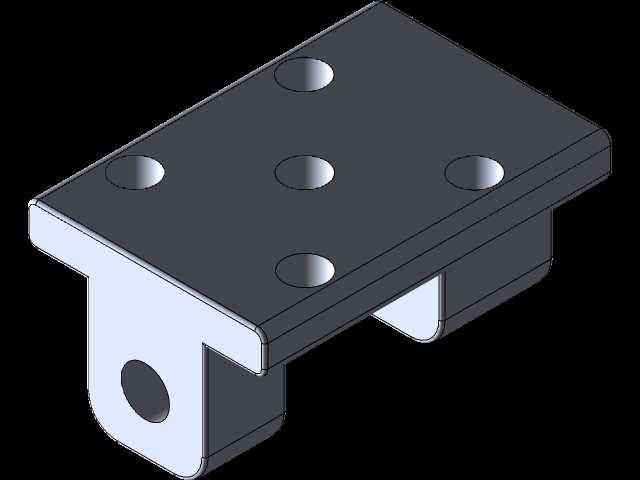

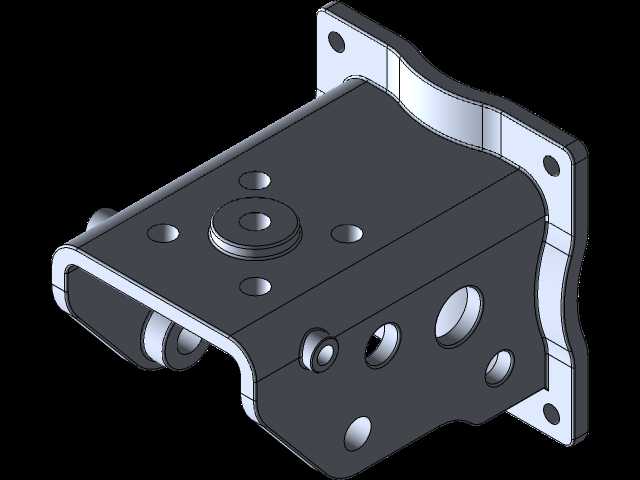

这款开放路径式红外碳氢化合物气体探测装置，主要面向石化厂区、油气储运站场、化工生产装置区等存在可燃碳氢气体泄漏风险的户外工业场景布设，区别于点式气体探测器仅能覆盖单点小范围的局限，该类设备通过发射端与接收端对射的红外光路，可覆盖数十米至上百米的线性监测区间，实现对光路覆盖范围内碳氢类可燃气体泄漏的实时监测，当光路中存在泄漏扩散的碳氢气体时，气体分子会吸收特定波段的红外能量，设备通过分析红外光强的衰减程度换算气体浓度，触发预警信号，为厂区泄漏应急处置争取时间。从结构设计来看，设备整体分为光路收发主体与安装固定支架两大部分，光路主体采用筒式密封结构，筒体两端预留光学窗口安装位，内部可容纳红外发射、接收元件与信号处理电路，筒体侧面预留的电气接口可满足防爆穿线布线需求，所有外露紧固件均采用标准六角螺栓，便于现场运维拆装。上部的安装支架采用折弯钣金结构，支架上开设多组安装孔位，既可以通过支架背部的四个安装孔实现墙面、立柱的壁挂式固定，也可通过支架顶面的孔位搭配抱箍实现管装固定，适配现场不同的安装点位条件。建模过程中所有尺寸均以毫米为单位设定，安装支架的折弯圆角、螺栓孔的中心距、筒体的外径与长度尺寸均参考实际工业设备的安装边界设定，筒体与支架的连接部位设置了定位凸台与锁紧螺栓结构，可实现光路角度的微调，满足现场安装时对发射、接收端光路对准的调试需求。设备的外形结构充分考虑户外工业环境的使用需求，筒体的密封结构可满足户外防雨、防尘的防护要求，支架的钣金厚度满足户外长期使用的结构强度要求，不会因大风、设备振动出现结构变形偏移光路。在建模细节处理上，对螺栓头的倒角、支架的折弯让位、筒体上的工艺接口都做了还原，可直接用于厂区安防布设的方案模拟、安装支架的适配设计、设备运维的拆装培训场景使用，结构设计上充分兼顾了检测功能实现与现场安装调试的便利性，避免出现现场安装时无法适配固定点位、光路调试无调节余量的工程问题。
