微型电化学加工专用设备结构设计

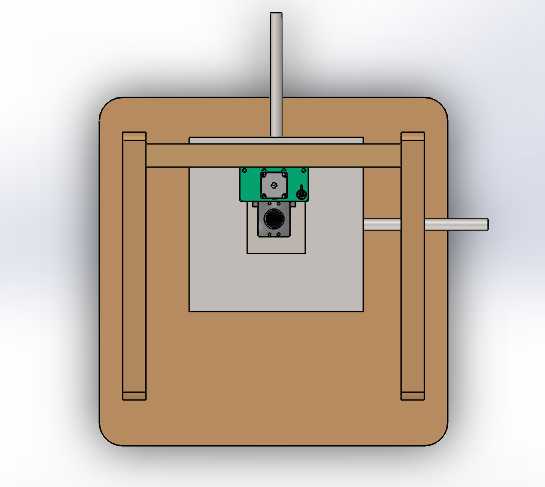

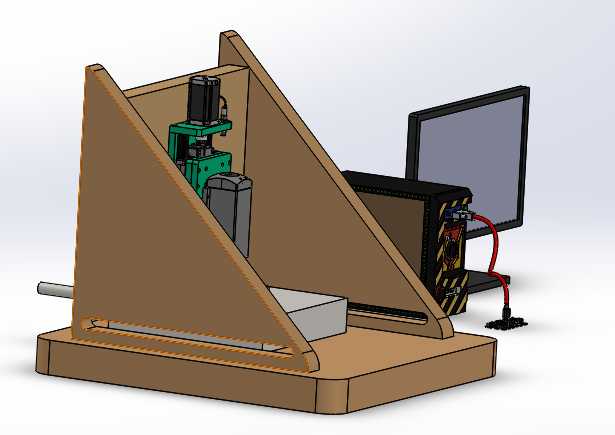

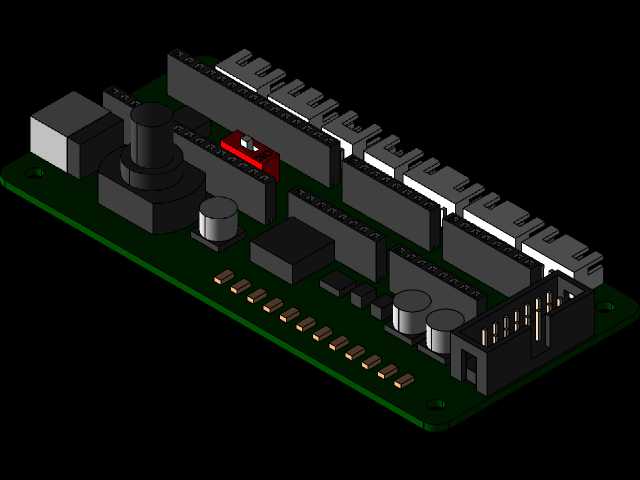

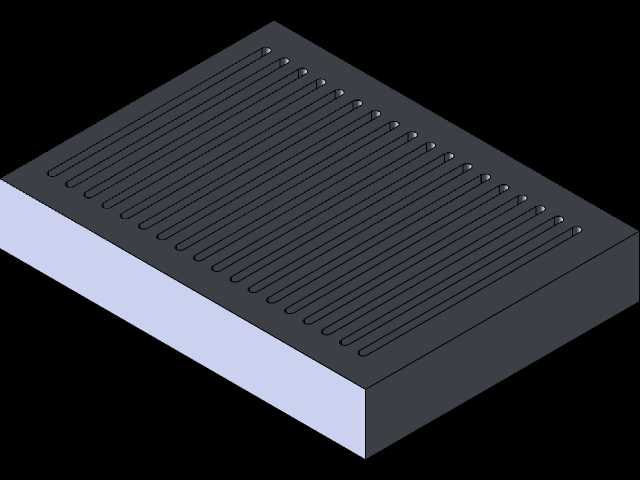

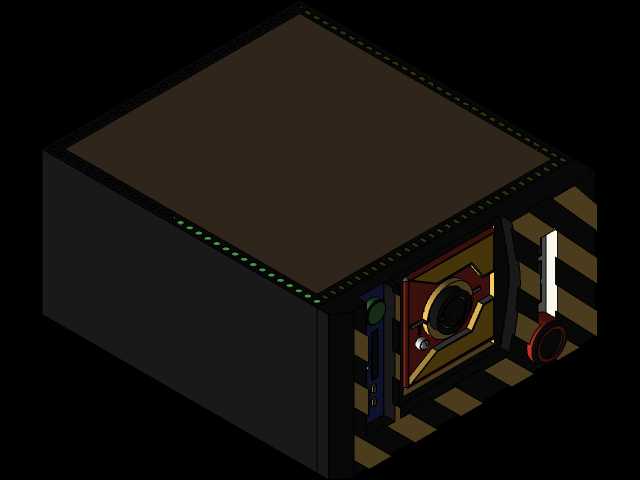

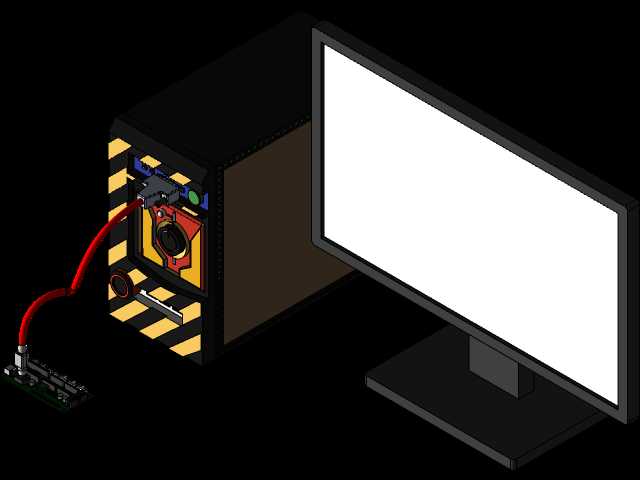

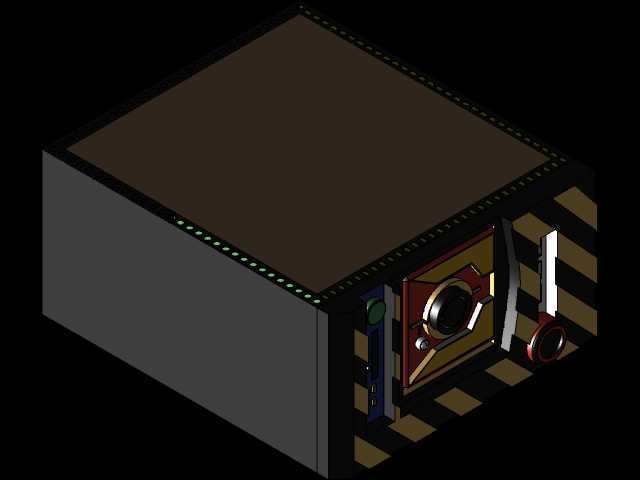

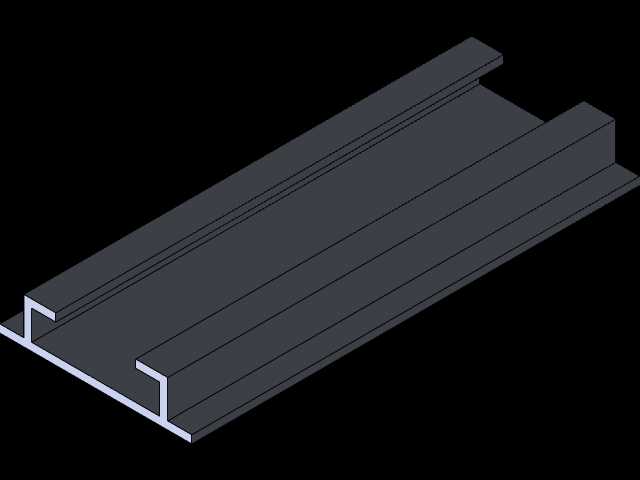

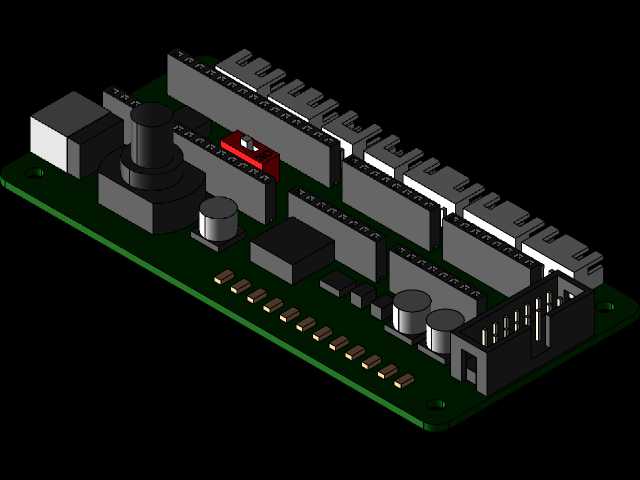

这套微型电化学加工设备的结构设计，核心面向小尺寸精密零件的微去除加工场景，在航空航天微型构件、医疗器械精密零件、微电子金属结构件的加工环节中，这类设备能够规避传统切削加工带来的刀具应力、加工变形、表面毛刺残留等问题，依靠电化学阳极溶解的原理实现金属材料的微量去除，加工过程无宏观切削力，对薄壁、易变形的微小零件加工适配性极强。从整体结构布局来看，设备采用立式框架式承载结构，两侧立式支撑柱配合底部安装底座形成稳定的C型承载框架，这种布局能够在保证结构刚性的前提下，预留出充足的工件装夹操作空间，方便操作人员完成工件上下料、工装调整、加工对位等操作，框架的安装基准面统一加工，保证各运动部件的装配同轴度与垂直度公差控制在合理范围内，避免运动过程中出现偏载卡顿的问题。核心加工执行模组采用立式滑台安装结构，将加工执行端固定在可沿Z向垂直运动的滑台上，滑台的导向结构配合传动组件能够实现微米级的进给精度，满足微电解加工过程中极小加工间隙的控制要求——微电解加工的间隙通常维持在微米级别，进给精度直接决定了加工成型的尺寸精度与表面质量，滑台的行程设计覆盖常规微型零件的加工深度需求，同时设置硬限位与软限位双重保护结构，防止进给超程损坏加工电极或工件。工件装夹平台设置在滑台正下方的底座区域，平台预留标准T型槽与工装安装孔位，可适配不同规格的专用工装夹具，满足不同外形微小零件的装夹定位需求，平台侧面预留电解液管路的走管空间，能够将加工过程中需要的电解液精准输送到加工区域，同时配合回液结构实现电解液的循环利用，避免加工废液随意流淌影响设备运行环境。设计过程中充分考虑了设备的安装边界，整体占地尺寸适配小型实验室、精密加工车间的工位布局，不需要额外做特殊的地基处理，放置在水平的硬质工作台面上即可完成调平安装，外接电液控制管路与电源线路即可投入使用。设备的外围护结构采用简洁的挡板设计，既能够阻挡加工过程中电解液的飞溅，又不会遮挡操作人员的加工观察视线，方便实时监控加工状态，各运动部件的走线全部采用拖链内置排布，避免线路外露造成的剐蹭、腐蚀损坏，延长设备的长期运行稳定性。不同于大型电解加工设备的复杂结构，这套微型化设计的加工系统在结构上做了大量精简，将核心功能集成在紧凑的框架内，既保留了电化学加工无应力、无刀具损耗、表面质量好的核心优势，又降低了设备的占用空间与制造成本，非常适合小批量精密微小零件的试制与小批量生产场景使用，在结构细节上，所有与电解液接触的零部件都采用耐腐蚀材料制作或做防腐表面处理，避免长期接触电解液造成结构锈蚀，影响设备的运动精度与使用寿命。
