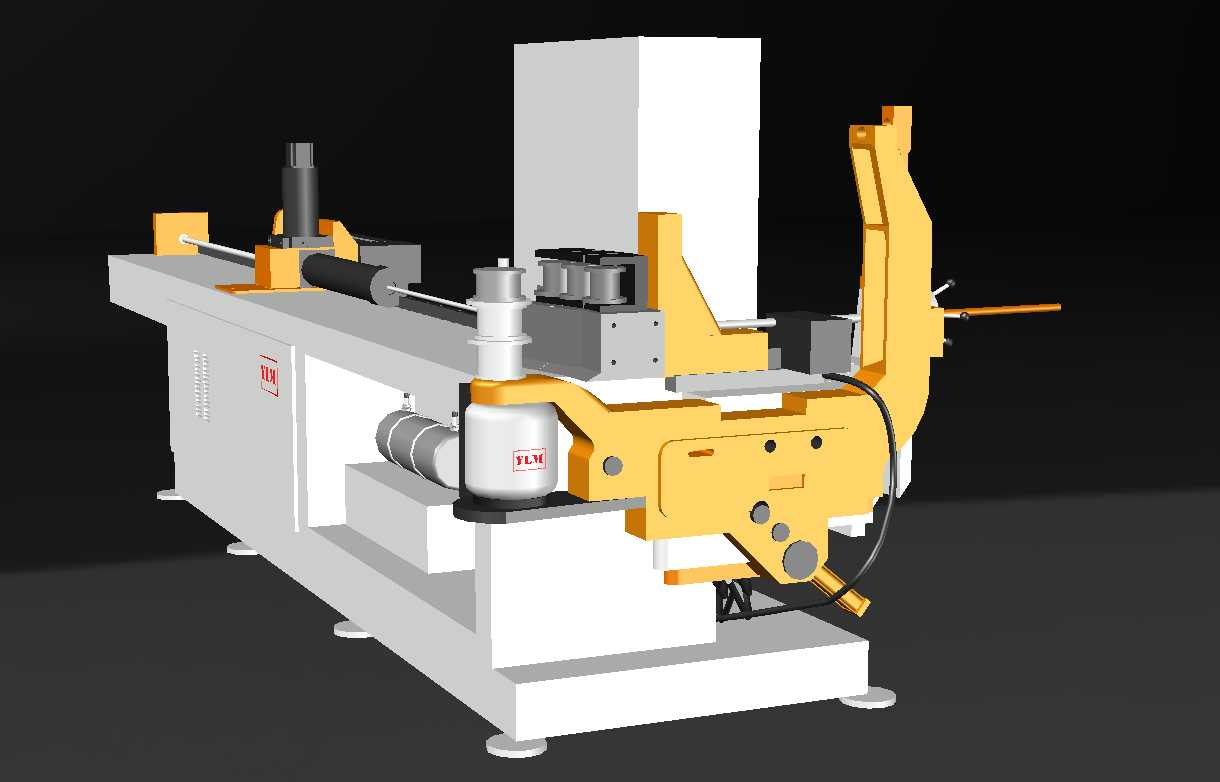

全自动液压管材弯制加工设备结构

该设备主要面向金属管材冷弯成型加工场景，在暖通管道布设、汽车管路生产、家具五金弯制、健身器材加工等领域均有广泛应用，可完成圆管、方管及异型截面管材的多角度折弯作业，替代传统人工弯管的低效模式，保障管件折弯角度一致性与成型精度。设备整体采用卧式长床身布局，床身作为核心承载基体，采用加厚钢板焊接后经时效处理消除内应力，避免长期重载作业出现形变，底部配置可调式减震垫铁，可适配车间不同平整度的地面安装需求，安装时需预留床身侧面送料机构的维护操作空间，以及设备前端弯管机头的管件回转作业半径，防止作业过程中管件与周边防护设施发生干涉。核心弯管机头采用摆臂式结构设计，搭配夹紧模、靠模与芯轴机构，折弯作业时夹紧模将管材端部牢牢固定在弯模上，靠模贴合管材直线段外壁防止折弯过程中出现鼓包、起皱缺陷，穿入管材内部的芯轴可在折弯临界点提供内壁支撑，有效减少薄壁管材折弯时的截面椭圆度超差问题，针对不同管径与折弯半径的加工需求，仅需更换对应规格的弯模、夹紧模与靠模即可快速切换生产规格，换模流程符合常规工装快换设计逻辑，无需对设备主体结构做大幅调整。送料机构沿床身长度方向布置，采用伺服驱动搭配直线导轨的传动方案，可精准控制管材送进长度，配合机头的回转角度控制，可实现空间多角度连续弯管作业，一次装夹即可完成多道折弯工序，减少多次装夹带来的定位误差。设备的液压系统集中布置在床身侧部的腔体内部，包含液压油箱、柱塞泵、控制阀组与管路排布，为夹紧动作、摆臂回转、芯轴伸缩、靠模进给等动作提供稳定的动力输出，液压管路沿床身内壁走线并做固定防护，避免长期作业过程中管路被管材剐蹭破损，同时预留了液压油位观察与滤芯更换的操作空间，便于日常维护作业。机头侧部配置的定位挡块可在管材上料时完成初始位置定位，减少人工对齐的辅助时间，床身尾部预留了管材延伸的承托空间，针对长管材加工场景可外接配套的托料架，避免长管悬垂带来的送料精度偏差。整体结构设计充分考虑了管材加工过程中的受力分布，所有受力铰接点均配置自润滑轴承，减少长期回转作业的磨损量，设备外表面的防护盖板采用可拆卸式设计，便于后期对内部传动部件、液压元件的检修与更换，操作区域的控制元件布局符合人体工程学设计，操作人员站在设备正面即可完成参数调整、上料下料与作业状态观察，无需频繁移动位置。
