DIY扩展型R5数控雕刻切割设备

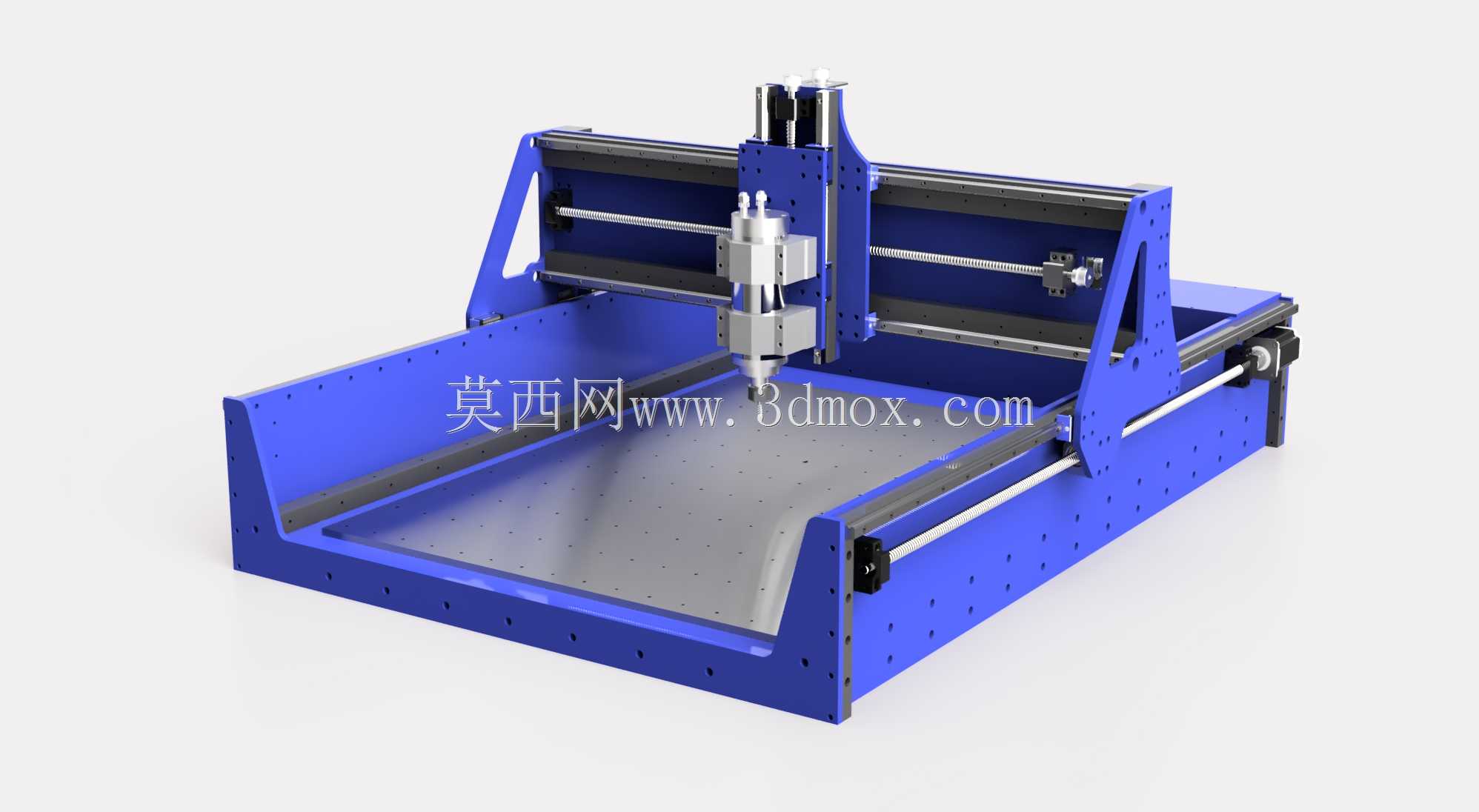

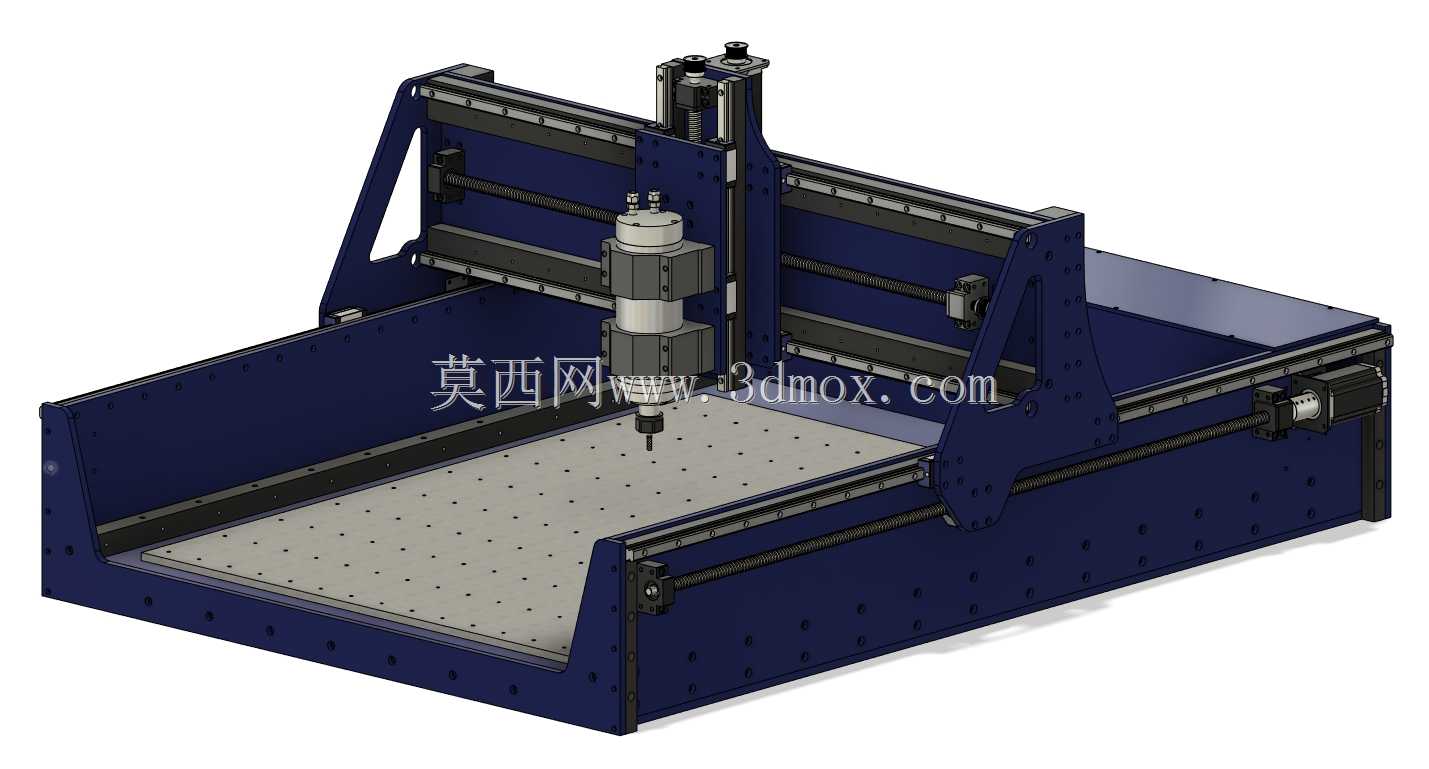

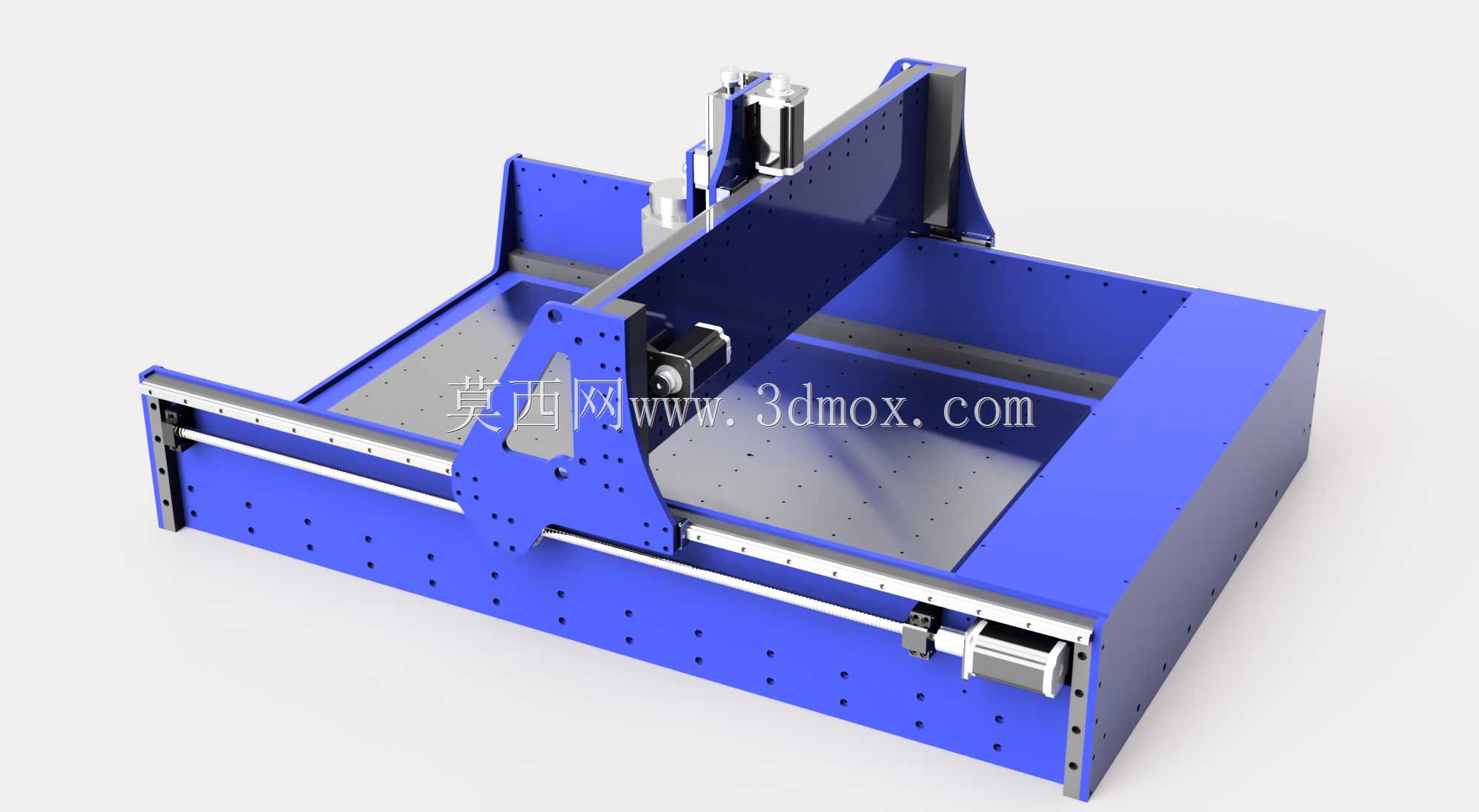

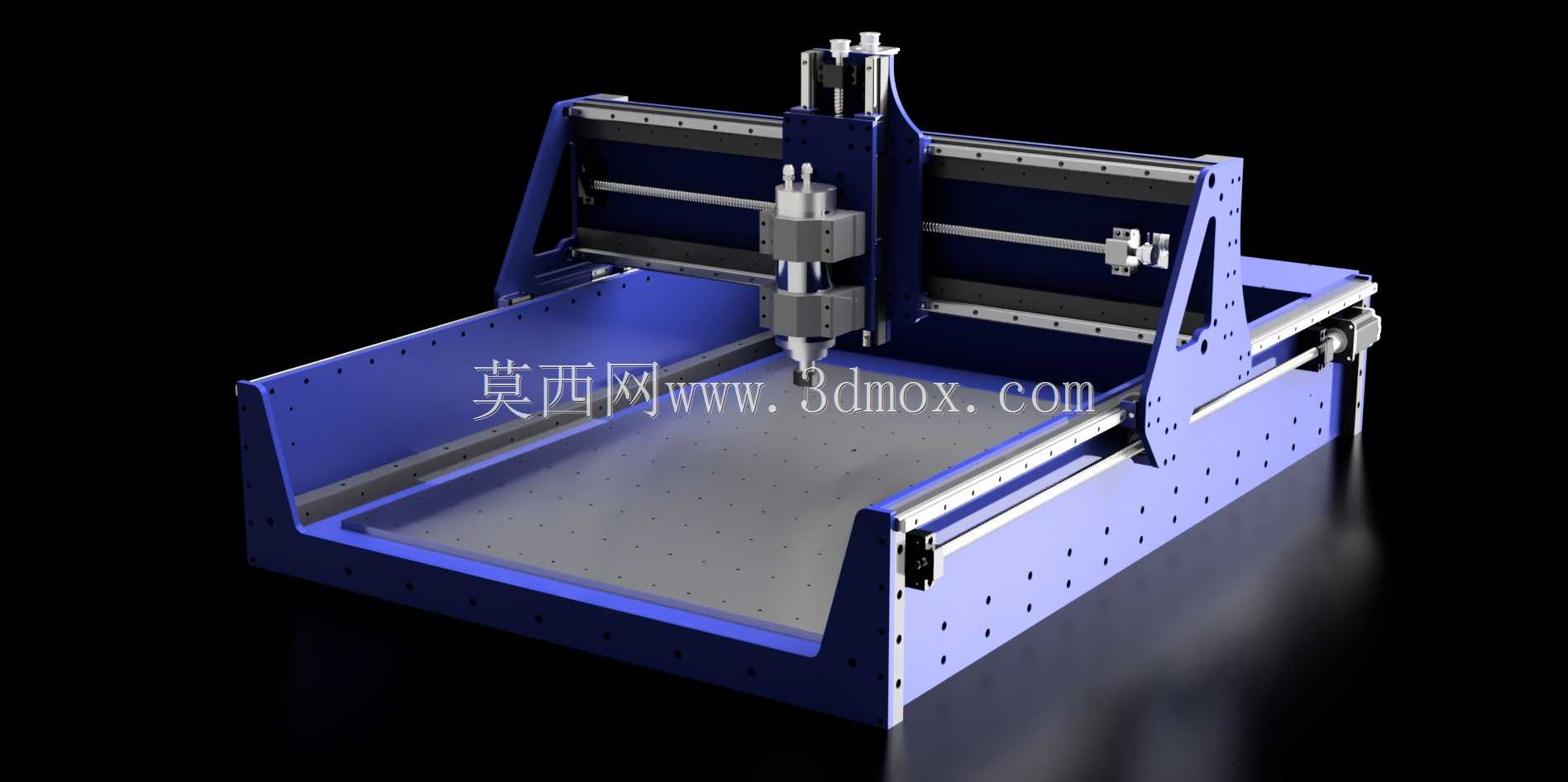

　　这款DIY扩展型数控加工设备，面向个人加工工坊、小型定制加工场景设计，可覆盖软金属、非金属板材的雕刻、铣削、轮廓切割作业，适配小批量定制零件加工、工艺标牌制作、模型件切削等实际生产需求，相比常规桌面级数控设备，其扩展后的行程能适配更大幅面的工件加工，减少多次装夹带来的精度偏差。设备主体框架采用10mm厚铝板搭配不同规格铝方梁搭建，铝方梁规格覆盖20x20、25x50、30x30、40x40多种截面，倾斜式的侧梁结构设计，在控制整体自重的前提下，提升了框架的抗扭刚性，减少主轴高速切削时的结构共振，保障加工面的光洁度与尺寸精度。设备底部预留填充空间，可填充砂与环氧树脂的混合物，通过增加底部配重进一步吸收切削振动，

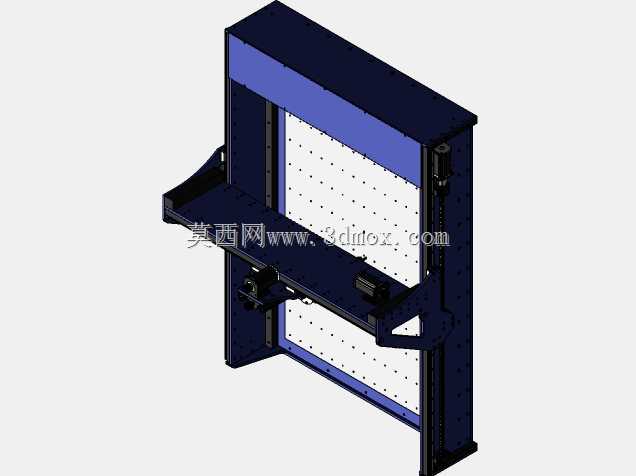

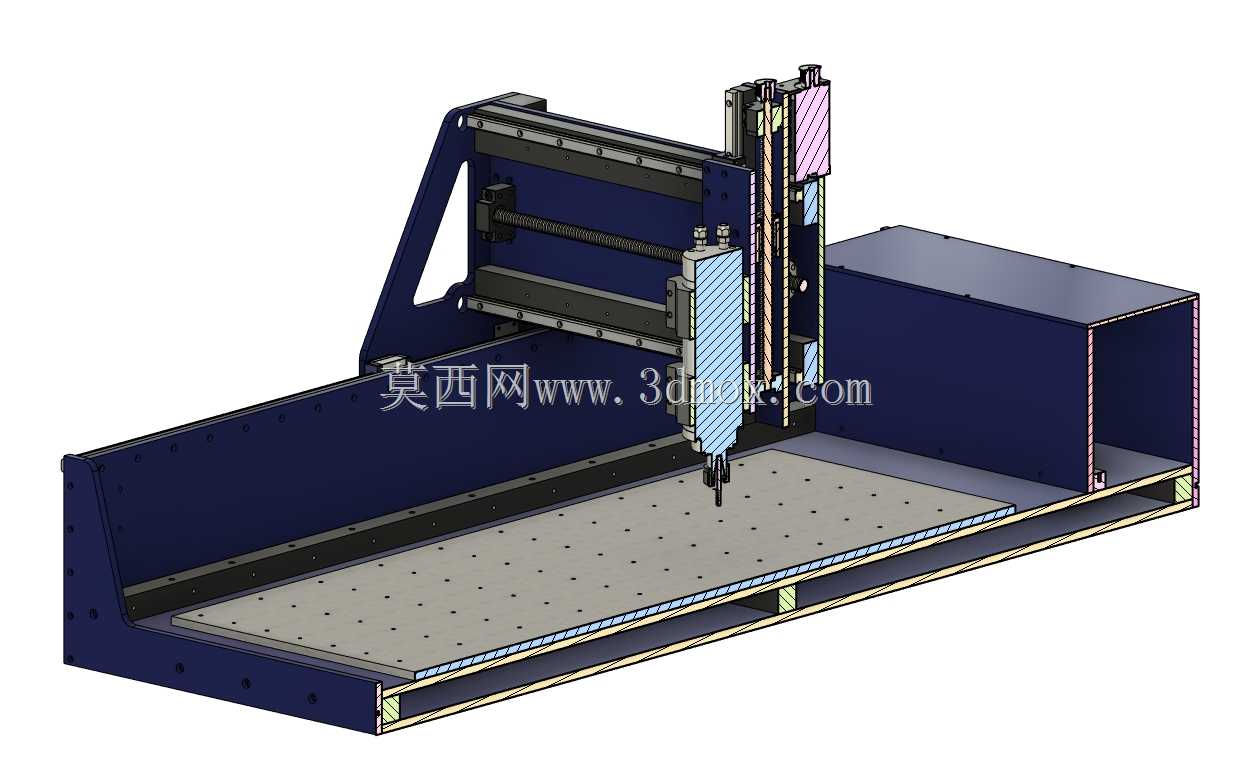

　　提升重切削工况下的设备稳定性，这种填充方案也便于DIY制作者根据自身加工需求调整配重比例，平衡设备移动便利性与加工刚性需求。从行程参数来看，X向有效行程744mm，Y向有效行程1000mm，Z向有效行程163mm，安装时需要预留的操作边界需在各行程基础上向外扩展至少200mm，用于走线布局、工件上下料操作以及日常维护的操作空间，设备底座为整体槽式结构，可承接切削过程中产生的切屑与切削液，减少加工过程中的杂物散落，便于工位清洁整理。传动部分采用丝杠传动搭配线性导轨的组合，兼顾传动精度与负载能力，主轴组件采用可升降安装结构，Z向行程可满足不同厚度工件的加工需求，适配不同长度的刀具装夹。整体框架的孔位采用标准化设计，

　　所有铝板连接孔位均做了公差匹配，组装时可通过定位销快速对齐，降低DIY组装的调试难度，对于结构设计从业者而言，该设备的框架受力设计、材料选型思路也可作为小型数控设备开发的参考，其铝型材与铝板搭配的轻量化结构方案，也可迁移到其他非标自动化设备的框架设计中，平衡结构刚性、制作成本与组装难度。
