TLV动力式蒸汽疏水阀三维结构设计

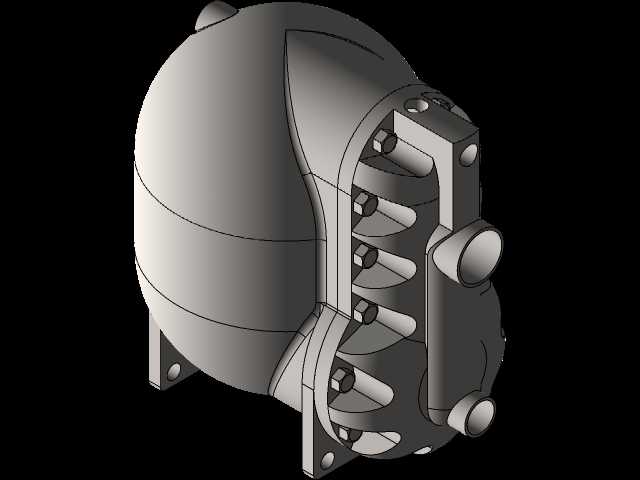

在工业蒸汽输送与换热系统的管路布局中，疏水环节的可靠性直接决定整个蒸汽管网的运行效率，这款动力式疏水结构的三维建模，完全围绕现场安装与工况适配需求展开，没有多余的装饰性结构，每一处几何特征都对应实际的功能需求。从结构设计逻辑来看，整体采用椭球形承压壳体设计，相比传统圆筒形结构，在同等壁厚条件下能承受更高的内部蒸汽压力，壳体外部的加强筋沿接口受力方向布置，既可以抵消管路连接时产生的附加弯矩，也能在设备运输、安装过程中避免壳体受外力碰撞产生形变。侧面的多组接口采用阶梯式布局，上下两个通径接口分别对应冷凝水入口与排出口，侧向的接口用于平衡管路压力，安装时不需要额外加装变径接头就能直接和同通径的蒸汽管路对接，安装脚的螺栓孔位按照常规工业管路支架的通用间距设计，预留的安装间隙可以满足现场穿装固定螺栓、后期加装保温层的操作空间，不需要额外切割调整支架结构。

从功能实现逻辑上，这款疏水结构依靠内部动力组件驱动启闭，不需要额外配置电气控制元件，完全依靠蒸汽与冷凝水的密度差、管路内部压差实现自动启闭，能在蒸汽系统启动阶段快速排放管路内的低温冷凝水与空气，避免系统暖管时间过长，正常运行时可以在冷凝水积存到设定液位时自动开启排水，排水结束后迅速关闭，不会造成新鲜蒸汽泄漏，相比传统浮球式疏水结构，抗水锤冲击能力更强，在冷凝水排量波动较大的工况下也能稳定工作，不会出现阀瓣卡涩、关闭不严的问题。建模过程中对内部流道的过渡位置做了圆弧处理，避免冷凝水夹带杂质在流道拐角处沉积堵塞，壳体外部的连接螺栓位置做了凸台加厚处理，保证螺栓拧紧时的压紧力均匀分布在密封面上，不会出现局部密封压合不足导致的外漏问题。

在实际应用场景中，这类疏水结构广泛适配化工、食品加工、纺织印染等行业的蒸汽换热设备、蒸汽主管路末端、伴热管线的冷凝水排放，选型时只需要匹配管路通径与系统工作压力，不需要额外调整安装方向，立式、卧式管路都能适配，模型还原的结构细节可以直接用于管路系统的装配干涉检查，提前预判安装时与周边管路、支架的位置冲突，减少现场安装的整改工作量。
