带重锤式杠杆结构的探头阀结构设计

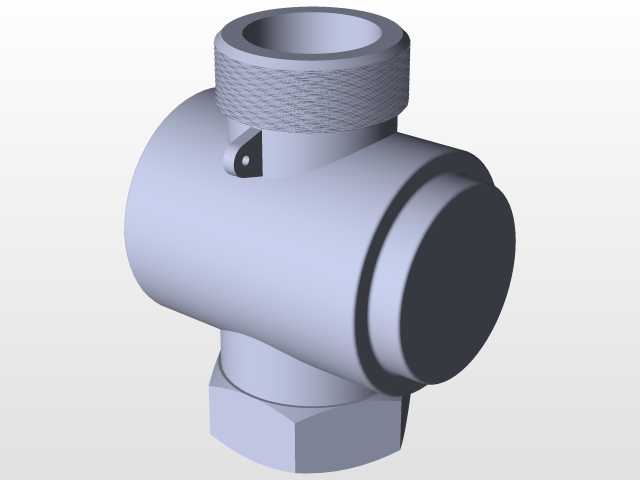

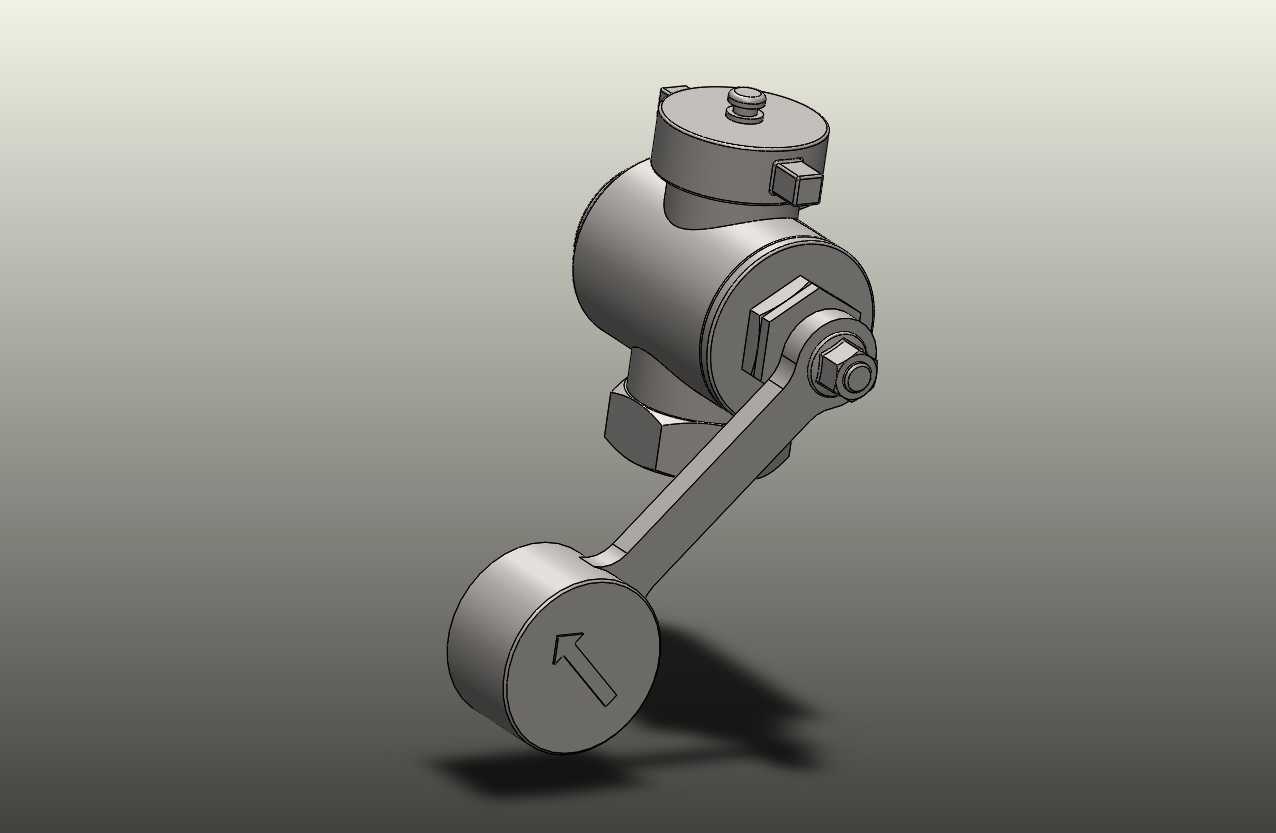

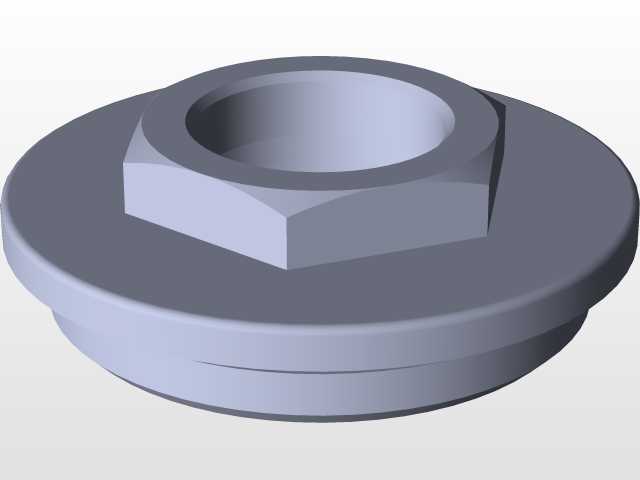

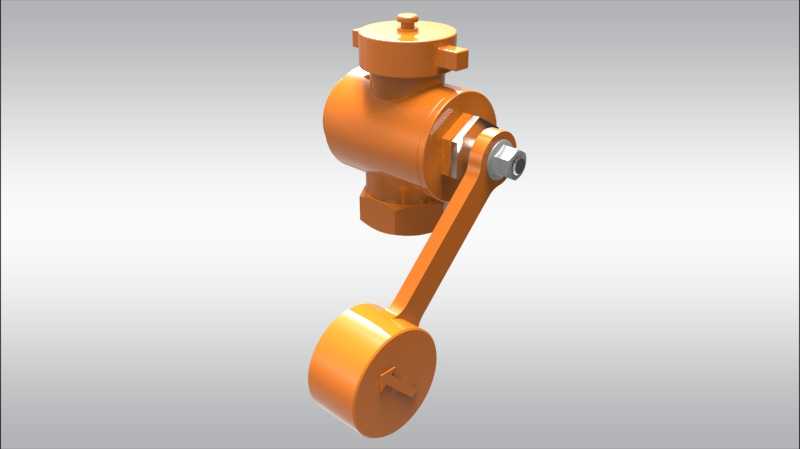

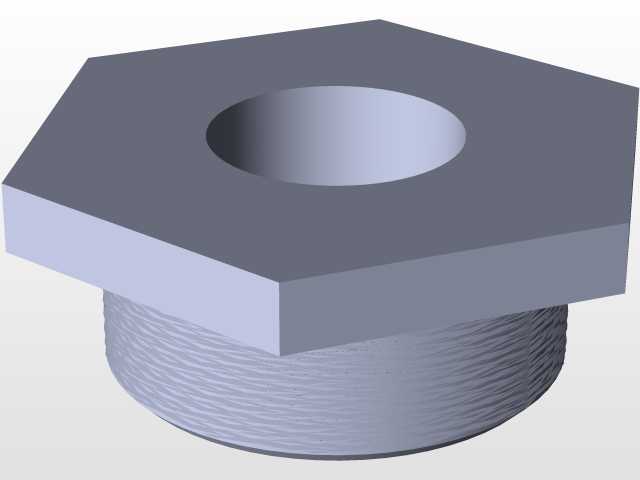

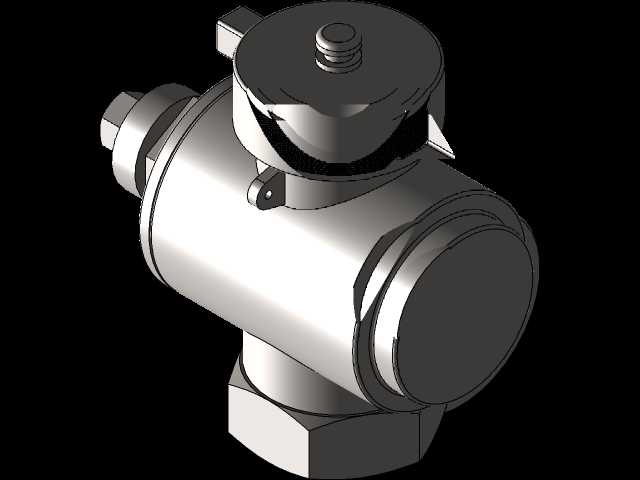

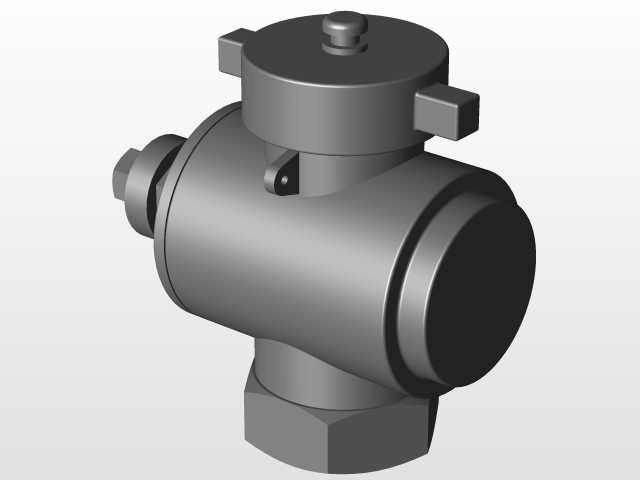

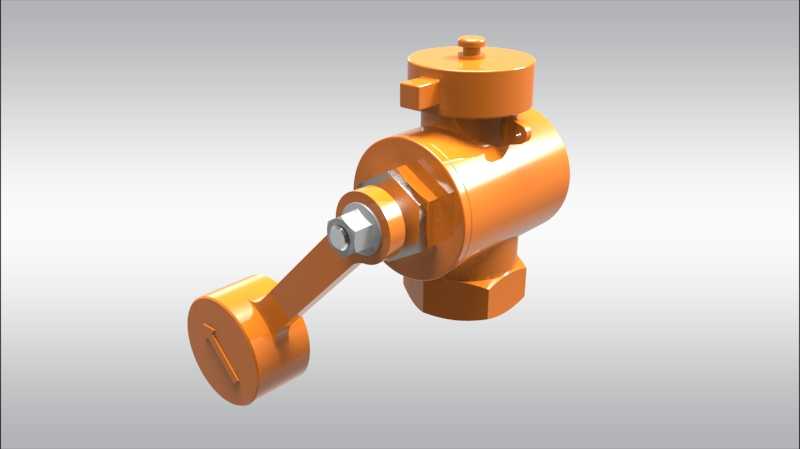

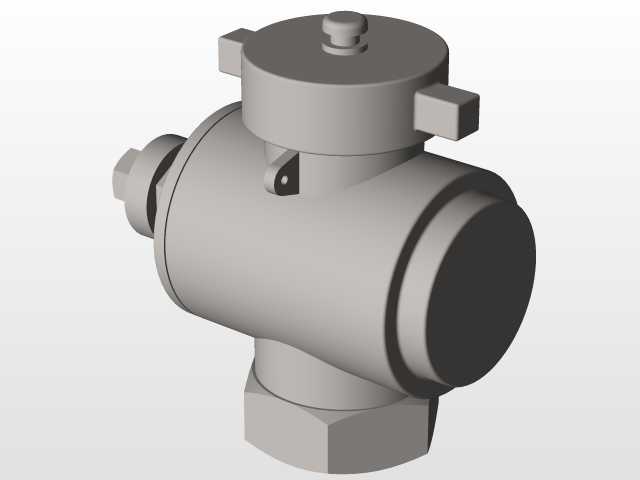

这款带重锤杠杆结构的探头阀，主要应用在需要依靠介质自身压力变化实现自动启闭的管路场景中，常见于小型蒸汽管网、冷凝水回收管路、低压流体输送系统的点位管控环节，无需额外接入电控或气动驱动源，依靠杠杆重锤的力矩平衡即可实现通路的自动通断控制，能在无人值守的管路点位完成超压泄放、液位联动通断的管控需求。从结构设计逻辑来看，整体采用角式阀体布局，进出流道呈垂直夹角布置，能适配管路转角位置的安装需求，减少管路弯头的使用数量，降低局部流阻损失。阀体上部的阀帽结构集成了阀杆导向腔，加工时需保证导向腔与阀座密封面的同轴度公差控制在0.05mm以内，避免阀杆升降过程中出现卡滞、密封偏磨的问题。侧置的杠杆组件通过销轴与阀杆伸出端铰接，杠杆末端的圆柱形重锤为实心铸铁材质，可通过调整重锤在杠杆上的固定位置改变力矩大小，适配不同开启压力的工况需求，杠杆与阀体接触位置设置有限位挡块，避免重锤过度下落导致阀瓣撞击阀座造成密封面损伤。阀瓣密封面采用堆焊硬质合金的结构设计，密封面宽度控制在3mm左右，既能保证密封比压满足低压工况的密封要求，又不会因为密封面过宽导致开启阻力过大。从安装边界来看，阀体两端的连接接口采用标准内螺纹结构，适配常规低压流体输送管路的连接尺寸，整体安装占用空间相较于同口径的弹簧式安全阀更小，重锤摆动范围内无其他突出结构，安装时只需预留杠杆摆动的径向空间即可，无需额外设置支撑结构。建模过程中对所有活动铰接位置都保留了合理的装配间隙，销轴与铰接孔的间隙控制在0.1-0.15mm之间，既保证活动部件转动灵活，又不会因为间隙过大导致阀瓣对中偏差。流道部分采用等径过渡设计，介质从下端口进入阀体后，流道截面无突变，能减少介质流经阀门时的紊流噪声，同时降低介质对阀体内壁的冲蚀速率。在实际选型应用中，这类重锤式探头阀的开启压力偏差可控制在设定值的±5%以内，回座压力比弹簧式结构更稳定，适合用在压力波动幅度较小、对启闭灵敏度要求不是极高的工况中，日常维护时只需定期检查铰接销轴的磨损情况、重锤固定螺栓的紧固状态即可，维护成本远低于带辅助驱动的自控阀门。
