带12mm接头的Rotarex电磁阀结构设计

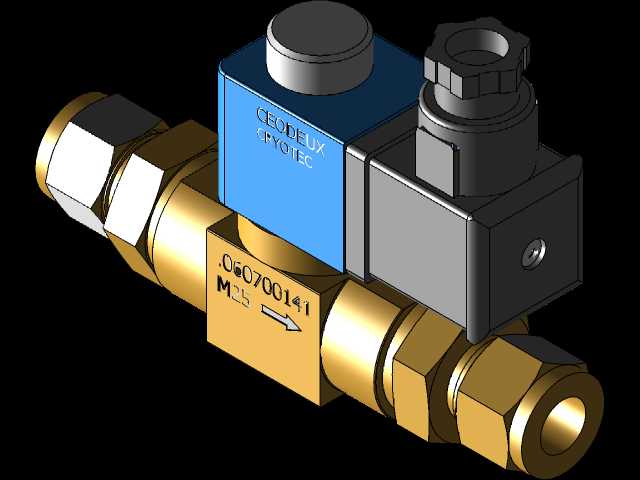

这款电磁阀主要面向中小通径流体管路的通断控制场景，常见于实验室气路分配、特种气体输送、小型液压动力单元、制冷机组冷媒回路这类对安装空间、密封可靠性有明确要求的工况中，核心作用是接收电信号后快速切换管路通断状态，实现流体流向、供给的自动化控制，无需人工手动操作阀门手柄。从结构设计来看，阀体采用黄铜锻压成型的流道结构，流道内壁做了光滑过渡处理，能减少流体经过时的压损，避免杂质在流道拐角处堆积卡滞阀芯；两端配置的12mm Hy-Lok规格双环接头，采用双卡套密封结构，安装时不需要额外焊接或者套丝，只需要将对应外径的管路插入接头后拧紧锁紧螺母，前后卡环会均匀咬合管路外壁形成硬密封，能承受中高压工况下的管路振动，不会出现常规螺纹连接容易出现的渗漏问题。上部的电磁驱动部分做了分体式布局，线圈模块与阀芯腔体之间设置了隔热隔磁的衬层，一方面避免线圈长期通电发热的温度传导到阀体导致流体介质温度异常波动，另一方面也能减少磁通量外泄，提升线圈通电时的电磁吸力利用率，保证低压供电状态下也能可靠吸合阀芯。顶部的手动应急按钮可以在断电调试、故障排查时手动顶开阀芯，临时导通管路，不需要拆解阀体就能完成气路通断测试，侧面的电气接口采用标准锁紧式接头，能匹配常规的工业线缆接头，接线后可以达到基础的防尘防泼溅等级，适配车间、设备舱这类非极端恶劣的安装环境。从安装边界来看，阀体主体的轴向长度适配12mm管路的常规安装间距，线圈部分的垂直高度不会超出小型设备的内部安装层距，两端接头的锁紧螺母预留了足够的扳手操作空间，安装时不需要特殊工装，用常规开口扳手就能完成锁紧作业；阀芯采用常闭结构设计，断电状态下依靠弹簧压力压紧密封垫切断流道，通电后电磁力克服弹簧弹力抬起阀芯导通流道，密封件采用耐低温、耐常见腐蚀介质的氟橡胶材质，能适配大部分工业气体、低压液压油、冷媒类介质的使用需求，不会出现长期接触介质后溶胀、硬化导致的密封失效问题。在做设备选型适配时，需要注意阀体的安装方向要和阀体上标注的流体流向箭头保持一致，反向安装会导致介质压力顶开阀芯出现内漏，线圈的供电电压要和铭牌标注参数匹配，避免电压不足导致吸合不到位或者电压过高烧毁线圈；建模时还原了卡套接头的咬合角度、线圈的安装定位槽、手动按钮的伸缩行程这些细节，能直接用于设备装配的干涉检查、管路布局模拟，不需要额外调整结构尺寸就能导出工程图用于加工参考。
