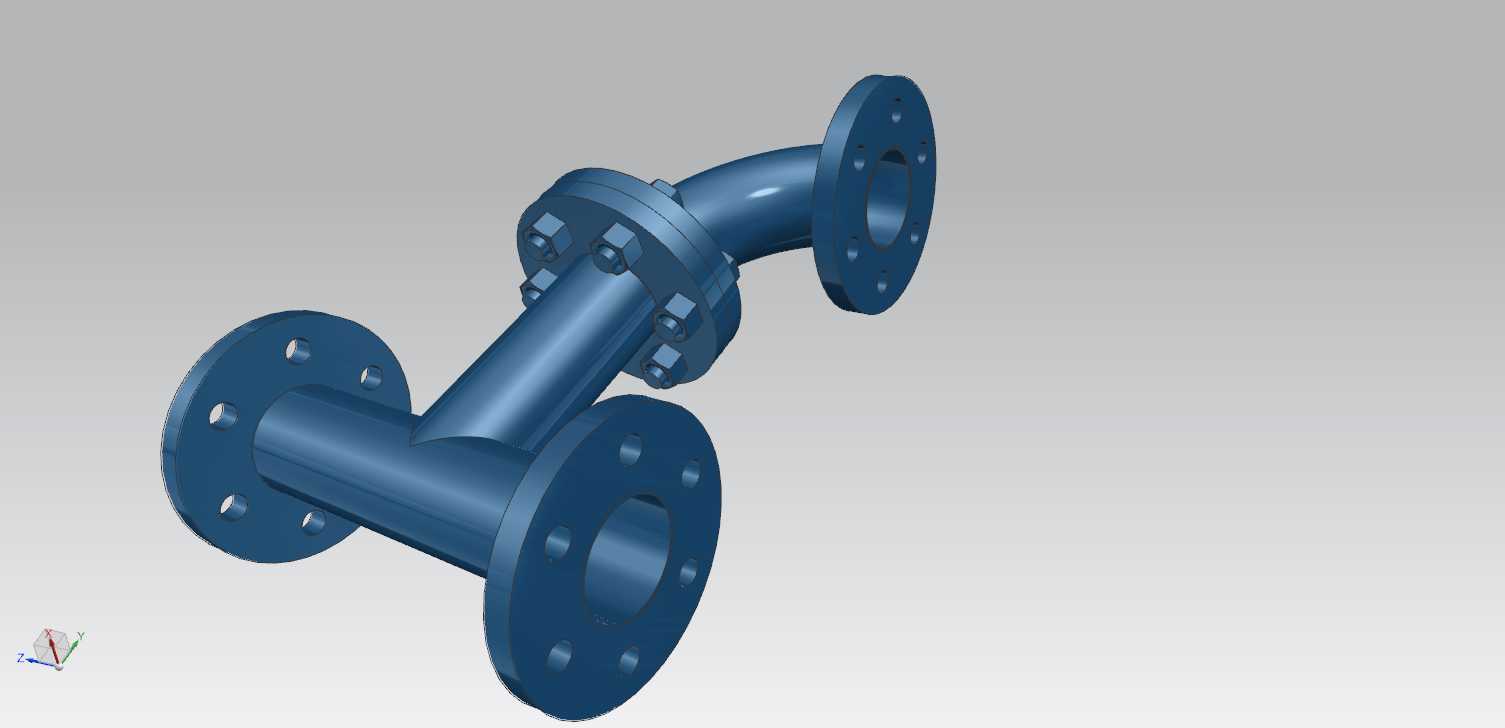

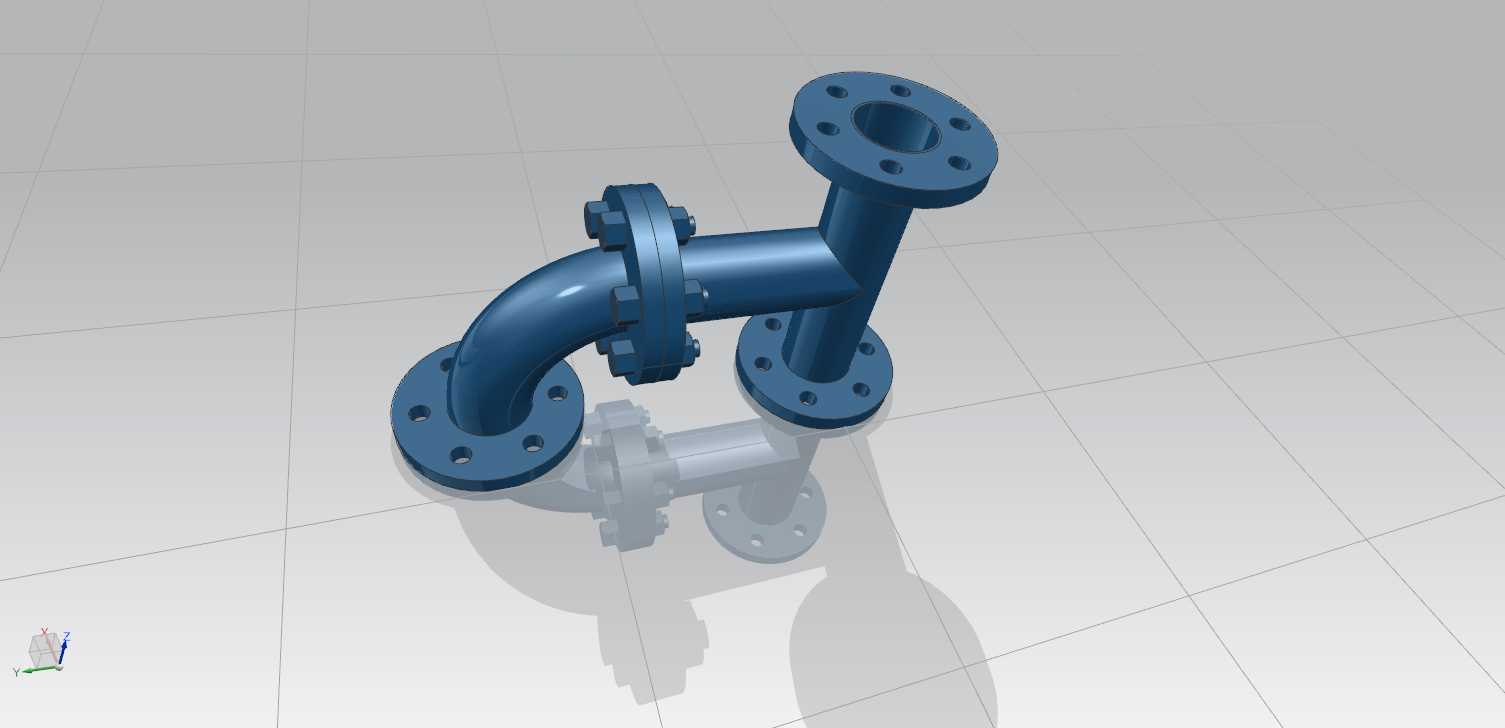

法兰连接组合式三通弯头管路构件

在化工流体输送、市政给排水、工业循环水系统、暖通空调管路布设场景中，这类组合式法兰连接管路构件是管路转向、分流布局里的核心适配部件，区别于单一走向的直管段，它能在有限安装空间内同时完成90度转向与支路分流的功能，减少管路中单独管件拼接的焊缝数量与密封泄漏点，提升管路整体运行可靠性。从结构设计逻辑来看，该构件将等径三通与90度弯头做了集成化整合，三个接口全部采用凸面带颈法兰结构，法兰盘上均匀分布螺栓通孔，安装时可通过配套螺栓螺母组件与对应管径的管路法兰做刚性连接，法兰密封面可适配橡胶垫片、金属缠绕垫片等多种密封件，满足不同压力等级、不同输送介质的密封要求。实际选型布设时，需要重点核对构件的三个法兰端面的中心距尺寸，确认弯头段的弯曲半径不会与周边布设的其他管路、设备支架产生干涉，三通支路的接口朝向要匹配支路管线的走向，避免安装时出现强行对口导致法兰密封面受力不均引发泄漏。构件的主体流道做了等径圆滑过渡设计，弯头段的内壁曲率经过优化，流体流经转向位置时不会产生明显的涡流区，可降低管路运行时的流体阻力与局部压损，减少输送过程中的能耗损失，同时也能避免流体中携带的固体杂质在转向位置沉积堵塞管路。法兰盘的厚度、颈段过渡圆角都参考了对应压力等级的管路法兰标准做参数匹配，螺栓孔的位置度公差控制在合理范围内，现场安装时无需额外修配就能与标准法兰顺利对接，三通与弯头的连接位置做了圆弧过渡加强处理，可承受管路运行时的水锤冲击与压力波动，避免长期运行后应力集中位置出现开裂渗漏。这类集成式管路构件相比单独采购三通、弯头再拼接安装的方案，能减少现场安装的工作量，降低拼接位置的密封失效概率，在空间紧凑的设备间、管廊布设场景中，能有效压缩管路占用的空间，提升管路布局的整洁度，日常运维时也能减少需要定期检查的密封点位，降低运维人员的巡检工作量。建模过程中，法兰盘的螺栓孔采用圆周阵列方式生成，流道内壁的曲面做了连续性检查，确保曲率过渡顺滑无突变，法兰密封面的粗糙度、螺栓孔的尺寸公差都参考通用管路附件标准做了对应设置，可直接用于管路布局的干涉检查、安装模拟，也能为后续的构件加工生产提供尺寸参考。
