12英寸双法兰式管道膨胀节结构设计

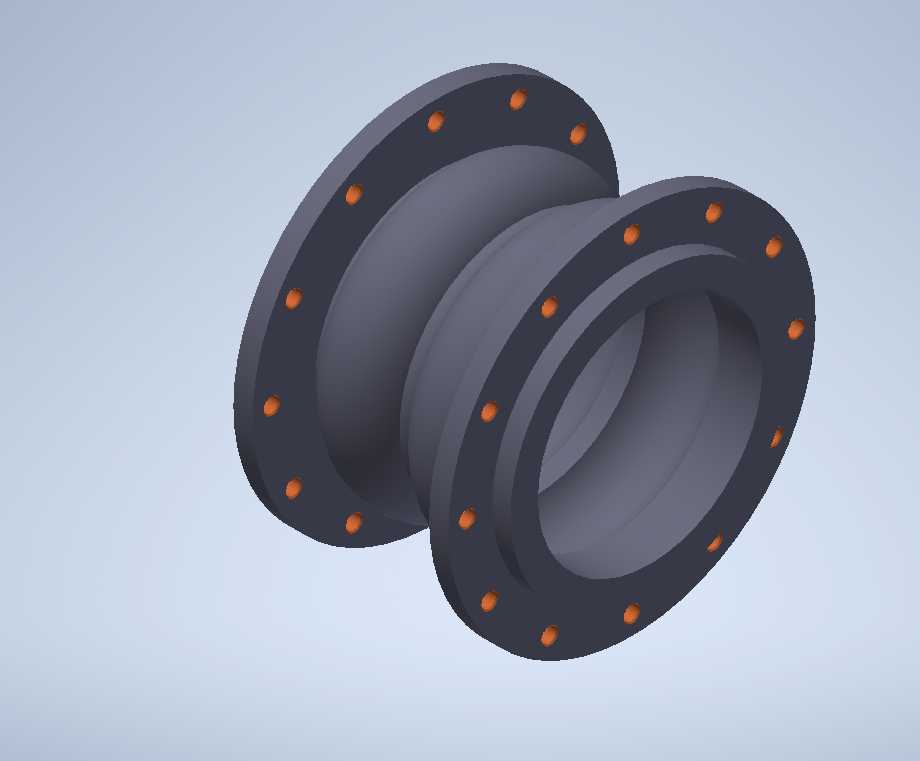

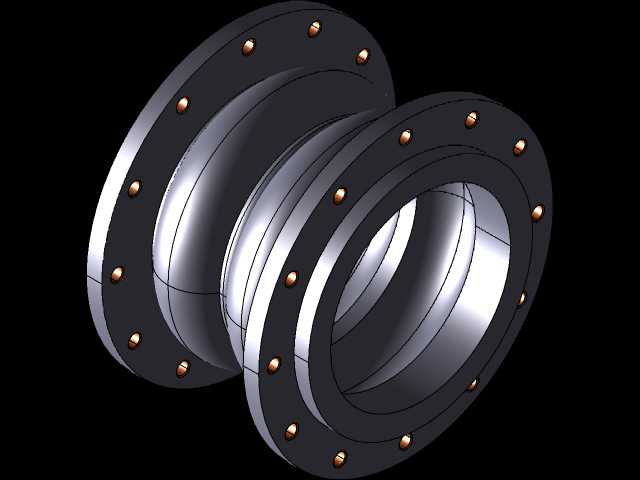

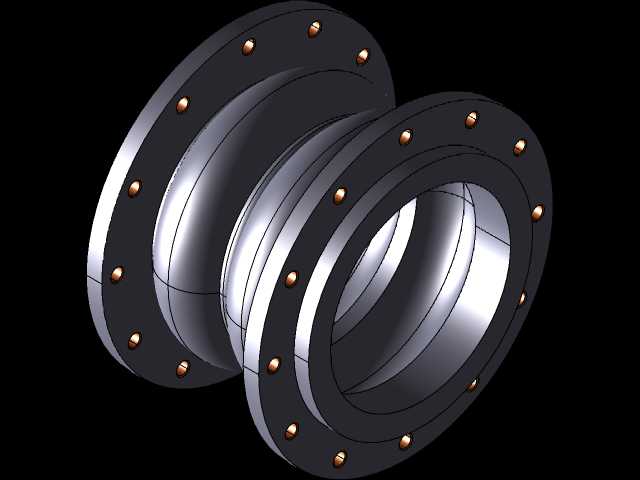

在市政给排水、化工流体输送、暖通空调循环水等管路系统中，管道受介质温度变化、设备运行振动、地基不均匀沉降等因素影响，极易产生轴向位移、横向偏折与角向错位，若未设置合理的补偿构件，管路焊缝、法兰密封面会持续受附加应力作用，最终出现泄漏、结构开裂等故障，12英寸规格的双法兰膨胀节正是针对这类工况设计的管路补偿元件。该款膨胀节采用两端带螺栓孔的法兰连接结构，法兰端面的密封面平整度满足管路密封要求，周向均匀分布的螺栓孔适配同压力等级的常规管道法兰安装标准，安装时无需额外加工适配连接件，可直接与同通径的管路、泵阀进出口对接。中间的柔性波纹段是核心功能结构，采用多层复合橡胶材质模压成型，可在允许的位移范围内吸收管路的轴向伸缩量，同时能补偿一定范围内的横向错位与小角度角向偏转，避免管路硬连接状态下的应力集中。从设计逻辑来看，建模阶段首先确定12英寸公称通径对应的法兰外径、螺栓孔分布圆直径、螺栓孔数量与孔径参数，严格匹配对应压力等级的法兰尺寸规范，保证安装时的互换性；中间柔性段的波高、波距参数经过反复校核，既保证足够的位移补偿量，又避免柔性段过长导致的管路失稳、介质流阻过大问题。法兰与柔性段的衔接位置做了圆弧过渡处理，避免直角结构造成的应力集中，同时减少介质流经时的局部涡流损失。在实际选型应用中，该规格膨胀节多用于通径300mm级别的中低压管路，常见安装位置在水泵进出口、换热器管路接口、长距离直管线的分段补偿处，除补偿位移外，还可有效阻隔水泵、压缩机等动设备运行产生的振动沿管路传递，降低管路系统的振动噪音，延长后端精密阀门、仪表的使用寿命。建模过程中对法兰端面的密封槽结构、螺栓孔的位置度做了精准还原，柔性段的波纹曲面做了连续顺滑处理，无建模破面、曲面褶皱问题，可直接用于管路装配干涉检查、安装模拟，也可作为同类产品结构优化的参考模型，帮助设计人员快速核对安装边界尺寸，提前预判管路布置中可能出现的安装干涉、补偿量不足等问题。需要注意的是，该类膨胀节安装时需预留足够的压缩/拉伸余量，法兰螺栓紧固时需对称均匀施力，避免局部压力过大损坏柔性密封段。
