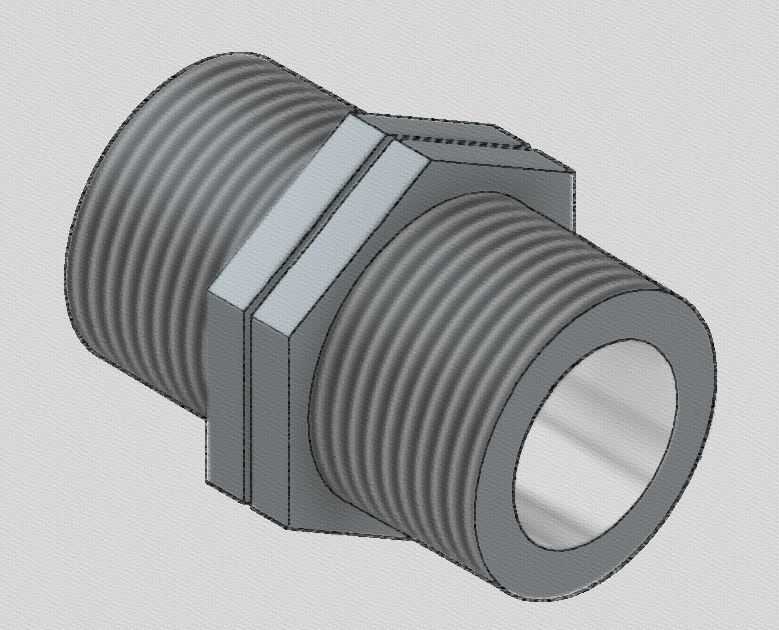

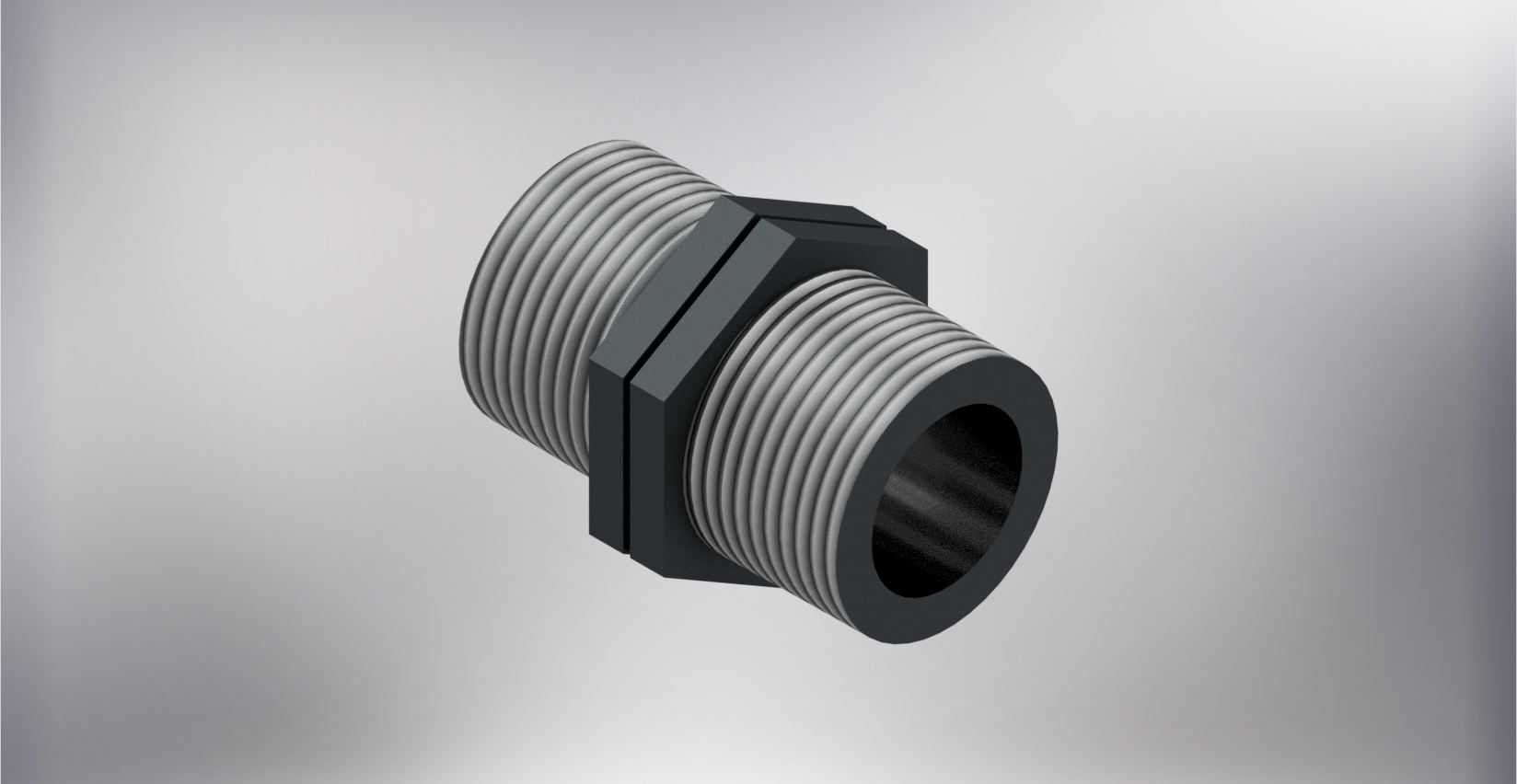

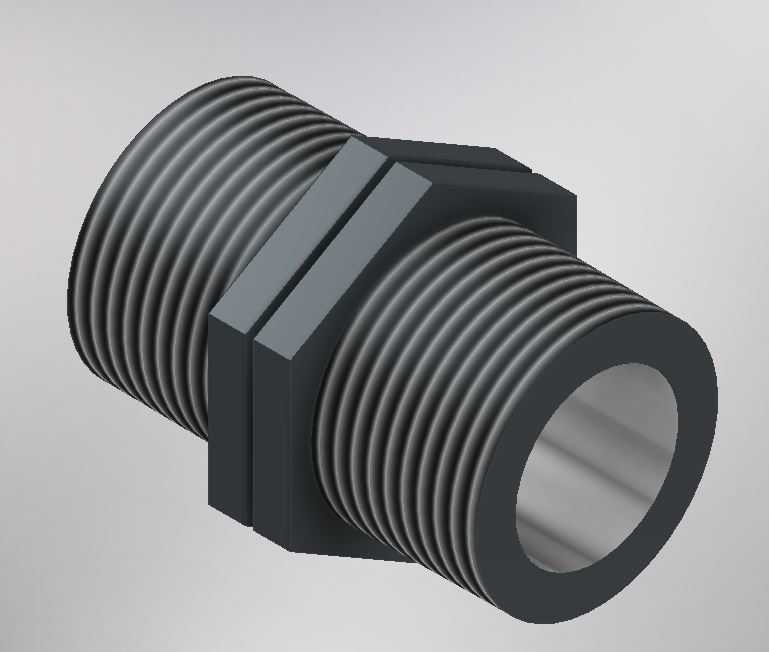

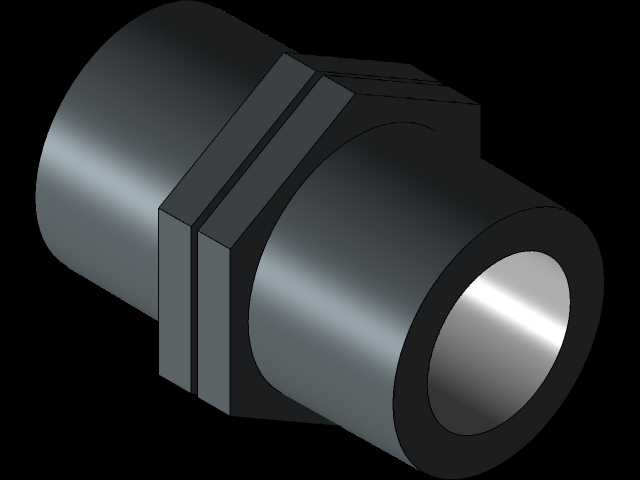

1英寸PVC外丝NPT螺纹接头结构设计

这款1英寸规格的PVC外丝接头，是民用给排水、化工流体输送、小型水处理设备管路系统中极为常用的连接件，两端采用NPT标准外螺纹设计，中间设置六角拧转卡位，整体长度55mm，适配常规1英寸PVC管路的对接需求。从实际工程应用场景来看，这类接头主要用于PVC管路与带内螺纹接口的阀门、仪表、设备端口的过渡连接，在家庭供水改造、泳池水循环系统、低压化工药剂输送管路、农用灌溉支管接驳场景中使用频率极高，PVC材质本身具备优异的耐酸碱腐蚀性能，重量远低于同规格金属接头，安装时无需做防锈防腐处理，能大幅降低现场施工的工作量。设计过程中，首先要明确NPT螺纹的锥度参数，这类密封型管螺纹依靠牙型变形实现密封，建模时需要严格遵循1:16的锥度要求，牙型角60度，配合公差要控制在标准范围内，避免安装时出现过紧滑牙或者过松渗漏的问题。中间的六角卡位尺寸需要适配常规活动扳手、管钳的咬合尺寸，卡位的厚度要满足拧紧时的扭矩强度要求，避免拧转过程中六角部位出现开裂变形，毕竟PVC材质的抗扭强度远低于黄铜、不锈钢等金属材质，卡位的过渡圆角需要做合理设计，减少应力集中的风险。接头的通径尺寸要和1英寸PVC管材的内径匹配，避免通径缩小造成管路流阻增大，影响流体输送效率，内壁要做光滑过渡处理，减少流体输送过程中的压损，同时避免介质中的杂质在接头位置淤积。两端螺纹的收尾段要做合理的退刀结构设计，符合实际注塑生产的工艺要求，避免出现注塑缺陷影响螺纹的配合精度。安装边界方面，这类接头在管路布置时需要预留足够的扳手操作空间，六角卡位距离相邻管壁或者其他部件的距离不能小于扳手最小回转半径，避免安装时无法施加足够的拧紧扭矩，同时PVC接头拧紧时不能过度施力，依靠螺纹配合加生料带辅助密封即可，过大的扭矩会造成螺纹部位开裂，留下渗漏隐患。在三维建模过程中，需要重点还原螺纹的真实牙型，不能用贴图代替真实螺纹特征，方便后续做装配干涉检查、管路应力仿真分析，也能直接导出工程图用于生产加工或者3D打印样件验证。这类塑料接头的壁厚设计要兼顾强度和材料成本，壁厚过薄会导致承压能力不足，管路打压测试时容易出现爆裂，壁厚过厚则会增加材料成本，同时注塑冷却时间变长，生产效率降低，通常这类1英寸PVC接头的承压等级在1.0MPa左右，能满足绝大多数低压流体输送场景的使用需求。
