双法兰式异径管道扩径连接接头

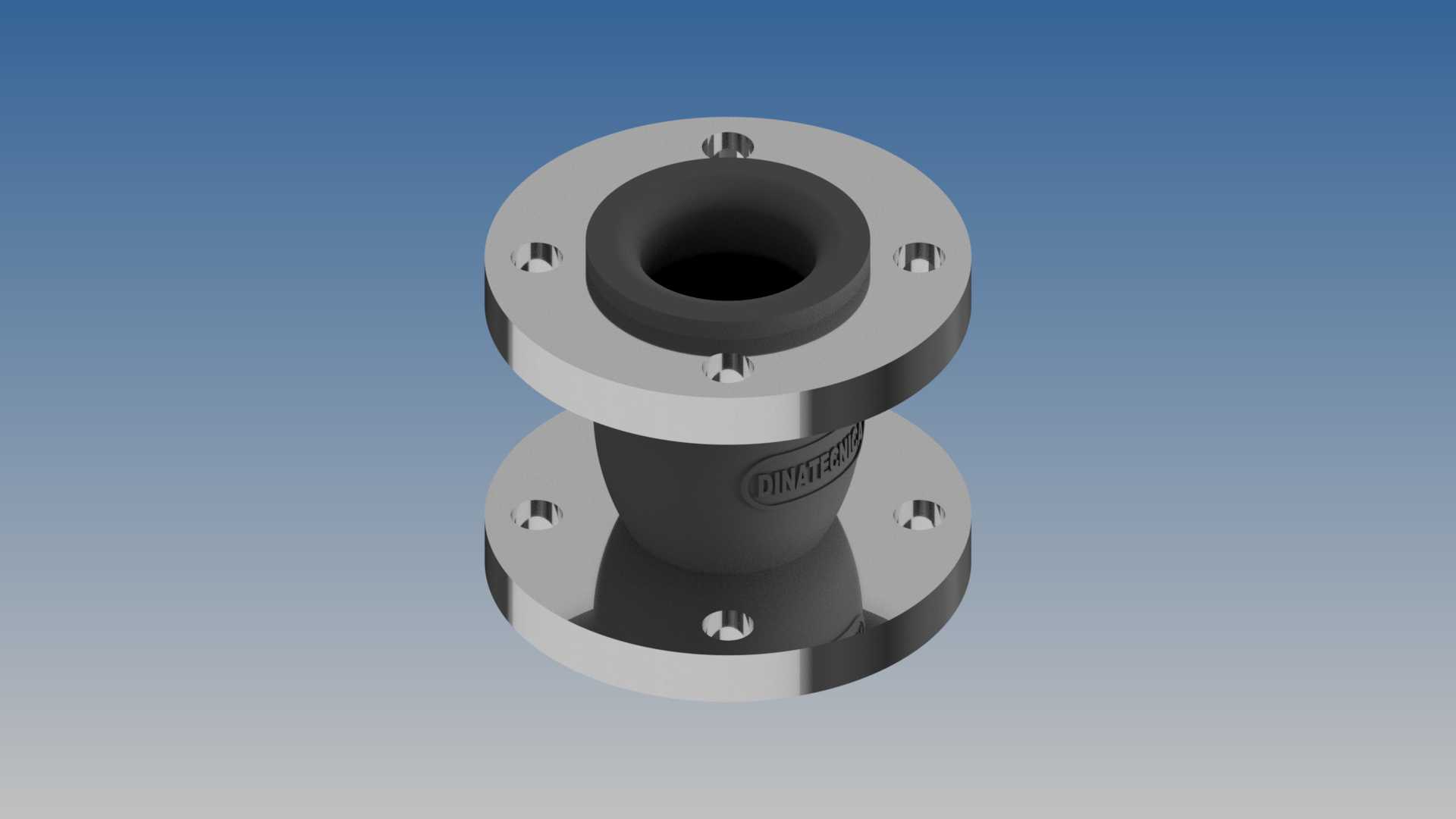

这款双法兰结构的扩径连接部件，主要应用在工业流体输送管路的变径衔接场景，常见于化工流体输送、市政给排水、暖通循环水、工业制程物料输送等管路系统中，用来实现两段不同通径管道的平顺过渡连接，避免管路通径突变带来的流阻激增、紊流冲刷、局部压损过大等问题。从结构设计来看，部件两端采用标准凸面法兰结构，法兰端面上均匀分布螺栓安装孔，安装时可通过配套螺栓螺母与对应通径的管道法兰实现刚性密封连接，法兰密封面可适配非金属平垫片、金属缠绕垫片等多种密封件，满足不同压力等级、不同输送介质的密封需求。中间的过渡段采用平滑变径的流线型内腔设计，没有突兀的台阶结构，流体经过时可以顺着渐变的内腔壁流动，大幅降低局部阻力系数，减少输送过程中的能耗，同时也能避免介质中固体颗粒在变径位置沉积堵塞，尤其适合带有少量固体杂质的流体输送工况。在安装边界上，两端法兰的螺栓孔中心圆、法兰外径、密封面尺寸均匹配对应公称通径的法兰标准，安装时不需要额外加工适配连接件，直接对接同标准的管道法兰即可完成装配，两端法兰的端面平行度在建模时做了严格控制，避免安装时出现密封面偏斜导致的泄漏问题。部件主体分为金属法兰段与中间过渡段，金属法兰部分采用刚性结构设计，保证螺栓锁紧时的结构强度，不会因为长期受螺栓压紧力出现形变；中间过渡段采用耐磨耐蚀的材质结构，可适配多数常规工业输送介质的腐蚀、冲刷工况，延长部件的整体使用寿命。在建模过程中，对法兰螺栓孔的位置度、过渡段的壁厚均匀性都做了参数化控制，既保证结构强度满足管路压力工况要求，也避免不必要的材料冗余，兼顾制造成本与使用可靠性。这类扩径接头在管路改造、产线升级的场景中使用频率很高，当原有管路通径无法满足新的流量需求时，不需要整段更换管路，只需要在变径位置加装该接头即可完成通径匹配，大幅降低管路改造的施工量与改造成本，同时法兰连接的形式也方便后期管路维护拆卸，不需要切割管路即可完成部件更换。
