管道系统用三通式法兰连接工业阀门

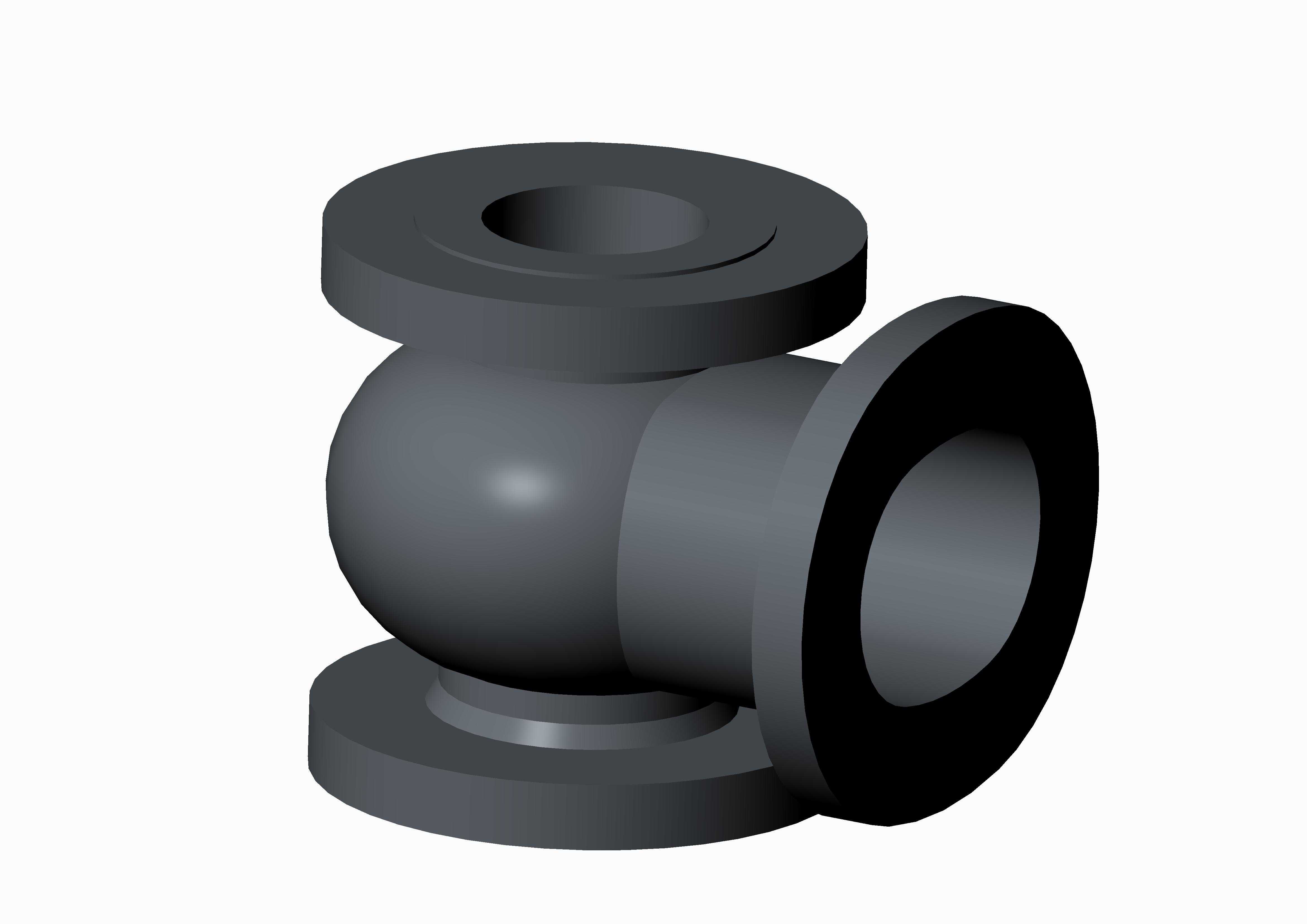

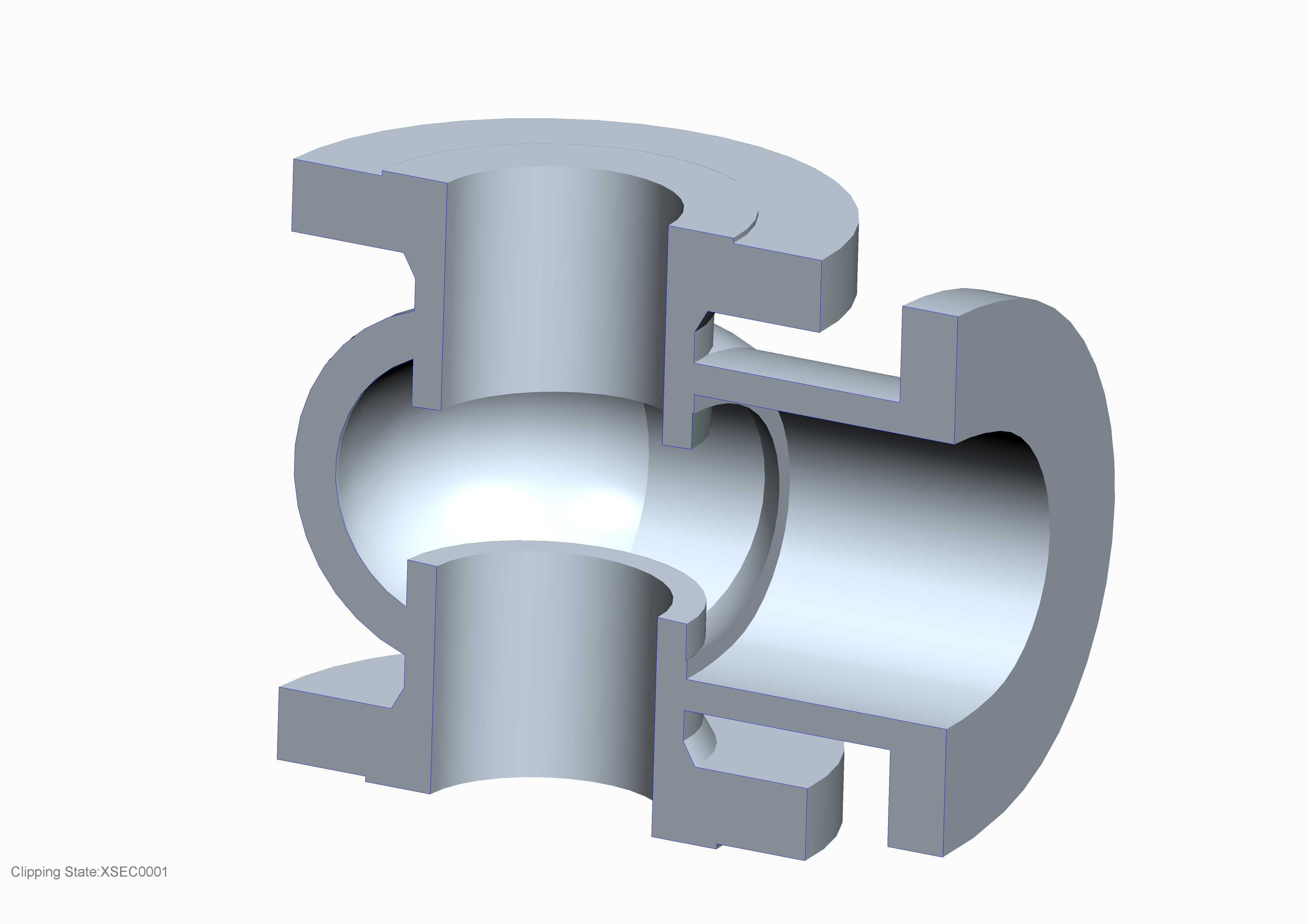

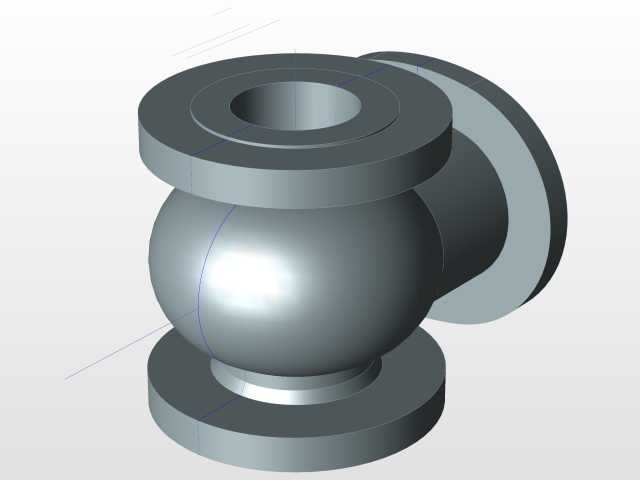

这款三通结构的工业阀门，主要面向化工、市政给排水、暖通循环、油气输送等领域的管道系统布设场景，核心作用是实现管路内流体的流向切换、支路分流或是多管路介质合流，在需要调整介质输送路径、不中断主管道运行即可接入旁路的工况中十分常用。从结构设计来看，阀体采用三通式腔体构型，三个接口端均设置标准法兰盘结构，法兰端面预留了密封件安装的止口位，安装时可通过法兰螺栓实现与对应管径管道的刚性连接，密封性能可靠，能适配中低压工况下的流体输送需求，避免介质输送过程中的跑冒滴漏问题。建模过程中优先考虑了实际安装的边界约束，三个法兰端的连接孔位按照通用法兰标准做了等距圆周排布，阀体中腔的流通截面做了平滑过渡处理，减少介质在腔体内流动时的阻力损失，避免直角转折造成的介质紊流、冲蚀阀体内壁的问题。阀体外部的轮廓做了等壁厚设计，在保证腔体承压能力满足工况要求的前提下，尽可能控制阀体整体重量，降低管道支架的承载负荷。两个轴向对齐的法兰接口用于接入主管道通路，侧向伸出的法兰接口用于连接旁路管线，日常运行时可通过内置的阀芯结构控制通路状态，既可以实现主管道直通输送，也可以切换为侧向支路导通，或是实现三个接口的同时连通完成介质分流合流。建模时对法兰的安装基准面做了精准的位置约束，三个接口的端面垂直度、同轴度都按照实际加工的公差要求做了参数化设定，方便设计人员直接调用模型完成管路排布时的干涉检查，提前预判安装时是否会和周边管线、支架、设备产生位置冲突，减少现场安装时的整改工作量。阀体中腔的球形过渡结构，相比直角三通的腔体结构，能更好地分散介质压力对阀体壁面的冲击，提升阀门在长期带压运行下的结构稳定性，法兰盘的厚度、连接孔的孔径参数都匹配对应压力等级的法兰标准，不需要额外调整即可适配同规格的管道连接需求，在管路改造、设备配套的选型设计阶段，该模型可以直接嵌入整体管路装配体，完成管路走向的模拟、安装空间的校核，帮助设计人员快速完成方案迭代。
