手动球阀及配套启闭操作扳手结构

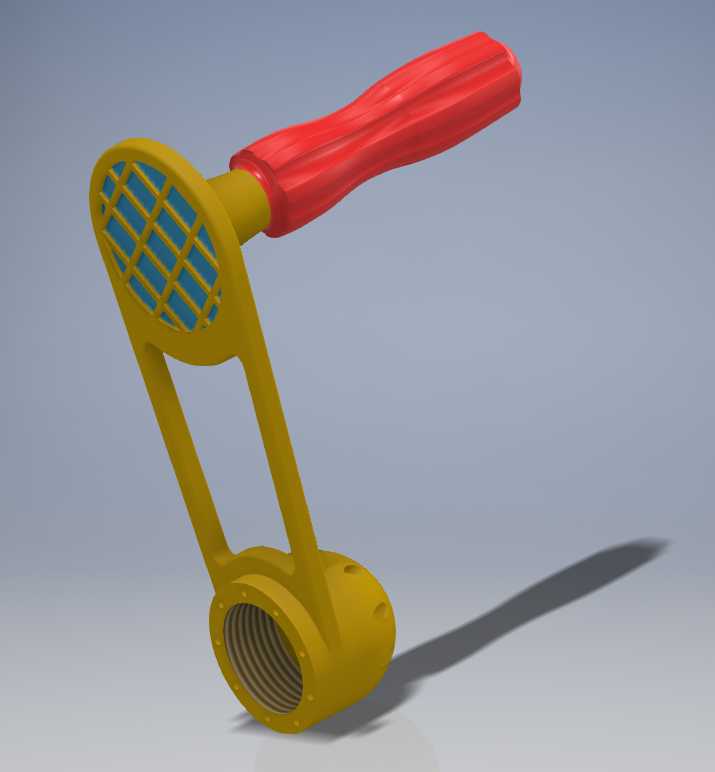

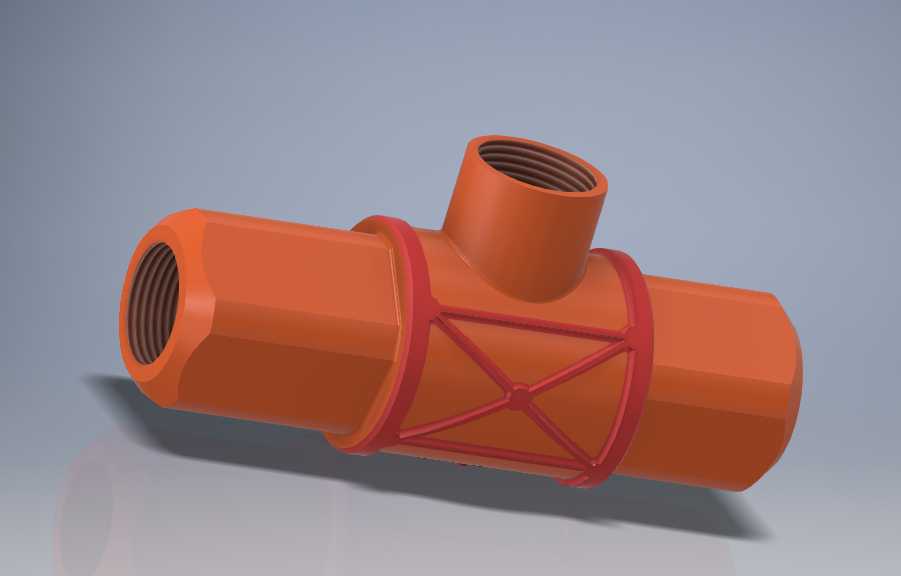

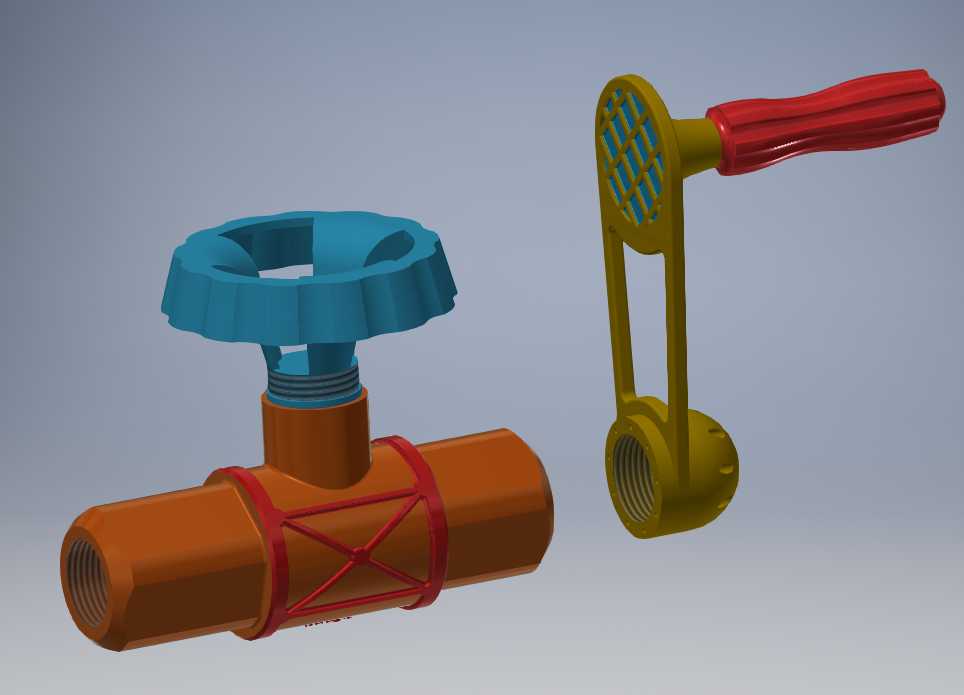

这套结构包含手动直通球阀本体与配套的启闭操作扳手，核心应用场景集中在民用给排水、小型化工支路、暖通循环水等低压流体输送管路中，承担管路通断控制的核心功能，日常操作无需额外辅助工具，徒手即可完成启闭动作，适配现场无动力源的手动操作工况。从功能特性来看，球阀本体采用直通式流道设计，介质流经时的流阻远小于截止阀类结构，全开状态下流道与管路通径基本一致，不会造成明显的介质压降，也不容易在阀腔内部积存介质残渣，适合输送清水、低粘度油品、无强腐蚀性的低压流体。阀体外部的加强筋结构并非装饰设计，而是针对塑料阀体的受力特性做的补强，在管路两端拧紧安装、承受内压载荷时，筋条可以分散阀体壳壁的应力，避免安装力矩过大导致阀体开裂，同时也能提升阀体长期承压的抗蠕变性能。顶部的手轮采用防滑棱边+镂空结构，既可以减轻整体重量，也能在手部带水或者沾有少量油污时提供足够的操作摩擦力，转动手轮时的施力半径经过匹配，额定工作压力下启闭所需的操作力矩控制在普通人徒手施力的舒适区间，不会出现拧不动或者操作过松导致密封失效的问题。配套的扳手是针对同规格球阀的备用操作件，当顶部手轮出现损坏、或者操作空间狭窄无法转动整圈手轮时，可以将扳手的套口卡在阀杆的驱动部位，通过90度转动完成快速启闭，扳手的手柄做了防滑纹理设计，长力臂结构可以降低狭窄空间内的操作施力力度，网格式的头部结构在保证结构强度的前提下减少了材料用量，降低构件自重。从安装边界来看，阀体两端采用内螺纹连接结构，适配同通径的外螺纹管路接头，安装时不需要额外焊接或者法兰固定，只需要在螺纹处缠绕密封带即可完成装配，整体轴向安装长度与同通径的普通内螺纹球阀保持一致，可以直接替换现有管路上的同规格损坏阀门，不需要调整现有管路的安装间距。设计过程中针对手动操作的受力点做了多处优化，比如阀杆与阀体的配合部位做了限位结构，转动到全开或者全关位置时会有明显的卡位反馈，避免操作人员过度转动导致密封件磨损，手轮与阀杆的连接采用防脱结构，长期操作不会出现手轮脱落的问题，扳手的套口尺寸与阀杆的驱动方头做了公差匹配，既不会因为间隙过大导致打滑，也不会因为间隙过小出现卡滞无法套入的问题。
