熔炉用多通道电缆连接接头结构

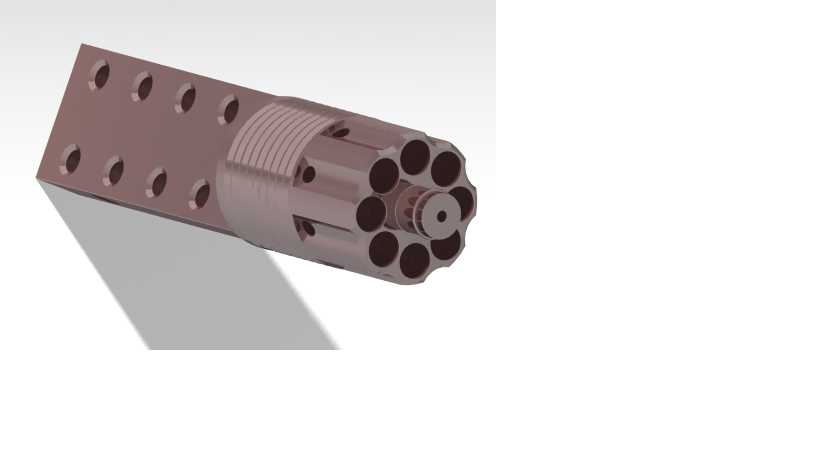

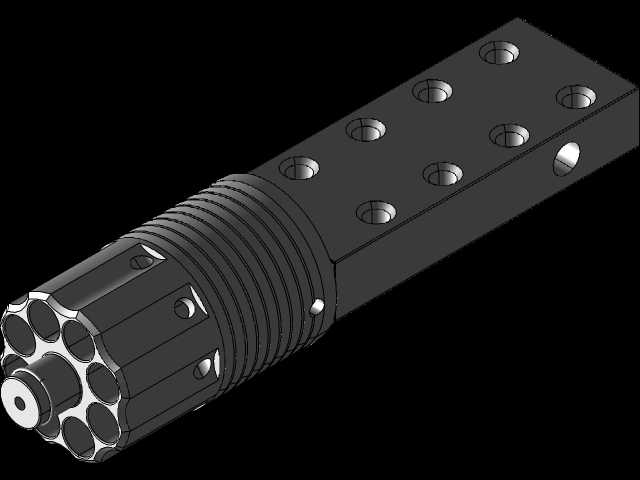

该接头主要应用于工业熔炼设备的电缆接驳场景，在高温作业的熔炉周边，需要将多组动力电缆、信号线缆稳定接入炉体配套的电控或加热组件，这类接头需要同时兼顾多线缆集成固定、接驳处结构强度以及安装适配性，避免高温环境下线缆松脱、接驳错位引发的设备故障。从结构设计来看，接头整体分为两个功能段，一侧为带阵列安装孔的扁平固定段，该段表面排布两排共十二个通孔，可通过螺栓直接固定在炉体侧壁的预设安装位上，固定段的厚度与安装孔间距匹配常规熔炉壳体的安装基准，安装后贴合面无突出缝隙，能减少炉边热量对接头内部接驳位的直接传导。另一侧为圆筒形接驳端，端面均匀分布八个圆形线缆穿入孔，中心位置设置定位芯轴，穿入孔的孔径适配常规工业动力电缆的线径，线缆穿入后可通过筒身预设的环形锁紧结构完成固定，避免拉扯导致的线芯脱落。设计过程中优先考虑了现场安装的操作便利性，固定段的安装孔采用沉孔设计，螺栓锁紧后头部不会突出安装平面，不会与周边的走线槽、防护板产生干涉；圆筒段的外圆预留了防滑纹理，现场施工时可借助普通管钳完成接头的对位锁紧，不需要定制专用工装。从安装边界来看，接头整体轴向长度适配炉体侧壁到接线端子排的常规间距，固定段的宽度小于炉体侧方预留的安装窗口尺寸，不需要额外对炉体结构进行扩孔改造；圆筒段的外径匹配常规电缆保护套管的内径，接驳完成后可直接套设防护套管，对接头位置进行隔热、防粉尘防护。多通道的集成设计替代了传统单根电缆单独接驳的零散结构，减少了炉体侧壁的开孔数量，也降低了多线缆排布时的杂乱程度，日常检修时可直接通过该接头完成整组线缆的拆装，不需要逐根拆线对位，能有效缩短熔炉设备的停机维护时长。结构上所有转角位置都做了圆角过渡，没有尖锐棱角，避免现场安装接线时划伤线缆绝缘层或是施工人员，金属材质的本体也能适配熔炉周边的高温作业环境，长期使用不会出现材质老化变形的问题。
