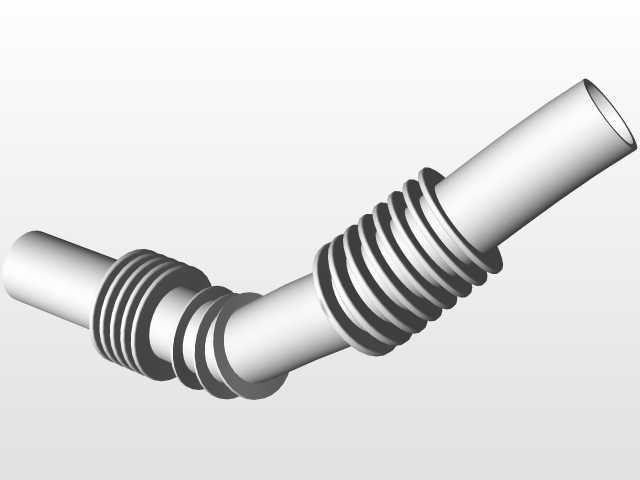

带多段波纹缓冲结构的金属弯管

这类带多段波纹结构的弯管，在流体输送管路系统中承担着转向连接与位移补偿的双重作用，常见于液压系统、冷却循环管路、车用进气及排气支路、工业设备气动回路等场景，用来抵消管路安装时的同轴度误差，同时吸收设备运行过程中产生的振动与管路热胀冷缩带来的微量位移，避免硬管连接状态下应力集中导致的接口开裂、管路断裂问题。从结构设计来看，管身主体为等径金属圆管，弯折段设置了三组波纹缓冲结构，每段波纹由多层环形凸起构成，这种分段式波纹设计相比整段波纹管，在保证补偿量的同时能更好地维持管路整体刚性，避免管路过软在高压流体冲击下产生过度晃动。建模过程中需要先确定弯管的整体弯折角度与两端直管段的长度，保证两端接口能够匹配对应管路的安装间距，波纹段的凸起高度、波纹间距需要结合管路的工作压力、所需补偿的位移量来设定，波纹凸起过高会降低管路承压能力，间距过小则会限制弯曲补偿的自由度，每段波纹的两端都设置了平滑过渡的凸环，既可以作为波纹段的结构加强筋，也能在管路穿装固定时作为定位基准。安装边界上，两端直管段为光滑圆柱面，可适配卡套式接头、焊接接头、快插接头等多种常规管路连接形式，波纹段的最大外径比直管段大出一定尺寸，安装时需要预留足够的径向空间，避免波纹部分与周边结构件产生摩擦干涉，弯折处的曲率半径经过优化，既保证管路转向顺畅，减少流体流经弯折处的阻力损失，也避免弯折半径过小导致管身内壁出现褶皱、影响流体流通效率。实际选型应用时，需要结合管路内输送的介质类型、工作温度、压力范围匹配对应的管材，金属材质的该类弯管可耐受较高的工作温度与压力，波纹结构的存在让管路在安装时允许一定的角度偏差，降低现场安装的对位难度，同时设备运行时的振动会被波纹段的弹性形变吸收，减少振动向相邻管路部件的传递，降低管路系统的整体噪音与连接松动风险。建模时需要注意波纹段与直管段、弯折段的衔接处做平滑过渡处理，避免出现尖锐棱角导致的应力集中问题，保证模型在后续做有限元受力分析时能够准确反映管件的实际受力状态，两端的管口端面需要保证与管身轴线垂直，确保模拟装配时接口能够完全贴合，不会出现模拟装配的干涉误差。
