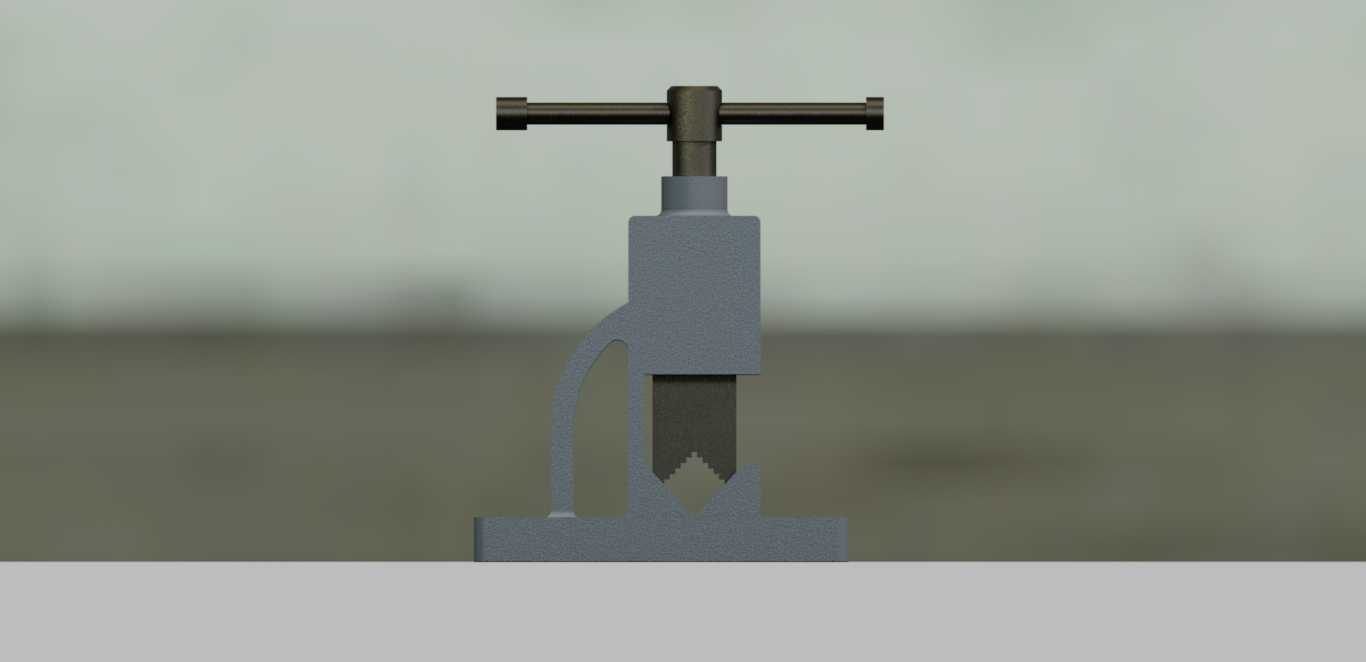

手动螺旋式管装工件夹紧工装结构

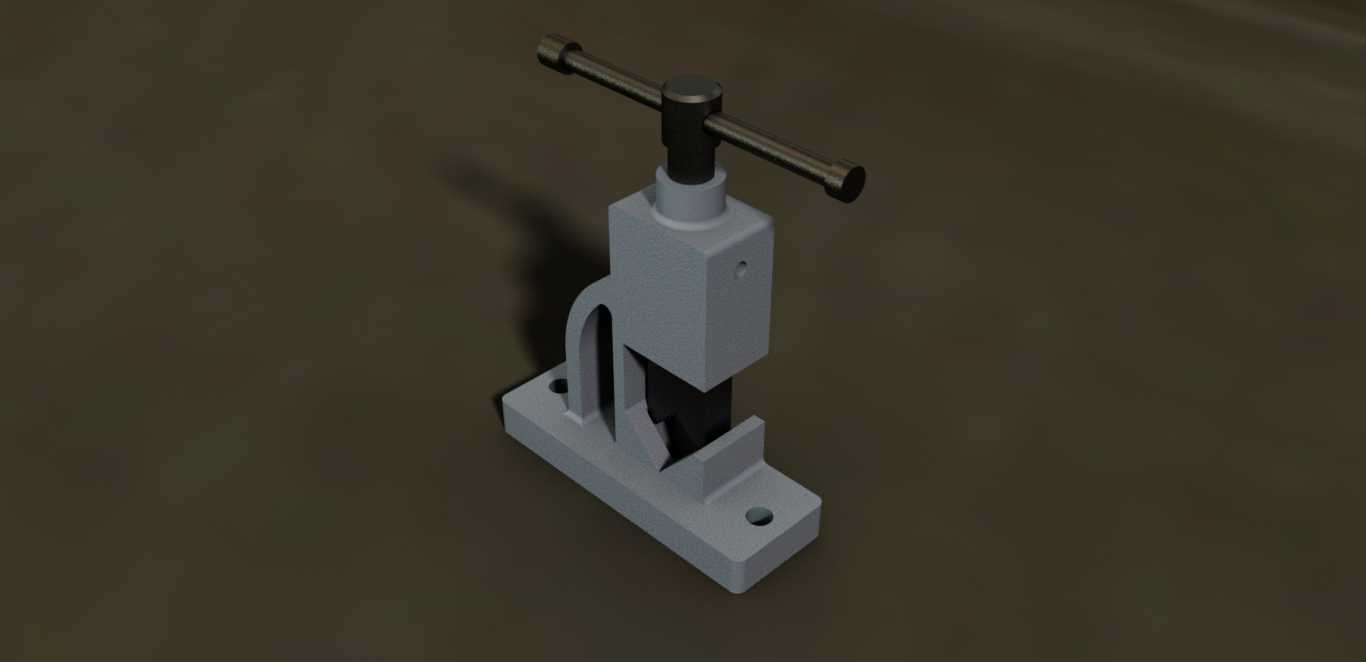

这款手动螺旋夹紧结构，常被用于小管径工件的装夹固定场景，在小型机加工工位、管道维修现场、五金装配作业线都能见到它的应用，区别于普通台虎钳的宽口夹持设计，它的钳口做了适配圆弧面的咬合结构，装夹圆形管件时不会出现工件打滑、表面压痕过深的问题，能稳定固定外径在适配范围内的金属管、硬质塑料管，方便操作人员对管件进行锯切、套丝、打磨、端部修形等加工作业。从结构设计逻辑来看，整体采用C型开式机架布局，底部带两个安装沉孔的安装座可以通过螺栓固定在木质工作台、钢制工位架或者移动维修台面上，安装时需要保证底座贴合安装面，两个固定螺栓对角锁紧，避免夹紧作业时机架出现翘曲晃动。顶部的螺旋传动副采用梯形螺纹设计，相比普通三角螺纹拥有更好的自锁性能，夹紧后不会因为作业过程中的振动出现松脱，T型手柄的力臂长度经过匹配计算，操作人员单手施加作用力就能输出足够的夹紧力，不需要额外加接延长杆，避免螺纹副因为过载出现滑牙损伤。钳身的导向槽和滑动压块采用小间隙配合，压块下行过程中不会出现偏摆，保证钳口上下咬合面的平行度，夹持管件时受力均匀，不会把薄壁管件夹变形。机架的立板和底座之间做了圆弧过渡加强筋，在承受最大夹紧力时可以分散应力集中点，避免长期使用后机架出现开裂变形。钳口的咬合面做了细齿防滑处理，齿向和管件轴向垂直，夹持时咬合力可以牢牢嵌住管件表面，即便是带轻微油污的管件也不会出现转动打滑。整体结构没有复杂的传动零件，日常维护只需要定期给螺旋副加注少量润滑脂，就能保证操作顺畅，长期使用后如果钳口磨损，也可以单独更换压块部件，不需要整体报废，在小型维修站点、家庭五金作业场景、职业院校钳工实训工位都有很高的适配性，安装时不需要预留过大的操作空间，底座安装孔的中心距适配多数常规工位台的预留孔位，T型手柄转动时的最大回转半径也做了控制，不会和周边放置的工具、工件产生干涉。
