室内消防供水泵组管路系统设计

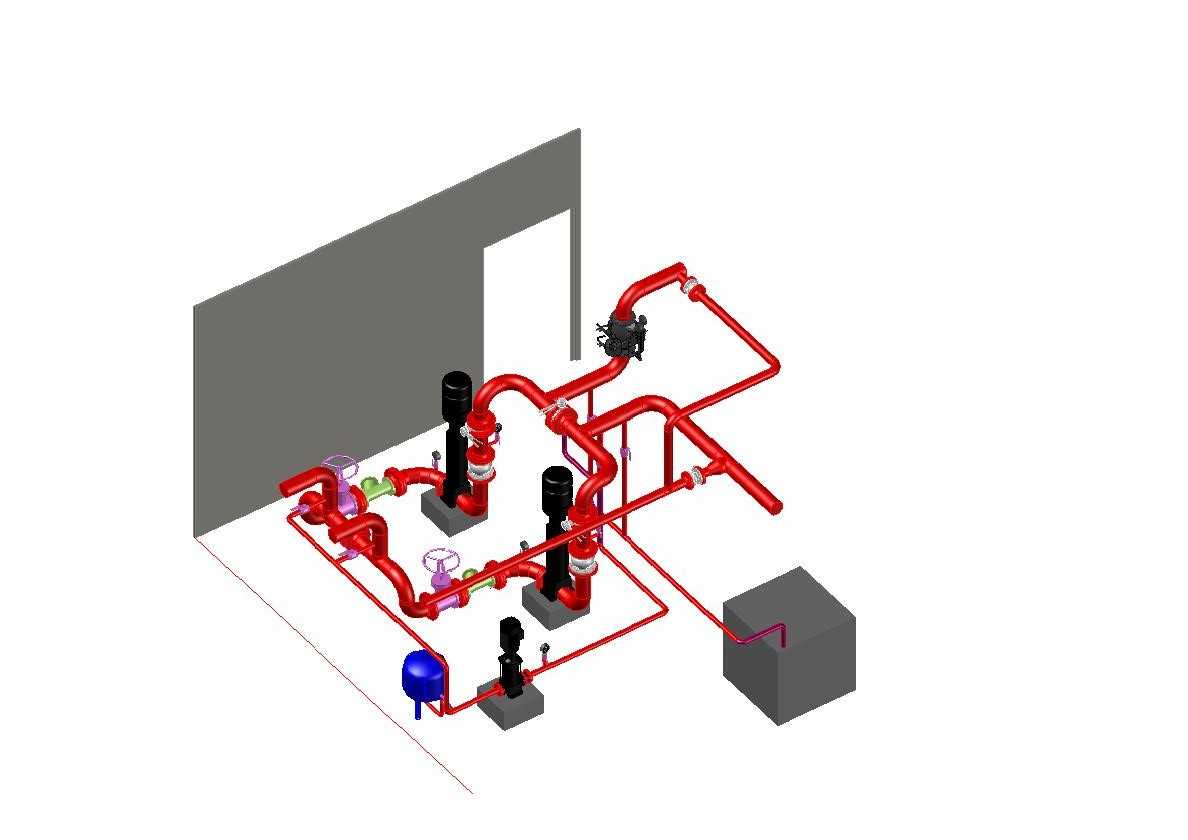

这套消防供水系统的三维布局，核心围绕建筑室内消火栓及自动喷淋系统的供水可靠性展开，在做管路排布时首先要考虑的是消防规范里的一用一备冗余要求，图中可见多台立式消防泵并联布置，每台泵的进出口都设置了控制阀门与软接结构，避免泵体运行振动传递到管路系统，同时在泵组出口侧设置了稳压罐，用来抵消水锤冲击、维持管网日常静压，避免消防泵频繁启动。做这类管路建模时，首先要核对建筑消防水泵房的净空尺寸，图中靠墙预留的门洞是设备进出的检修通道，所有泵组的基础都要高出泵房地面一定高度，避免积水浸泡泵体接线端，管道排布时特意将主供水干管沿墙面上方敷设，既减少地面管路占用的检修空间，也能避免日常巡检时被磕碰。管路的弯头、三通位置都做了支吊架的预留点位，尤其是变径、阀门集中的区域，要额外核算管路充水后的承重，避免长期运行出现管路沉降变形。泵组的吸水管路特意做了偏心异径管的设计，避免吸水管路存气形成气蚀，影响水泵的吸水效率，出口端的止回阀与闸阀顺序排布，方便后期单台泵检修时不影响整个系统的供水能力。右侧预留的方形接口是通往建筑消防环网的接驳端，建模时已经预留了法兰对接的安装余量，现场施工时不需要再额外切割调整管路长度。整套系统的管路全部采用红色消防专用涂装标识，阀门的手轮位置都朝向巡检通道侧，方便日常开关操作与状态核查，稳压罐布置在泵组侧方的低位区域，既方便压力检测元件的接线维护，也能避免罐体过高影响泵房内的管线综合排布。在建模过程中，所有管路的转弯半径都符合流体阻力优化要求，减少不必要的水头损失，保证消防状态下水泵的供水压力能满足最不利点的灭火需求，每台泵的进出口都预留了压力表安装接口，方便后期调试时实时监测泵组的进出口压力，判断运行工况是否在额定区间内。
