液压泵壳体铸钢件结构设计

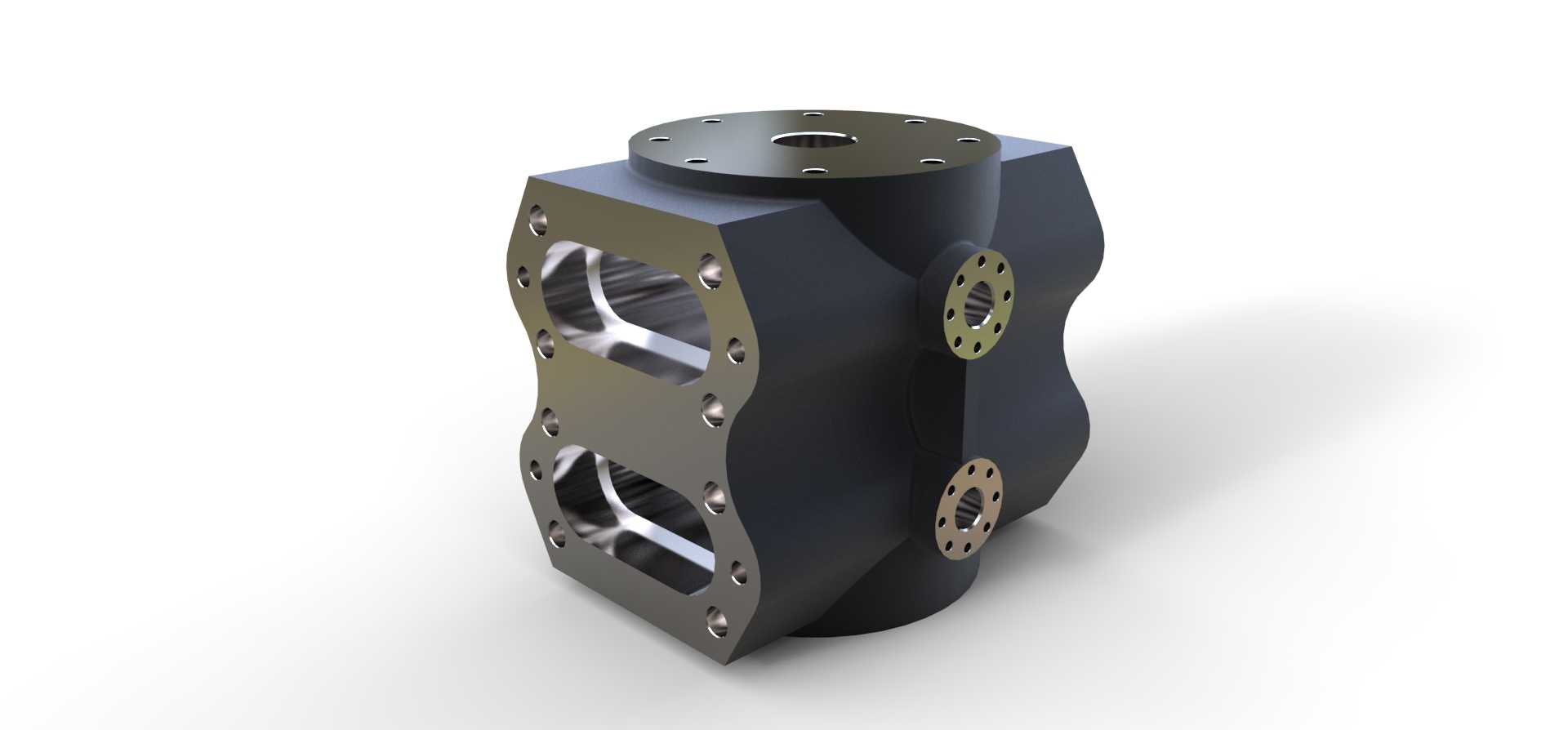

在工程机械、重型冶金设备、大型注塑装备的液压动力回路中，柱塞泵、齿轮泵这类容积式液压泵的壳体是承载内部核心运动构件、密封压力油腔、对接外部油路与安装基座的核心承载部件，本次呈现的壳体结构针对中高压开式液压回路工况设计，适配额定工作压力25MPa级别的轴向柱塞泵使用场景。从结构设计逻辑来看，该壳体采用整体铸造成型后二次机加工的工艺路线，主体材质选用高强度球墨铸铁，兼顾承压强度与铸造流动性，避免焊接壳体存在的焊缝应力泄漏风险。壳体上部设置圆形法兰安装面，均布的螺栓孔用于对接泵的上端盖，中心通孔为泵主轴的伸出避让位，法兰端面的密封槽设计可适配O型圈静密封，防止高压油从端盖结合面渗漏。壳体两侧对称开设的大尺寸窗口为内部柱塞副、配流盘组件的装配预留操作空间，窗口周边的螺纹孔用于固定侧端盖板，装配完成后盖板可形成封闭的油腔空间，同时侧窗的尺寸设计兼顾了后期运维时内部构件的检修拆装需求，无需完全拆解泵体即可完成核心易损件的更换。壳体侧面分布的两组带螺栓孔的凸台法兰为油路接口位，分别对应压力油出口与吸油口，法兰端面的密封面粗糙度要求达到Ra1.6，保证与外部管路法兰对接时的密封可靠性，凸台与壳体主体的过渡位置采用大圆角结构，降低高压工况下的应力集中系数，避免长期交变载荷下出现壳体开裂问题。从安装边界来看，壳体底部的安装基面设置有定位销孔与安装螺栓孔，可直接对接设备的泵组安装支架，基面的平面度公差控制在0.02mm以内，保证泵轴与驱动电机轴的同轴度要求，避免轴系偏载引发的轴承早期磨损。壳体内部的油道采用铸造一体成型，减少了外接管路的数量，同时内部流道做了圆弧过渡处理，降低液压油在壳体内流动时的沿程阻力与局部涡流，减少系统发热与压力损失。设计过程中针对壳体的壁厚做了差异化处理，高压油腔周边的壁厚适当增加，非承压区域的壁厚做了轻量化优化，在保证结构强度满足3倍额定压力耐压测试要求的前提下，尽可能控制壳体整体重量，降低设备的整体负载。
