庞贝调色板结构叶片泵三维设计

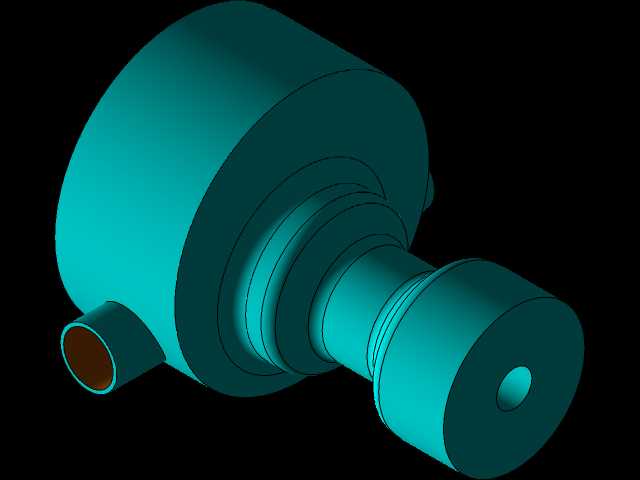

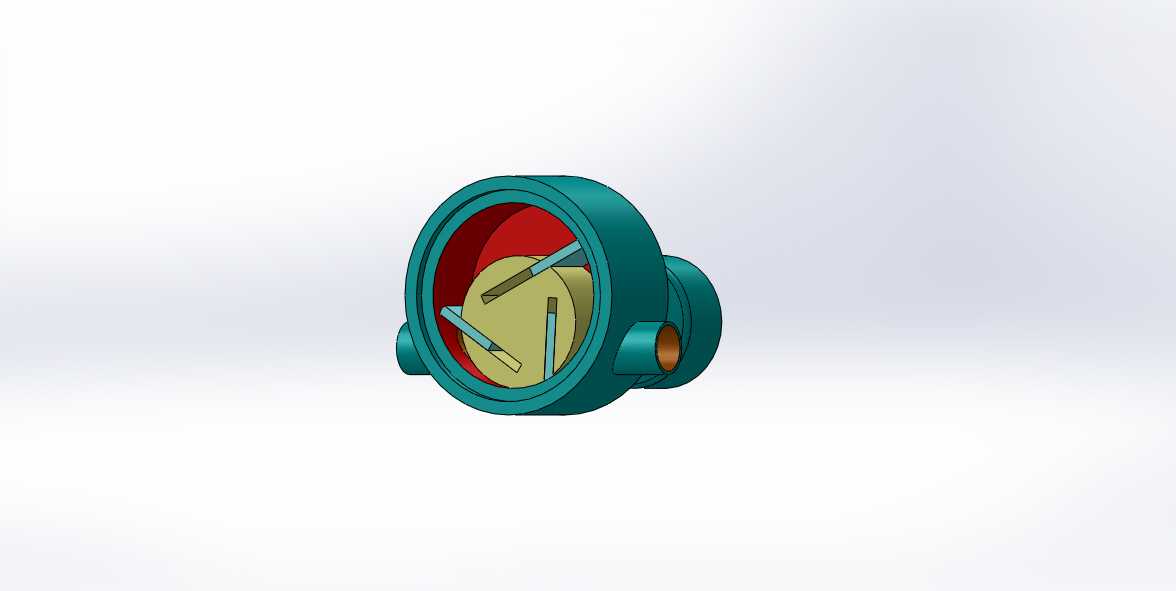

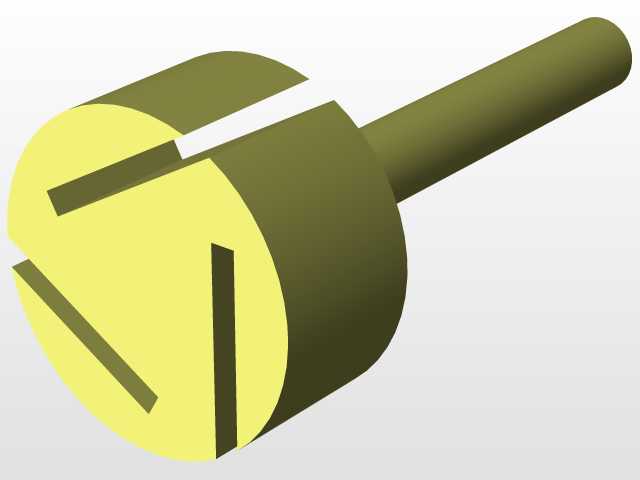

在流体输送的各类工况场景里，这类叶片泵常被用于小流量、中低压的洁净流体输送环节，常见于小型液压系统、润滑回路、轻工流体配料工位，相比齿轮泵它的输出脉动更小，运转时的流体剪切作用更温和，适合输送对剪切敏感的介质。从结构上看，这个泵采用了偏心环形泵腔设计，转子偏心安装在泵壳内部，槽内嵌入的可滑动叶片会在转子旋转时，依靠离心力和腔壁的约束贴紧泵壳内壁，相邻两个叶片、转子外圆、泵壳内圆以及两侧端盖之间就形成了数个封闭的工作腔，随着转子转动，这些工作腔的容积会周期性变化，在吸入口侧容积逐渐增大形成负压吸入介质，在排出口侧容积逐渐缩小将介质加压排出，完成连续的流体输送过程。设计这类泵的时候，首先要确定的是偏心距与转子直径的匹配关系，偏心距直接决定了单转排量的大小，偏心距过大会导致叶片伸出长度过长，运转时叶片与槽的磨损加剧，偏心距过小则会让泵的容积效率达不到设计要求。叶片的厚度与滑槽的配合间隙需要严格控制，间隙过大会导致高低压腔窜液，容积效率下降，间隙过小则容易在热胀工况下出现叶片卡滞，引发运转故障。泵壳的进出流道设计要尽量平缓过渡，避免流道截面突变造成的局部阻力损失，同时吸入口的口径要略大于排出口，降低吸入口的流速，提升泵的自吸能力，避免气蚀现象的发生。安装边界上，泵体两侧的法兰接口要匹配对应管路的连接标准，法兰端面的密封槽尺寸要符合密封件的安装要求，保证连接后的密封性能，泵体的安装脚座要预留足够的螺栓过孔空间，孔位的同轴度、平面度要满足安装精度要求，避免装配后出现泵体受力变形，影响转子与叶片的正常运转。端盖与泵壳的配合止口要保证足够的配合精度，确保两侧端盖装配后与转子端面的间隙均匀，这个端面间隙是影响泵容积效率的关键参数，间隙过大内泄漏增加，间隙过小则会出现端面摩擦磨损，缩短泵的使用寿命。转子上的叶片滑槽加工时要保证槽的方向沿转子径向，槽壁的表面粗糙度要达到设计要求，减少叶片滑动时的摩擦阻力，让叶片在槽内可以灵活滑动，及时贴紧泵腔内壁，保证工作腔的密封性能。这类泵的结构相对紧凑，零件数量少，加工装配难度不高，在对泵体积有要求的配套设备上有不错的适配性，设计时还要考虑泵体的材质选择，输送普通润滑介质时可以采用铸铁壳体搭配钢制转子与叶片，输送有腐蚀性的介质时则要更换对应的耐腐蚀材质，同时匹配相应的密封件材质，保证泵在不同工况下的运行可靠性。
