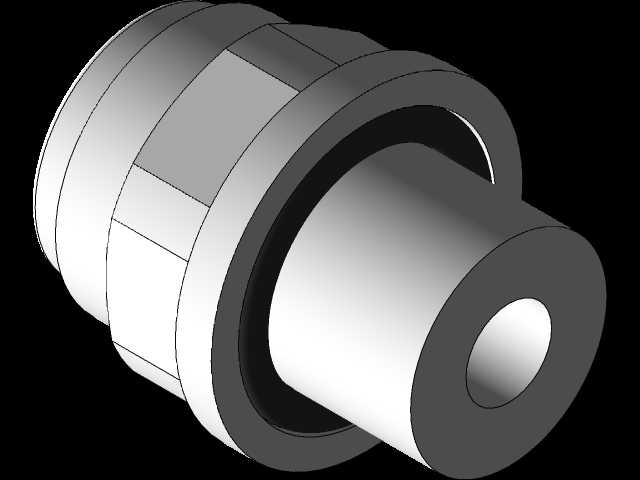

BSP1/4螺纹直管快插式气动接头

这款BSP1/4规格的直通管接头，在气动控制回路、低压流体输送管路中应用十分普遍，常见于自动化生产线气路排布、小型液压站辅助油路、实验室气路终端等场景，承担管路对接、介质导通的核心作用，能实现同外径硬管或软管的同轴直通连接，减少管路弯折带来的流阻损失。从结构设计来看，接头采用外螺纹加卡套锁紧的组合结构，一端为标准BSP1/4直管外螺纹，可直接匹配对应内螺纹的阀块、气缸气口、设备预留接口，无需额外转换接头；另一端为卡套式锁紧结构，适配外径1/4英寸的硬质尼龙管、铜管或者PU气管，安装时仅需将管材插入接口到底，拧紧锁紧螺母即可通过卡套的形变抱紧管材外壁，实现密封与抗拉脱的双重效果，无需在管材端额外加工螺纹或套丝，大幅降低现场配管的作业难度。设计阶段首先明确了接口的同轴度公差要求，两端接口的同轴度控制在0.05mm以内，避免管路安装后出现憋劲、应力集中的问题，长期受流体脉冲压力也不会出现接口渗漏。接头的外形采用阶梯轴式结构，中间段设置六角拧动位，方便使用标准开口扳手进行拧紧作业，拧动位的对边尺寸符合常规手动工具的适配范围，现场安装无需定制专用工具。密封性能上，螺纹端可搭配对应规格的生料带或密封胶实现端面与螺纹副的双重密封，卡套端依靠卡套切入管材外壁形成线密封，额定工作压力下可实现零渗漏，适配压缩空气、低压冷却水、惰性气体等多种常见工业介质。安装边界方面，接头整体轴向长度较短，安装后不会占用过多管路排布空间，适合在设备内部狭窄的走线走管区域使用，六角位的外径尺寸经过优化，拧紧时所需的操作空间小，相邻管路接口间距较小时也能顺利完成装拆。接头的流道采用等径设计，内部无变径台阶，介质通过时不会产生紊流与额外压损，能保证管路流量的稳定性，对于需要精准控制气压或流量的回路，这种等直通结构不会对介质传输造成额外干扰。在材质适配的常规设计中，接头主体采用金属材质加工，表面做防锈处理，可适应常规工业车间的温湿度环境，不会轻易出现锈蚀剥落的问题，卡套与锁紧螺母的材质硬度匹配合理，多次拆装后仍能保持可靠的锁紧与密封性能，适合需要频繁调整管路布局的试验台、可移动小型设备的气路搭建场景。
