单罐体配套安装作业装置结构设计

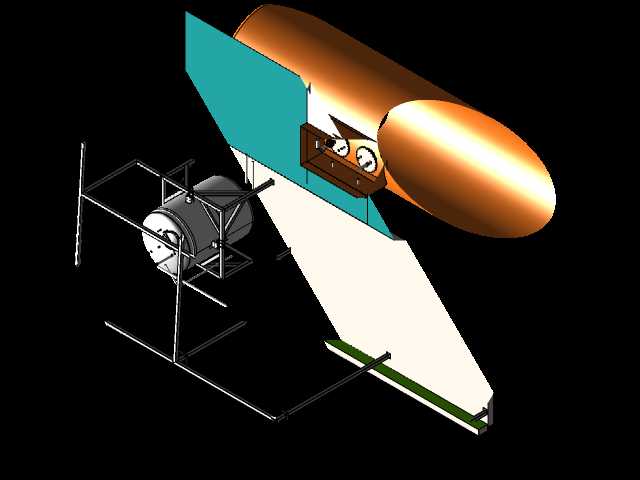

这套单罐体配套安装结构，主要面向中小型储料、储液罐体的现场布设场景，常见于日化原料存储、小型化工配料、车间切削液集中供给这类需要单罐独立布设的工况，区别于多罐联体的集中供料系统，这套结构主打单罐独立作业的适配性，不需要依托大型集成管廊即可完成安装投用。从结构组成来看，整套装置包含罐体承托框架、管路接驳组件、压力监测仪表组、导流护板几个核心部分，承托框架采用方管焊接成型，框架底部预留了地脚固定孔位，安装时可直接通过膨胀螺栓固定在硬化地面上，框架的托举弧度完全匹配卧式圆柱罐体的外轮廓，接触位置预留了缓冲垫安装槽，避免硬接触造成罐体表面防腐层磨损。管路接驳组件集成在罐体侧方的安装支架上，支架采用折弯钢板焊接成型，上面预留了两个压力表的安装接口，可实时监测罐内压力与出料管路压力，接口位置做了内螺纹处理，适配常规工业仪表的安装尺寸，不需要额外加工转接头。导流护板设置在罐体出料端的侧方，主要作用是遮挡管路接驳区域，避免车间内的扬尘、切削飞溅物落到仪表与阀门组上，同时也能在管路出现微量渗漏时起到导流作用，让渗漏液体顺着护板流到下方的接液槽，不会直接滴到地面造成污染。设计过程中优先考虑了现场安装的便捷性，所有框架构件都采用模块化拆分设计，运输时可拆解为平板件与杆件，到现场后通过螺栓拼接即可，不需要现场焊接作业，适配车间内不允许动火的安装要求。安装边界方面，整套装置的横向占用宽度控制在1.8米以内，纵向深度不超过1.2米，罐体中心高度距离地面0.9米，刚好适配常规1米高度的操作平台，操作人员站在地面即可完成阀门操作与仪表读数，不需要额外搭建登高梯台。罐体端的连接法兰采用标准PN16压力等级，可直接对接市面上常规的卧式储料罐体，不需要单独定制转接法兰，出料管路的接口高度距离地面0.4米，可适配多数输送泵的入口高度要求，减少管路弯折带来的流阻损失。框架的底部支脚做了高度可调设计，可调范围30毫米，可适配地面存在轻微不平整的安装场景，保证罐体安装后保持水平，避免罐内物料出现局部沉积的问题。
