管道清理用刷式清管作业装置

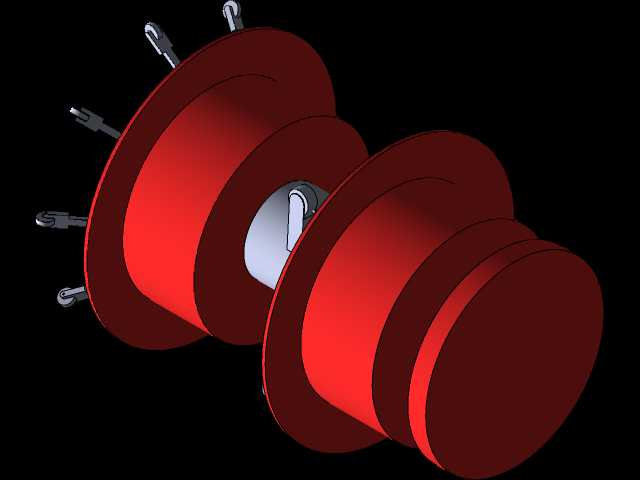

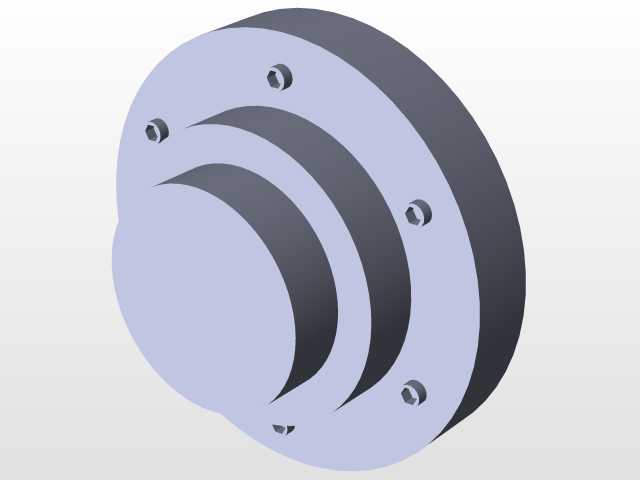

在长输油气管道、市政给排水管线、工业工艺管道的投产前预调试与日常运维清管作业中，刷式清管器是处理管内积存杂质的核心作业部件。这类装置主要针对管内残留的铁锈、轧制氧化皮、施工遗留沙粒、积存蜡质、有机沉积物、泥浆残留以及施工过程中混入的各类氧化物异物，通过随介质压差在管内行进的过程完成管壁与管腔的清理作业，避免杂质堵塞管线、磨损下游阀泵设备、影响介质输送纯度。从结构设计来看，该清管器采用双组碟形密封皮碗搭配中部支撑轴的整体布局，皮碗采用耐油耐磨的弹性材质，外径与待清理管道内径保持合理过盈量，既能保证在管内形成足够的压差推力，又能自适应管道的微小变形、焊缝凸起与局部管径偏差，避免卡堵风险。沿皮碗圆周方向均匀布置的硬质毛刷组件是核心作业部件，刷毛采用高耐磨金属或复合耐磨材质，伸出长度经过精准核算，既能充分接触管壁刮除附着牢固的氧化皮与结蜡层，又不会过度刮伤管道内防腐层，毛刷的固定座采用铰接式结构，可在过弯头、变径段时小幅摆动，适配管道的走向变化。设计过程中重点考量了清管器的通过性与清理效率的平衡，整体长度控制在管径的1.5-2倍区间，保证可顺利通过常规曲率半径的90度弯头，两端的导向圆弧结构可减少在管内遇阻时的卡滞概率，中部的连接轴采用高强度合金材质，承担两组皮碗之间的拉力与扭矩，避免清管器在高压差作业中断裂解体。实际作业时，清管器从管道发球端装入后，依靠后端输送介质（原油、清水、压缩空气等）形成的压差推动向前行进，圆周布置的毛刷在行进过程中持续刷扫管壁，将附着的杂质刮落并随介质流推送至收球端排出，相比普通直板皮碗清管器，刷式结构对硬质附着杂质的清理效率提升40%以上，同时不会像刚性清管器那样对管道内壁造成硬性损伤。在安装边界上，该清管器适配的管道内径公差范围控制在±2%以内，作业时需确认管道内无超出皮碗变形补偿范围的硬性凸起、未拆除的施工堵件，避免毛刷组件被卡滞弯折，同时根据管道内杂质的硬度与厚度，可调整刷毛的粗细与伸出长度，匹配不同的清理工况需求，在长距离管线作业中，还可搭配跟踪发射机安装在中部轴腔位置，实现清管器的全程定位追踪，避免卡堵后无法定位的问题。
