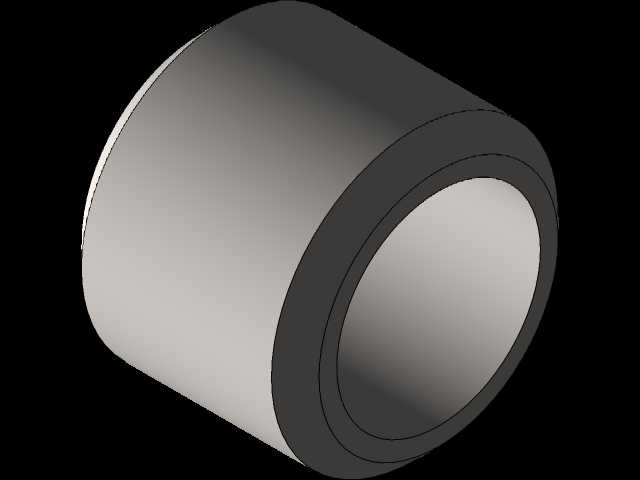

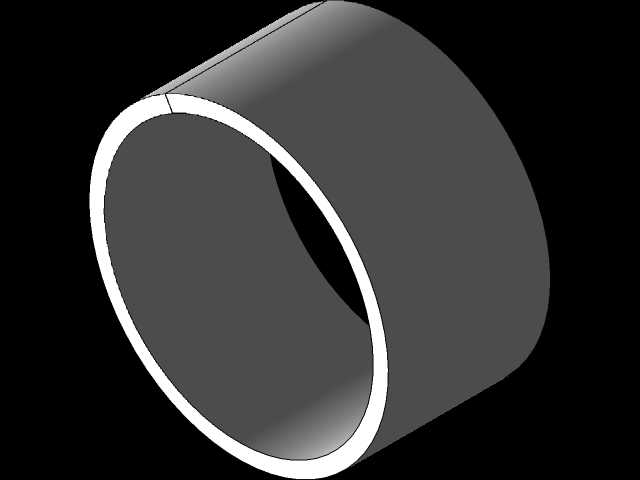

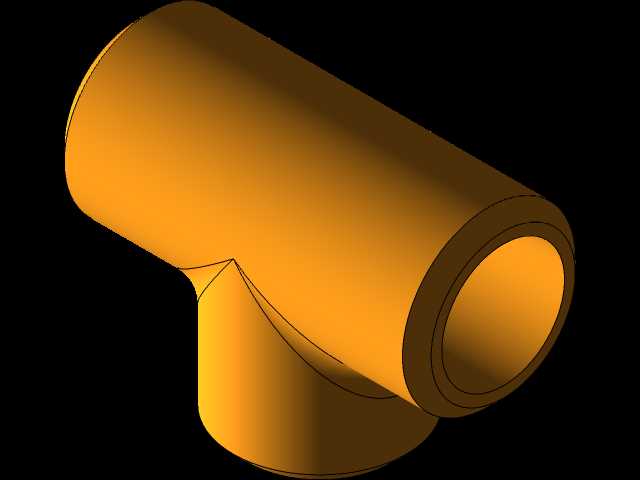

六英寸250巴管道清管发射装置结构

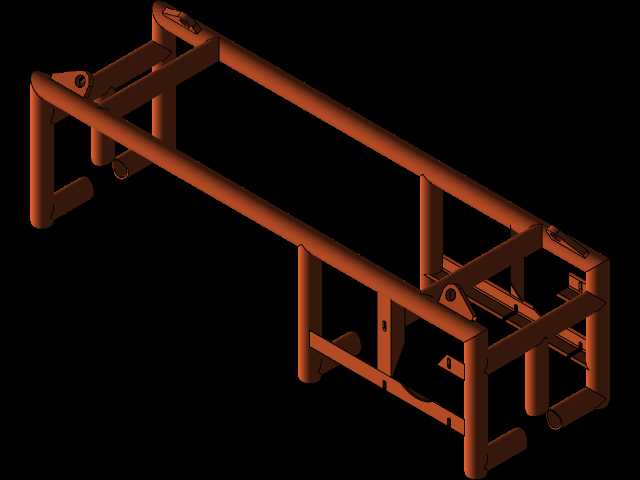

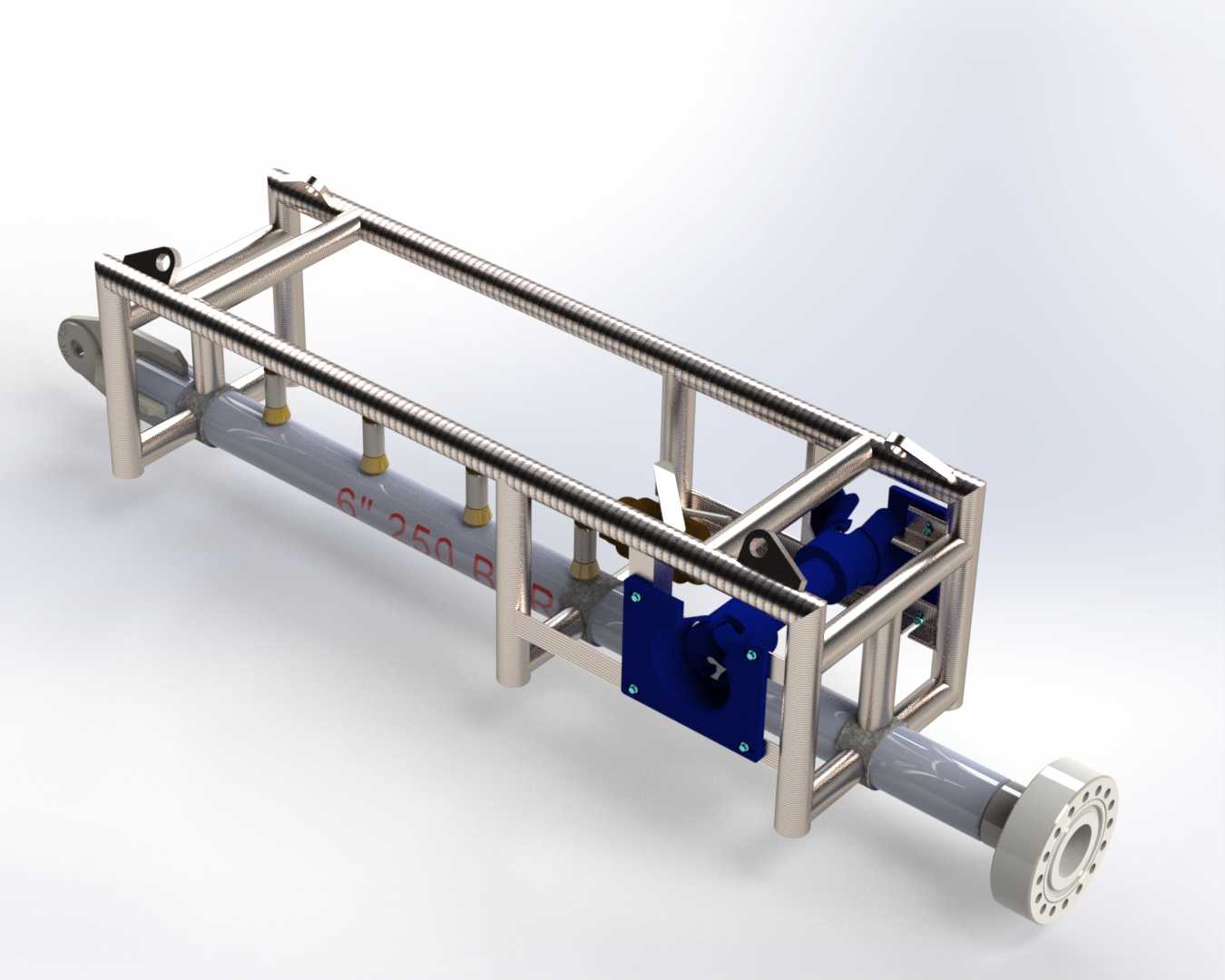

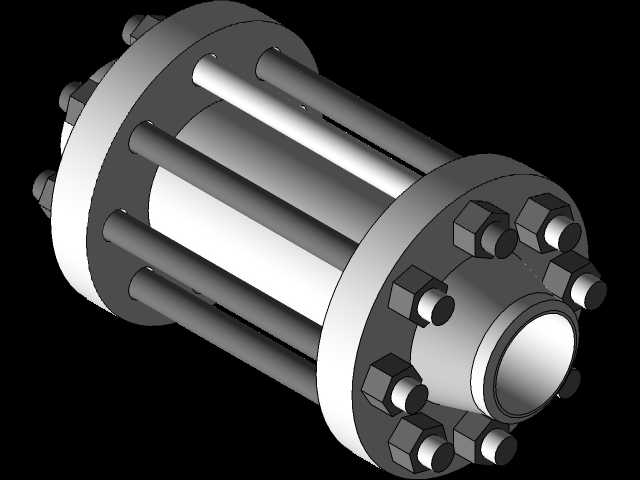

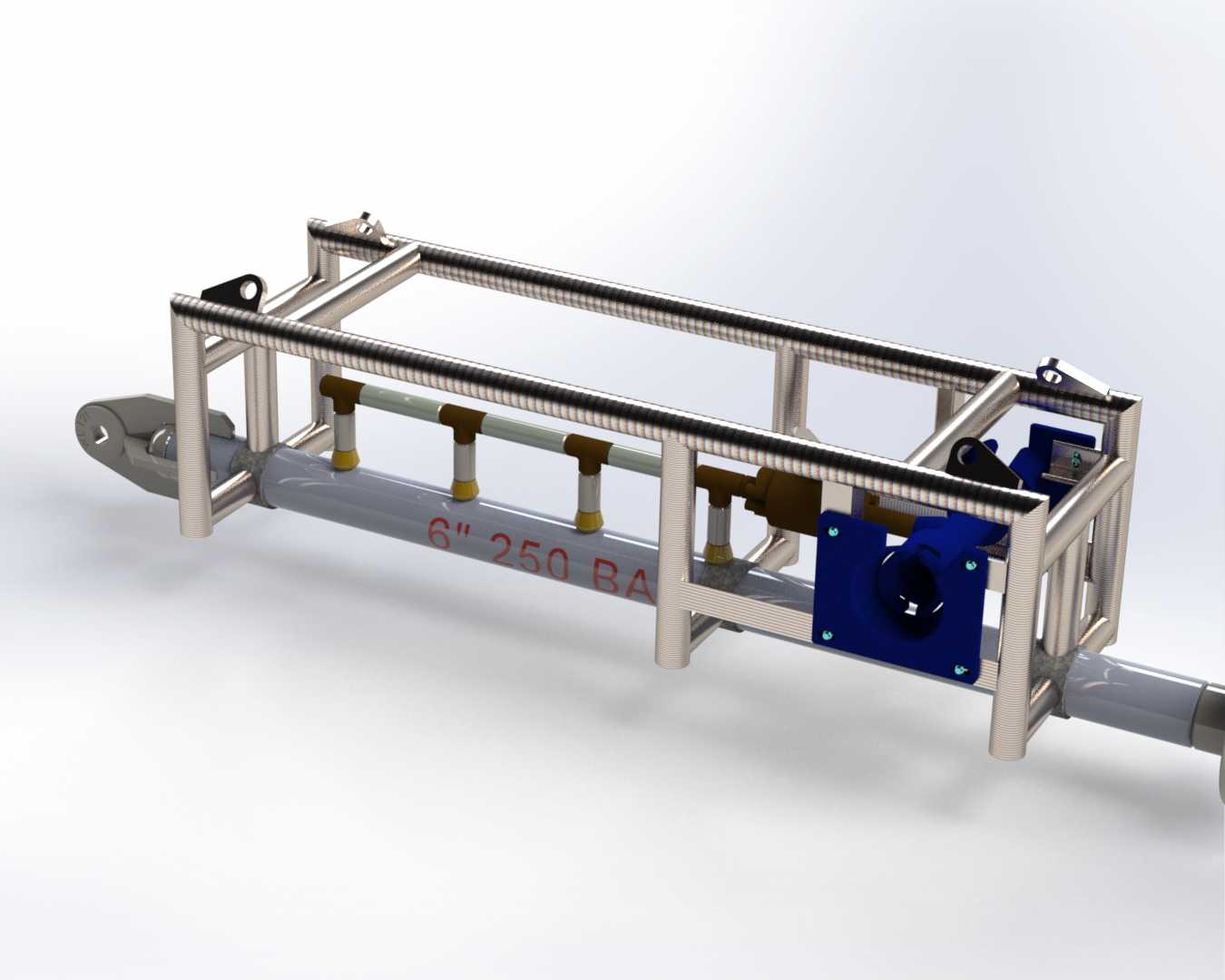

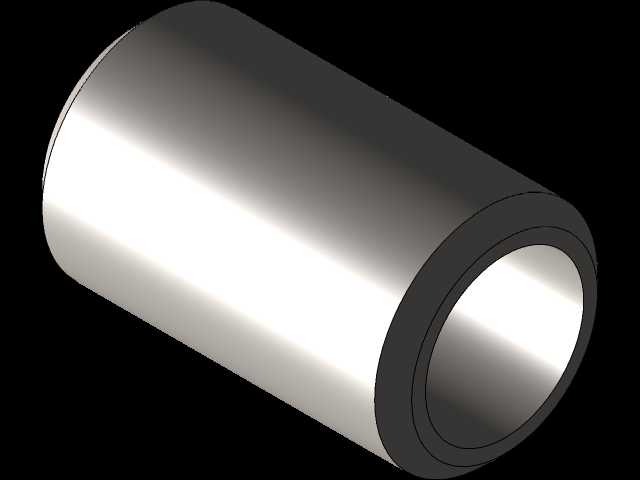

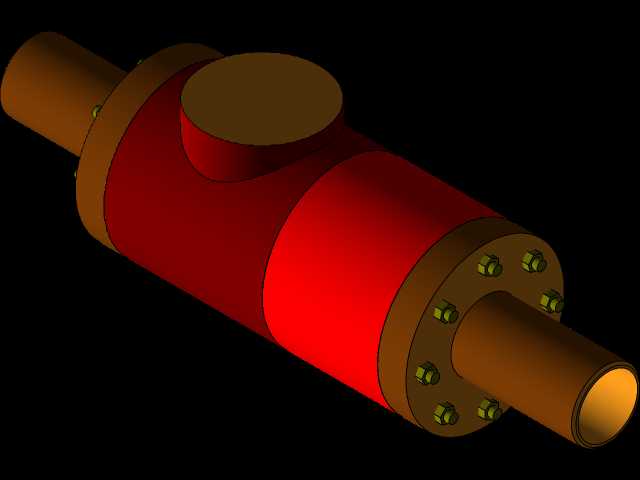

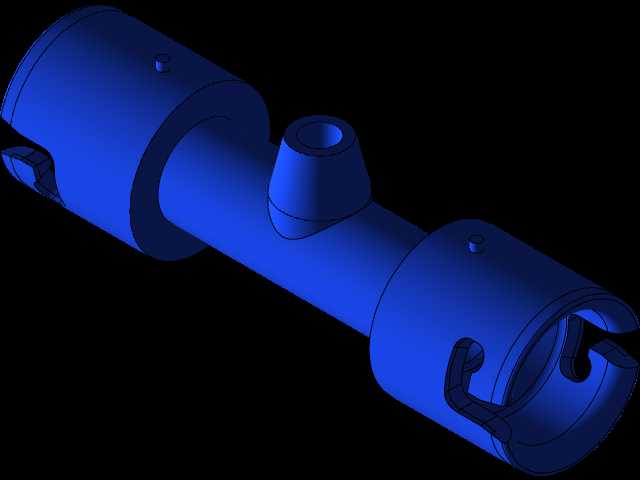

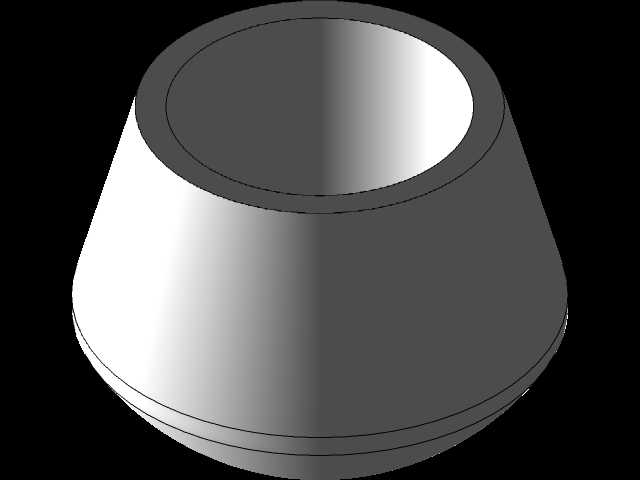

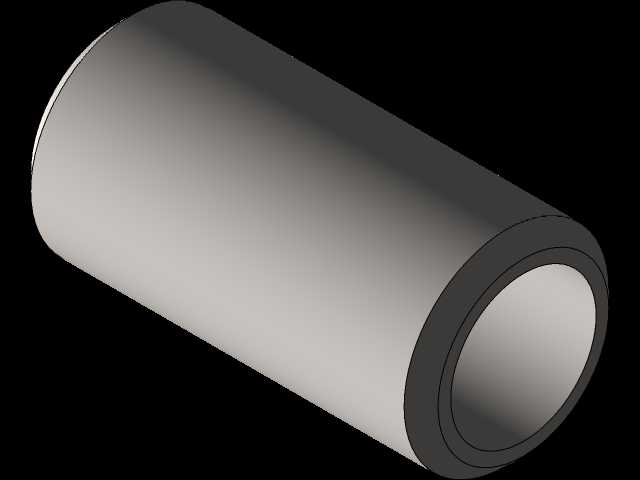

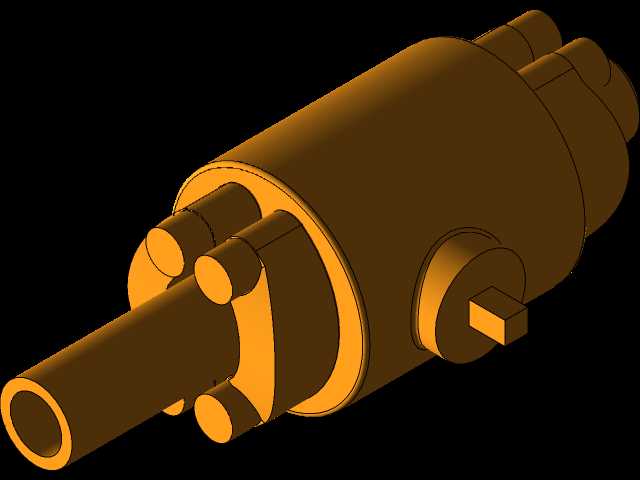

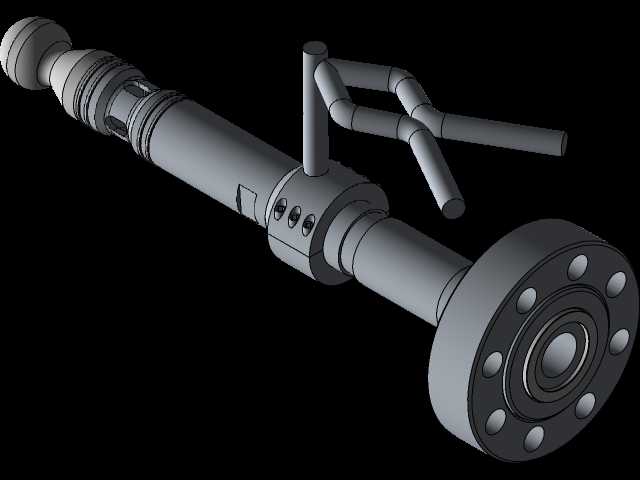

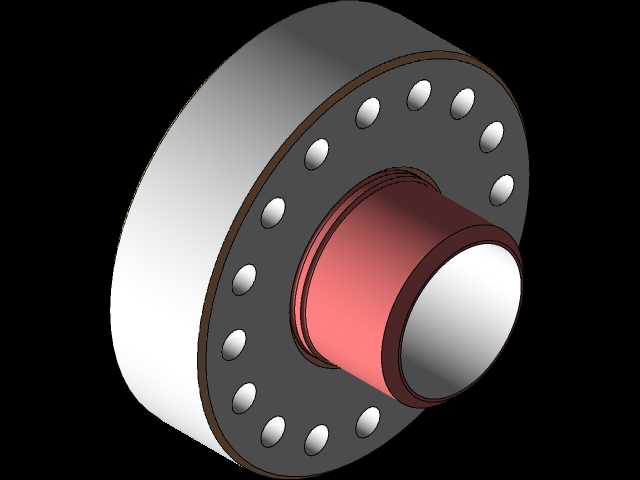

这套装置主要应用在长输油气管道、市政给排水大口径管线的投产前预处理与日常运维作业环节，作为清管作业的起始端配套设备，承担将清管器平稳送入待作业管线的核心功能，适配6英寸公称通径、承压等级250巴的高压输送管线工况，能在高压介质驱动下完成清管器的定位、锁止与发射动作，避免清管器入管时出现卡滞、偏斜问题。从结构设计逻辑来看，整体采用框架式承载结构，外围使用不锈钢型材拼接成矩形防护机架，既为内部核心部件提供安装定位基准，也能在现场吊装、转运过程中抵御外力磕碰，保护内部的发射管体、驱动连接组件不受损伤。核心的发射管体采用厚壁无缝钢管加工，管身预留了多个介质注入口与检测接口，可根据作业需求接入高压水、压缩空气或者输送介质作为清管器的推进动力，接口位置的排布避开了机架的支撑立柱，方便现场作业时快速对接管路。管体上方设置的导向齿条与滑动支座配合，可带动清管器推送组件沿管线轴向平稳移动，推送行程完全覆盖清管器从预装位到管线入口的全部距离，推送过程中两侧的导向杆能限制组件的周向转动，保证清管器与管线始终保持同轴状态，避免偏心入管造成的密封面磨损或者清管器卡堵。装置两端分别设置了快接连接结构，一端可快速对接待作业的管线法兰，另一端设置了端盖锁止机构，预装清管器时只需打开端盖即可完成装填，锁止后能承受250巴的工作压力无泄漏。安装边界方面，整体机架的宽度控制在常规管线作业坑道的允许尺寸范围内，底部预留了地脚固定孔位，既可以在固定场站做永久安装，也能搭配移动撬座完成野外临时作业点的快速部署，机架上方设置的吊装吊耳满足现场起重设备的吊装要求，不需要额外制作吊具。在功能细节上，管身标注的通径与承压标识清晰直观，现场作业人员可快速识别设备适配参数，机架侧面预留的电气元件安装位可根据需求加装压力传感器、位置检测开关，实现发射过程的自动化控制，不需要人工近距离操作高压部位，提升作业安全系数。整套结构的受力点均做了加强处理，机架与发射管体的连接位置采用焊接加筋板的结构形式，承受高压介质反作用力时不会出现结构变形，所有外露的传动部件均做了圆角处理，避免现场作业时的磕碰划伤，适配野外、场站等多种复杂作业环境的使用需求。
