带多向接口的中空回转式阀类壳体结构

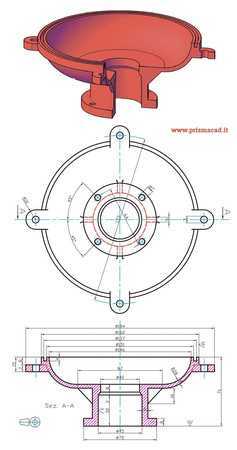

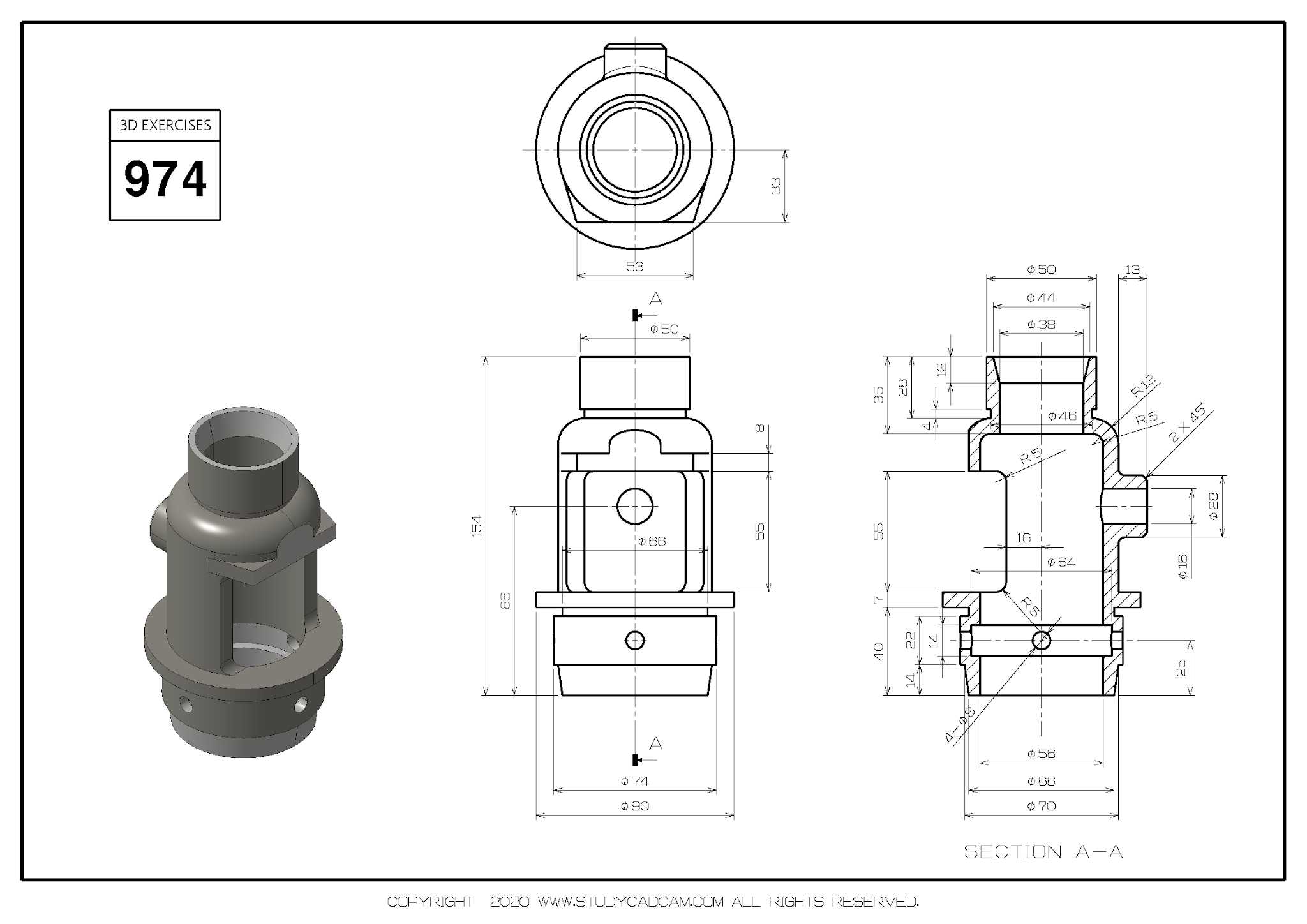

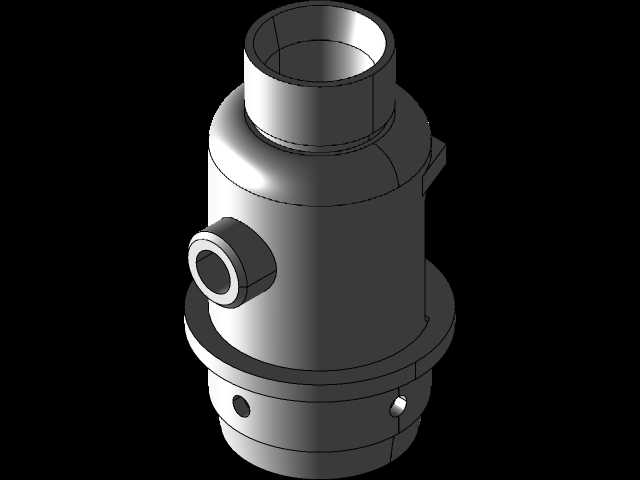

这类带多向接口的中空回转壳体，常应用在流体管路的通断调节、介质分流场景中，作为核心承压载体承担介质导流、元件安装定位的作用，在工业管路系统、小型液压控制回路、气动传输管线中都能见到同结构的零件身影。从结构设计逻辑来看，整体采用同轴回转体作为主体框架，上下两端设置同轴的中空通腔，作为介质进出的主流道，通腔内壁预留多级台阶结构，可适配密封件、阀芯组件的安装定位，避免装配后出现介质泄漏的问题。侧壁设置的垂直方向凸台接口，可用于接装旁通管路、压力检测元件或者控制油路，凸台与主体衔接位置做了圆弧过渡处理，能有效降低介质流经时的紊流影响，同时减少应力集中带来的壳体开裂风险，在承压工况下可分散介质压力对衔接位置的冲击。主体外侧设置的环形凸缘结构，是整个零件的安装定位基准，凸缘上预留的小孔可用于穿装固定螺栓，安装时可直接对接管路法兰或者设备安装面板，不需要额外设计转接工装，能有效缩减装配环节的工作量。从尺寸边界来看，主体最大外径位于下部安装凸缘位置，整体轴向高度控制在适配常规管路安装空间的范围内，侧向凸台的伸出长度不会超出安装法兰的外圆边界，可避免安装时与周边管路、结构件出现干涉。建模过程中需要重点保证各段内腔的同轴度公差，尤其是上下主流道与侧壁接口的相贯线位置，需要做平滑过渡处理，避免加工时出现应力集中点，同时要保证各安装端面的平面度要求，确保密封件装配后能均匀受压，实现可靠密封。外侧的加强筋结构沿主体周向均匀分布，在不额外增加壳体整体壁厚的前提下，提升了主体的抗形变能力，即使在介质压力波动的工况下，也能保证壳体不会出现径向形变，保障内部阀芯、密封件的工作位置稳定。这类壳体的内腔尺寸公差需要严格匹配对应阀芯、密封件的安装尺寸，过大会导致密封失效，过小则会造成阀芯卡滞，设计时通常会根据介质压力、材质特性预留合理的公差带，兼顾加工可行性与装配可靠性。
