插入式工业温度检测变送装置结构

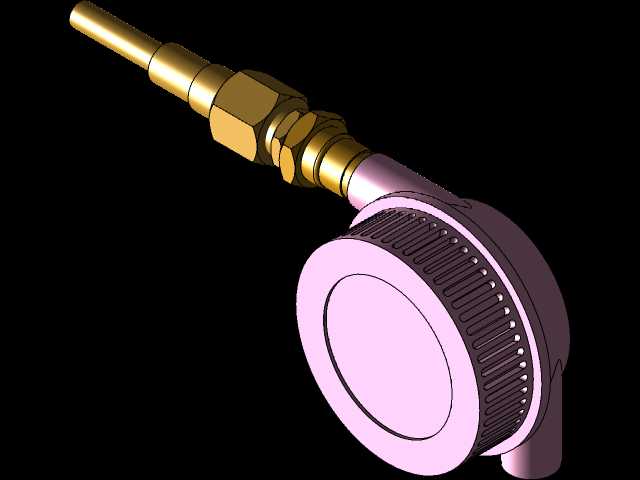

在石油化工、电力热力、水处理等连续生产的流程工业场景里，管道内流体介质的温度参数是工艺管控的核心指标之一，这类插入式温度变送装置，正是承担现场温度信号采集、转换与远传功能的核心检测部件。从结构设计逻辑来看，探杆部分采用细长金属杆结构，适配管道侧壁的开孔安装需求，探杆前端直接伸入管道内部与被测介质接触，尽可能缩短温度传导路径，降低测温滞后性，探杆根部的外螺纹配合锁紧螺母结构，可适配不同壁厚的管道安装，安装时可根据管道内径调整探杆插入深度，保证测温端处于介质流束的核心区域，避免靠近管壁带来的测量误差。装置的表头部分采用圆形密封壳体设计，壳体侧面带有防滑滚纹结构，方便现场安装调试时徒手旋拧端盖进行接线或参数校准，壳体与探杆的连接部位采用弯角过渡结构，既可以避免探杆传导的介质高温直接冲击表头内部的电子元件，也能适配管道旁侧狭窄的安装空间，避免表头与周边管道、支架发生干涉。从功能实现角度，该装置可将前端感温元件采集的电阻或毫伏信号，转换为标准工业电信号远传至中控系统，无需额外配置信号转换模块，可直接接入PLC或DCS系统参与过程控制。设计过程中需要重点考量安装边界：探杆的插入长度需匹配管道公称直径，通常要求探杆端部超过管道中心线5-10mm，同时要避开管道内的弯头、阀门等流态紊乱区域；表头的接线口朝向需要预留足够的线缆弯折空间，方便现场布线与后期维护；壳体的密封结构需要满足现场防护等级要求，应对户外或车间内的粉尘、水汽侵蚀，保证长期运行的稳定性。这类装置相比传统的装配式热电偶、热电阻，集成了信号变送功能，省去了现场额外安装温度变送器的步骤，整体结构紧凑，安装维护便捷，可广泛应用于各类需要连续监测流体温度的工业管道场景，在结构建模时需要重点还原探杆的螺纹规格、表头的外形尺寸与安装角度，确保模型可直接用于设备布局、管道安装的干涉校验工作。
