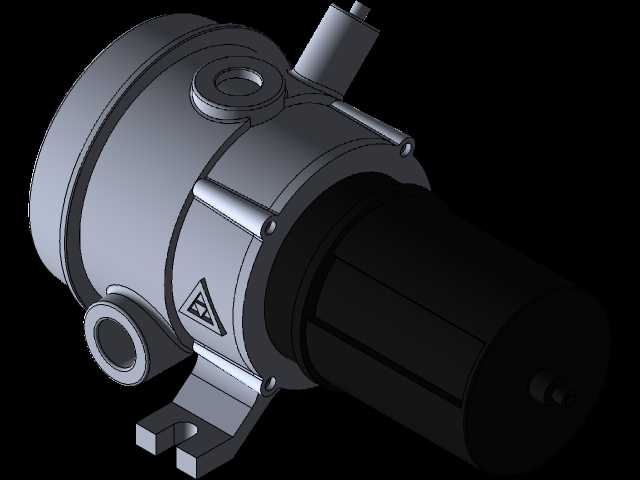

PointWatch Eclipse PIRECL红外气体探测器结构

这款PointWatch Eclipse PIRECL红外气体探测器，主要面向石油开采、炼化厂区、油气储运、化工生产等存在易燃易爆气体泄漏风险的工业场景布设，核心用途是持续监测环境中碳氢类可燃气体的浓度，在气体浓度达到预警阈值前输出触发信号，联动现场声光报警、排风切断等安全联锁装置，从源头规避可燃气体积聚引发的爆炸、中毒类生产安全事故。

从结构设计逻辑来看，整机采用隔爆型壳体构型，主体腔室做了厚壁铸铝成型设计，所有壳体拼接面均按照隔爆间隙要求做精密配合加工，即便内部检测元件出现意外打火，火焰也会通过接合面的间隙泄压冷却，不会引燃外部环境中的易燃易爆混合气体，满足高危工业区域的防爆布设要求。壳体侧面预留的防爆电缆引入接口，兼顾了现场布线的密封与防爆性能，底部带安装孔的一体式铸铝支架，可直接适配厂区管廊、设备旁侧的立式或壁装固定需求，安装时无需额外加工复杂转接件。

探测端采用独立的光学仓室设计，与主体电路腔室做了物理分隔，避免现场粉尘、水汽侵入电路部分影响元件寿命，光学窗口做了防污涂层处理，可减少现场油气、粉尘附着对红外检测精度的干扰。整机外形按照毫米级尺寸做建模还原，各部件的装配间隙、接口位置、安装孔位均与实物一致，结构设计人员在做厂区安全监测系统布点建模时，可直接调用该模型核对安装空间边界，避免现场布设时与周边工艺管道、设备支架产生干涉；设备选型人员也可通过模型直观确认设备的安装尺寸、接口朝向，提前规划布线走向与固定点位。

不同于电化学类气体检测设备，这款红外原理的探测器不存在检测元件中毒问题，长期在工业现场使用时维护周期更长，结构上无易损耗的活动检测部件，抗现场振动、温度波动的性能更优，适配户外露天、高湿高尘等恶劣工业环境的长期布设需求。建模过程中还原了壳体表面的防爆标识、接口螺纹细节、安装支架的折弯角度，能够为同类工业检测设备的结构设计提供参考，也可作为工业厂区三维数字化建模、安全演练仿真场景中的标准化设备元件使用。
