工业检测用法兰安装式电导传感器结构

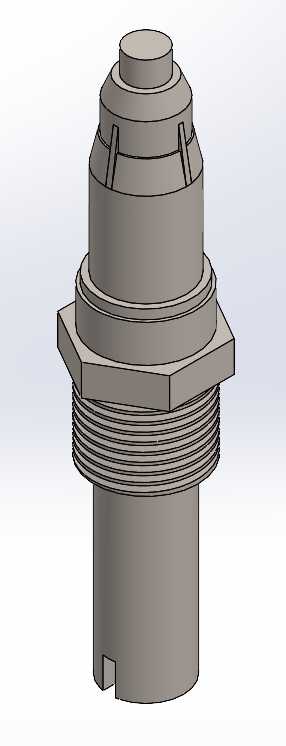

这款电导检测元件的结构设计，首先围绕工业现场在线检测的安装适配性展开，主体采用带六角法兰边的外螺纹安装结构，安装段螺纹适配常规工业设备预留的检测接口规格，六角法兰边可配合扳手实现拧紧定位，安装时法兰面可加装密封垫片实现检测点位的密封防护，避免管路内流体从安装缝隙渗漏。下部圆柱段为检测端深入腔体的部分，端部开设的缺口结构用于检测电极的走线与定位，可保证检测端完全浸入被测流体，同时避免安装过程中电极与管壁发生磕碰损伤。上部的阶梯式圆柱结构为信号处理与接线端，多层阶梯的设计一方面用于内部电路板的分层固定，另一方面可适配不同规格的接线防护帽，实现接线端的防尘防水防护，满足工业现场复杂工况的防护需求。

从实际应用场景来看，这类电导检测元件多用于水处理管路、化工流体输送管线、工业清洗设备的流体参数在线监测点位，可实时检测流体的电导率参数，为水处理工艺的药剂投加、化工生产的流体浓度管控、清洗设备的清洗液配比调整提供实时数据支撑。设计过程中充分考虑了不同安装场景的适配性，外螺纹安装结构可直接拧入预先开好内螺纹的管路侧壁或反应釜罐体接口，无需额外设计定制安装支架，降低现场安装的改造成本；六角法兰边的厚度经过受力校核，可承受扳手拧紧时的扭矩，不会出现法兰边变形断裂的问题。

外形结构上，整体采用同轴回转体设计，仅法兰边为六角结构，既保证了加工时的同轴度要求，又兼顾了安装时的拧紧操作便利性。上部的多道环形凸台结构，可用于接线端密封圈的卡装固定，当外部接线防护套拧入后，密封圈可卡入凸台间隙，实现接线端的IP65级防护，避免现场的水汽、粉尘进入接线腔造成信号短路。下部圆柱检测端的外径尺寸小于螺纹段小径，安装时可顺利穿过螺纹孔进入管路内部，不会出现检测端卡滞在螺纹孔内的问题；端部的缺口结构对称布置，可保证电极安装后受力均匀，同时减少流体流过检测端时产生的紊流，降低紊流对检测精度的干扰。

结构细节上，各段回转体之间均采用圆角过渡，避免应力集中，在长期受管路振动影响的工况下，不会出现应力开裂的问题。上部顶端的平面结构用于标识产品参数或安装方向标识，方便现场运维人员快速识别接线点位与检测方向。整体结构没有多余的异形凸起，外表面光滑无死角，在有清洁要求的工况下，可避免积液积尘，满足食品、制药等行业的卫生级安装要求。
