带安装法兰的90度弯管接头结构

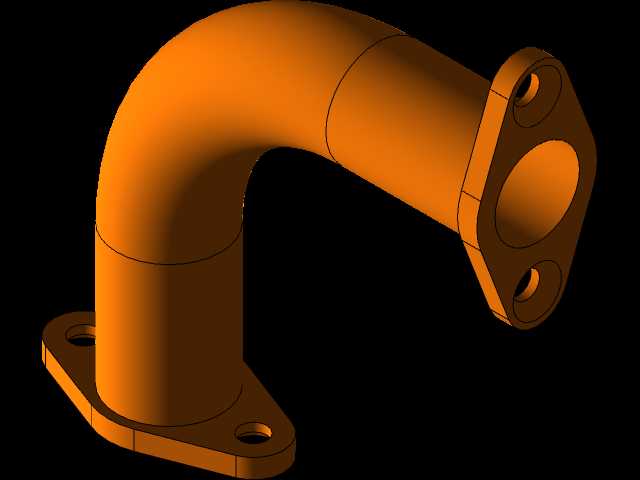

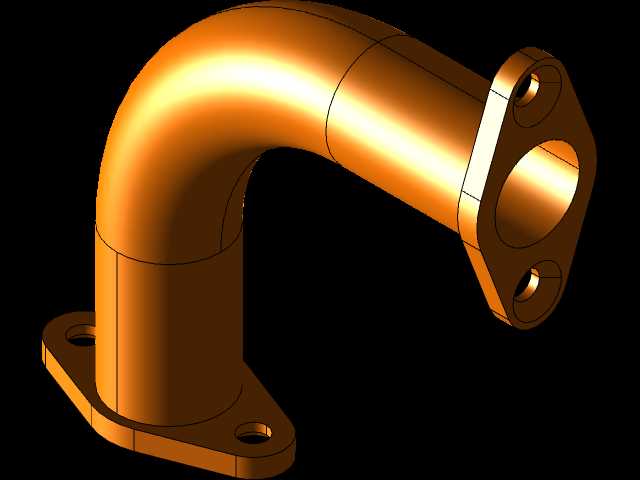

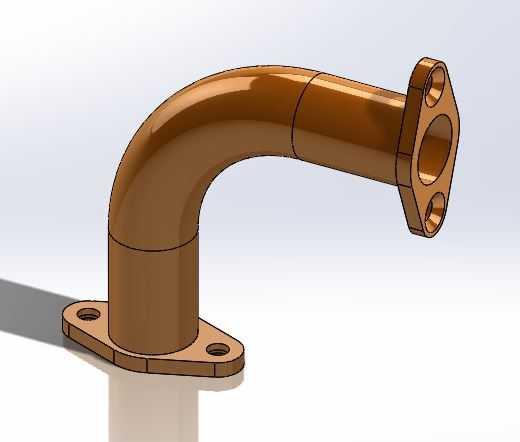

这款带双法兰结构的90度弯管接头，主要应用在需要垂直转向的流体管路布设场景中，常见于暖通空调管路系统、小型动力设备的气路油路连接、工业工装的辅助管路排布环节，用来改变管路走向，同时通过两端的法兰结构实现与相邻管路或设备接口的刚性固定，避免管路转弯处因流体压力波动出现松脱渗漏。从结构设计来看，弯管主体采用等径圆弧过渡，转弯段的曲率半径经过适配，既不会因转弯过急造成流体阻力陡增，也不会因曲率过大占用过多安装空间，两端的法兰盘均采用菱形切边设计，相比圆形法兰能在狭小安装空间内减少轮廓干涉，每个法兰盘上预留两个安装孔，孔位与对接端的安装螺柱位置精准匹配，安装时无需额外调整角度即可对位锁紧，降低现场装配的对位难度。设计过程中优先考虑了安装边界的适配性，弯管两端的法兰端面分别朝向垂直的两个方向，下端法兰的安装面与竖直段管体轴线垂直，上端法兰的安装面与水平段管体轴线垂直，两个安装面的平行度、管体与法兰的同轴度都做了公差约束，避免安装后出现管路错位、密封面贴合不严的问题。弯管主体的壁厚根据常规低压流体输送的压力等级设定，能满足常规工况下的承压需求，法兰与管体的衔接处做了圆弧过渡处理，减少应力集中，避免长期受流体冲击或振动影响出现衔接处开裂的问题。实际选型使用时，需要确认两端法兰的安装孔距、管体通径与对接管路的参数匹配，同时预留弯管转弯段的外侧空间，避免与周边其他构件发生碰撞，这类弯管接头相比螺纹连接的弯头，固定强度更高，密封性能更稳定，适合有一定振动的设备管路连接场景，在装配时可以在法兰对接面加装密封垫片，进一步提升密封可靠性，日常维护时只需检查法兰锁紧件的松紧度即可，无需整体拆卸管路，维护操作较为便捷。
