不锈钢法兰式管接头三维结构设计

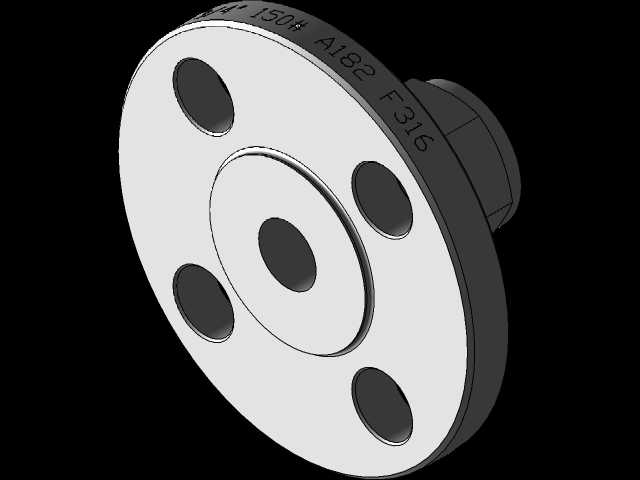

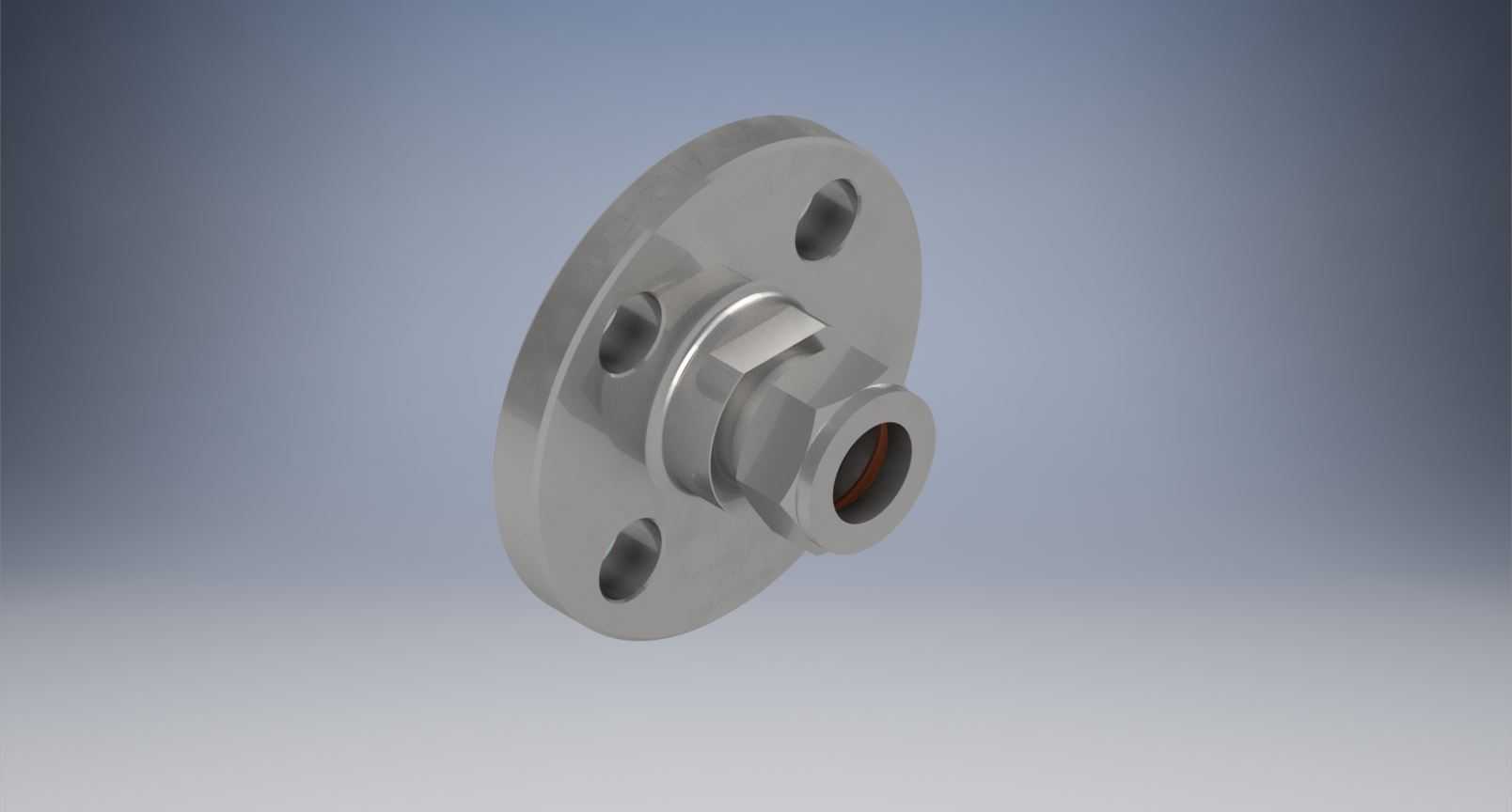

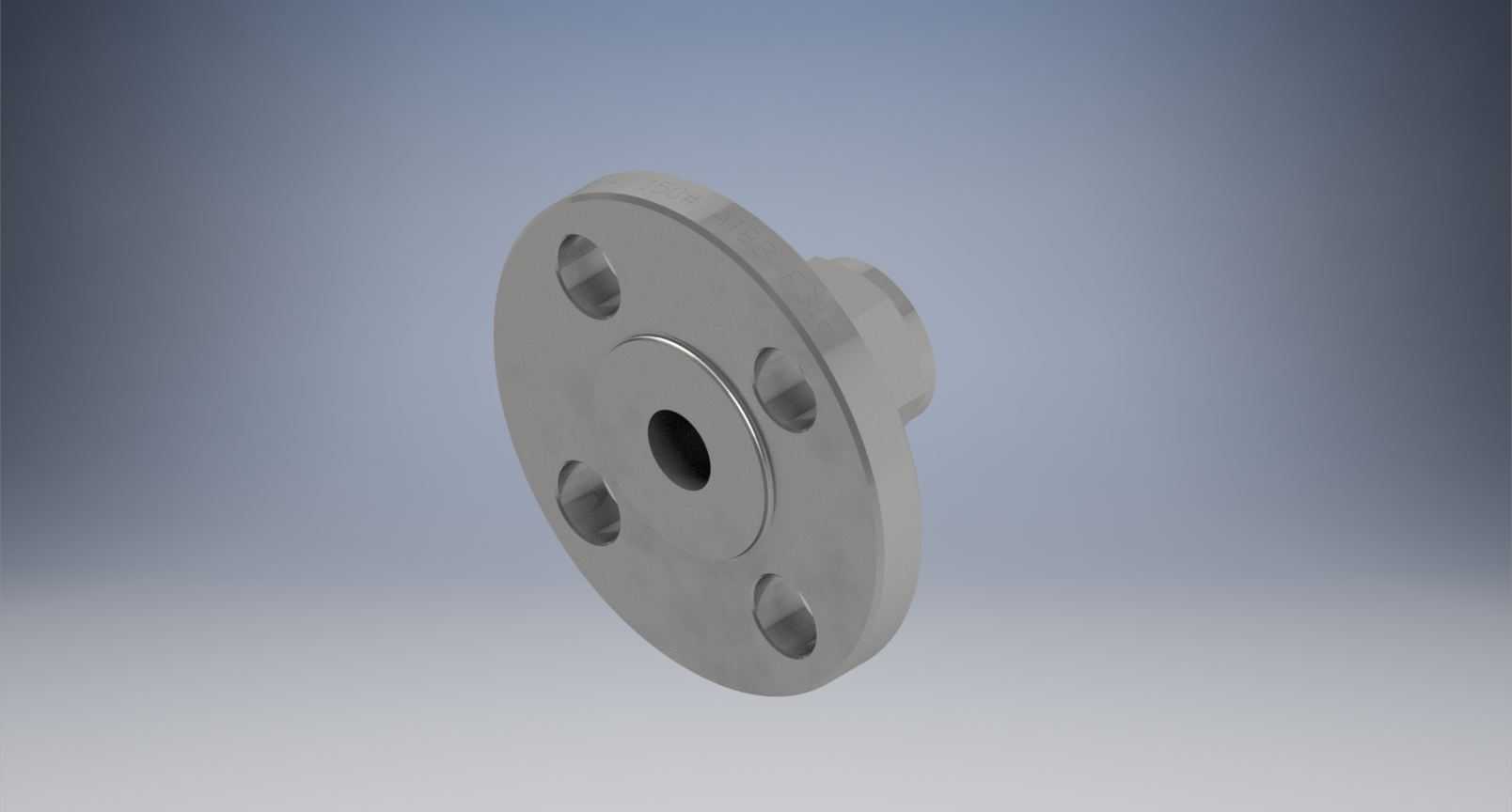

这类法兰式管接头多用于中低压流体输送管路的终端对接场景，常见于半导体特气输送、实验室分析仪器管路、小型化工制程管线的连接环节，适配20mm外径的世伟洛克系列管路，匹配NPS3/4英寸规格的法兰安装界面，压力等级对应150级磅级标准，可满足常规工况下的密封与承压需求。从结构设计来看，接头采用一体式法兰加卡套端的结构形式，法兰端设置四个均布的螺栓过孔，孔位分布遵循对应法兰规格的节圆尺寸标准，安装时可通过螺栓与配对法兰实现紧固，法兰端面预留密封垫安装槽位，可适配非金属平垫片实现端面静密封；卡套端的内孔尺寸严格匹配对应管外径，内置卡套密封结构，安装时仅需将管路插入接头端，拧紧锁紧螺母即可通过卡套的形变抱紧管壁，实现管路与接头的可靠密封，无需额外焊接作业，大幅降低现场安装的施工难度，也避免了焊接带来的管路内壁氧化、焊渣残留等问题。在建模过程中，首先确定法兰端的基准端面，以此为基准定位螺栓孔的分布圆与各孔位坐标，保证孔位的位置度公差符合安装要求，避免现场安装时出现螺栓无法穿入的错位问题；卡套端的同轴度需要严格控制，保证管路插入后与法兰端面保持垂直，避免管路安装后出现额外的安装应力，长期运行下出现密封失效泄漏的问题。接头整体采用不锈钢材质建模，外形过渡处均设置合理的工艺圆角，既避免加工过程中出现应力集中导致的零件开裂，也能减少流体在接头内部的流阻，避免介质在拐角处出现滞留。安装边界方面，法兰端的外径尺寸、厚度均匹配150级NPS3/4法兰的标准尺寸，配对法兰无需额外定制即可直接适配，接头整体轴向长度控制在合理范围，不会在紧凑的管路排布中占用过多安装空间，四个螺栓孔的孔径预留了合理的安装间隙，允许现场安装时有微小的位置调整量，降低安装对位的难度。这类接头的密封可靠性直接影响整套管路系统的运行安全，建模时对密封面的平面度、卡套槽的尺寸公差都做了对应还原，可直接用于管路系统的装配干涉检查、管路应力仿真分析，也可作为设备BOM选型阶段的三维参考模型，帮助设计人员提前确认管路排布的空间合理性，避免后期现场安装时出现空间干涉、安装距离不足的问题。
