Geberit等径T型三通管道连接件

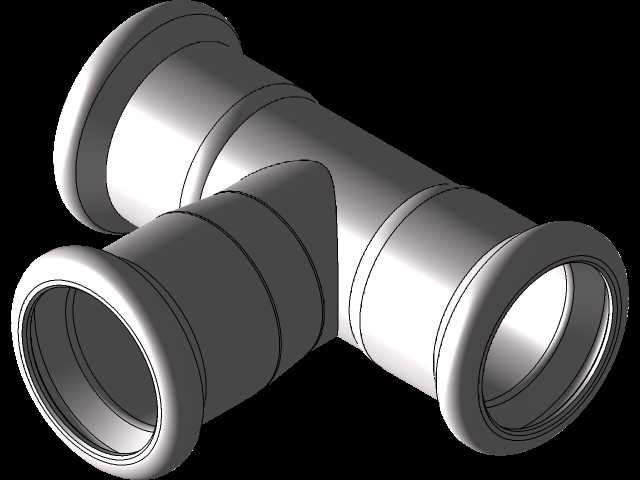

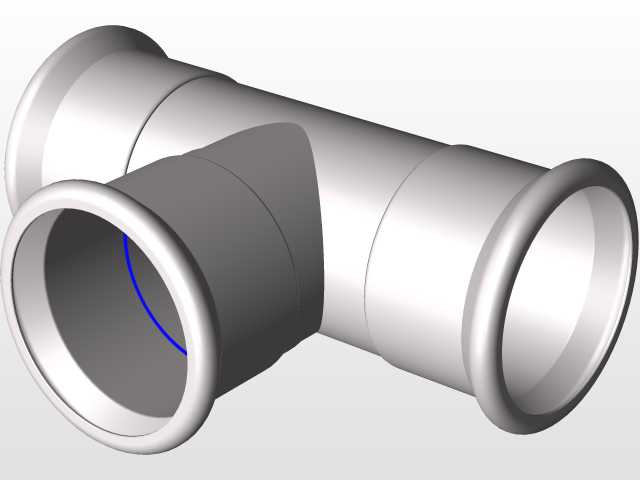

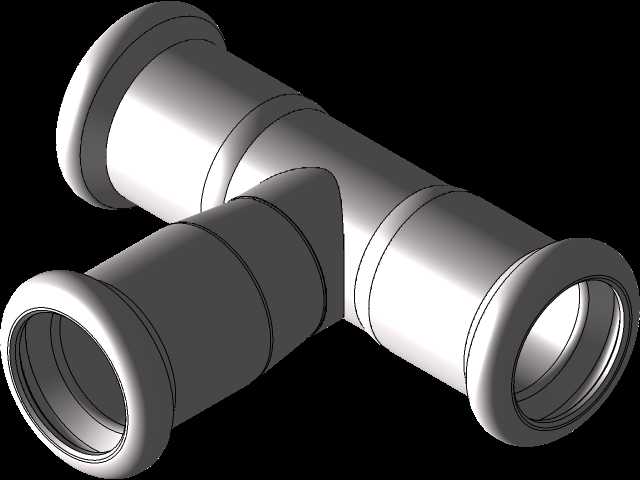

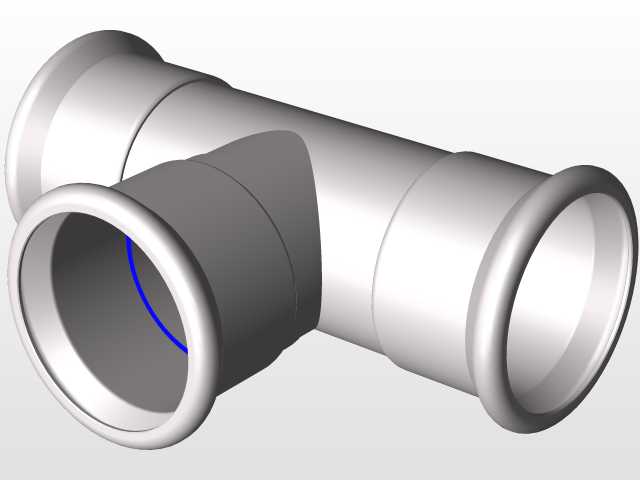

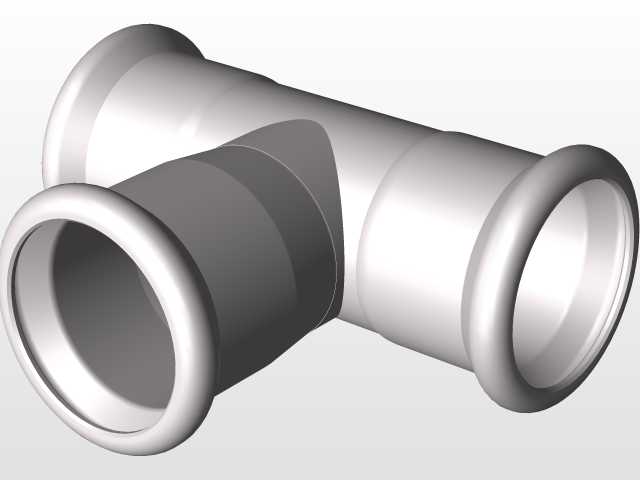

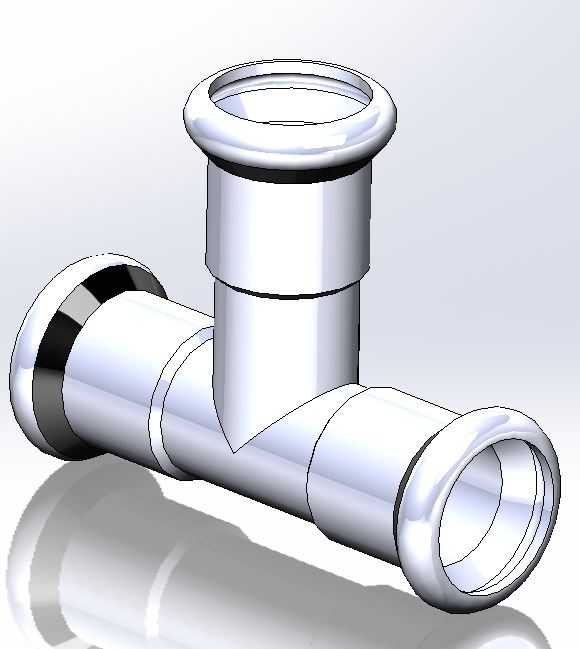

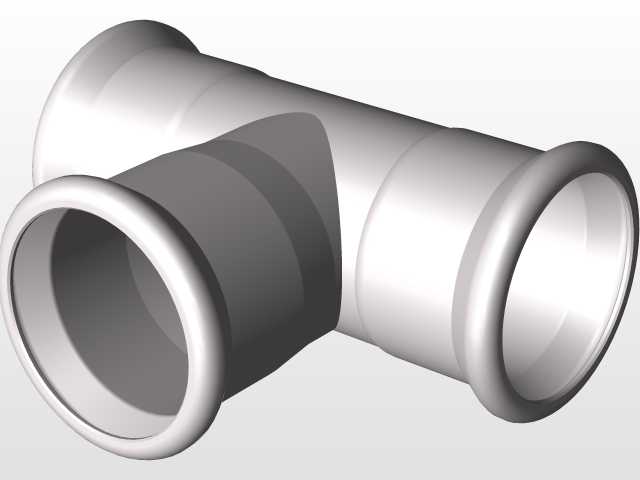

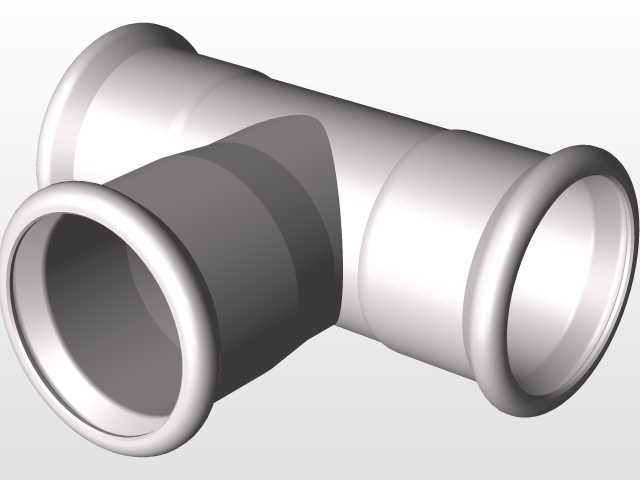

在民用建筑给排水、同层排水系统以及工业流体输送管路的布设作业中，等径T型三通是实现管路直角分流、合流的核心基础配件，这款Geberit品牌的T型等径连接件，针对卡压式连接场景做了全尺寸参数化设计，能够适配同公称通径的三条管路对接需求，无需额外变径转接件即可完成垂直方向的管路分支布设。从实际工程应用来看，这类三通常被用于卫生间同层排水横管与立管的接驳、净水设备管路分流、暖通循环水系统支路引出等场景，安装时三个接口分别对应主管道的两个直通端与分支管道的垂直端，接口处的卷边结构是为卡压工具预留的咬合定位位，安装过程中只需将配套管材插入接口至定位台阶，使用对应规格的卡压钳完成径向挤压，即可在接口处形成可靠的密封与抗拉脱结构，相比传统胶粘、丝接的三通配件，卡压式连接的施工效率更高，密封性能受施工人员操作水平的影响更小，长期使用过程中也不易出现接口渗漏、管材松脱的问题。设计阶段首先确定了三个接口的通径一致性要求，所有接口的内径、承插深度、卡压槽位置尺寸完全统一，能够适配同一规格的薄壁不锈钢或塑料卡压管材，主体流道做了圆弧过渡处理，避免直角转角处形成流体滞流区，减少排水场景下的杂物挂堵风险，同时降低压力输水场景下的局部流阻损失。外形上三个接口的轴线处于同一平面，垂直接口与水平直通段的轴线夹角严格控制为90度，安装时能够贴合墙面或地面的布设走向，不会出现管路偏移、接口错位的问题，接口端部的翻边结构除了作为卡压定位标识，也能在安装过程中对管材插入深度做硬限位，避免因管材插入不足导致的卡压失效。从安装边界来看，这款三通的主体外轮廓没有多余的凸起结构，布设时所需的安装空间仅需覆盖三个接口的承插操作余量即可，在狭小的管井、吊顶内的管路布设场景中也能顺利完成安装，不会因为结构冗余挤占管路布设空间。参数化的模型结构可以根据实际工程的公称通径需求，快速调整整体尺寸生成对应规格的三通模型，无需重新绘制流道与接口结构，能够大幅缩短不同规格管路配件的建模周期，适配不同项目的管路设计选型需求。
