螺栓紧固式管道连接法兰联轴器结构

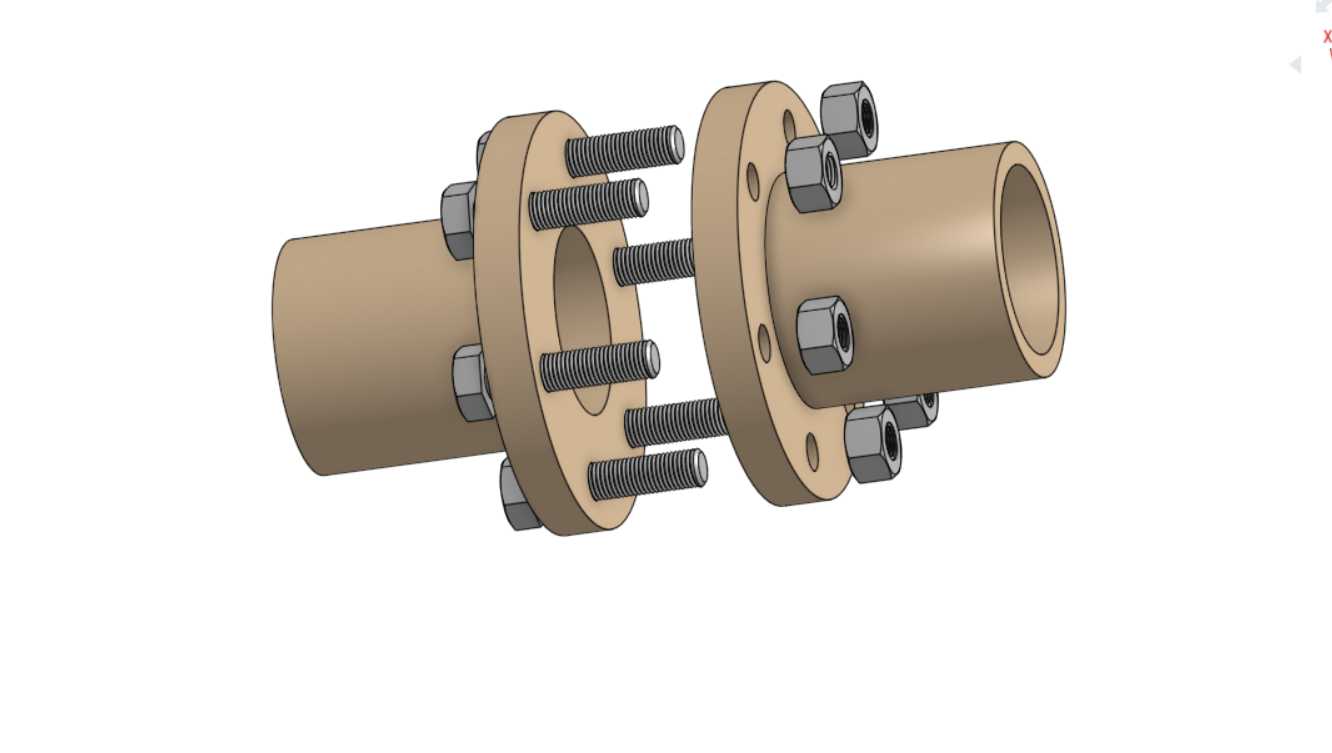

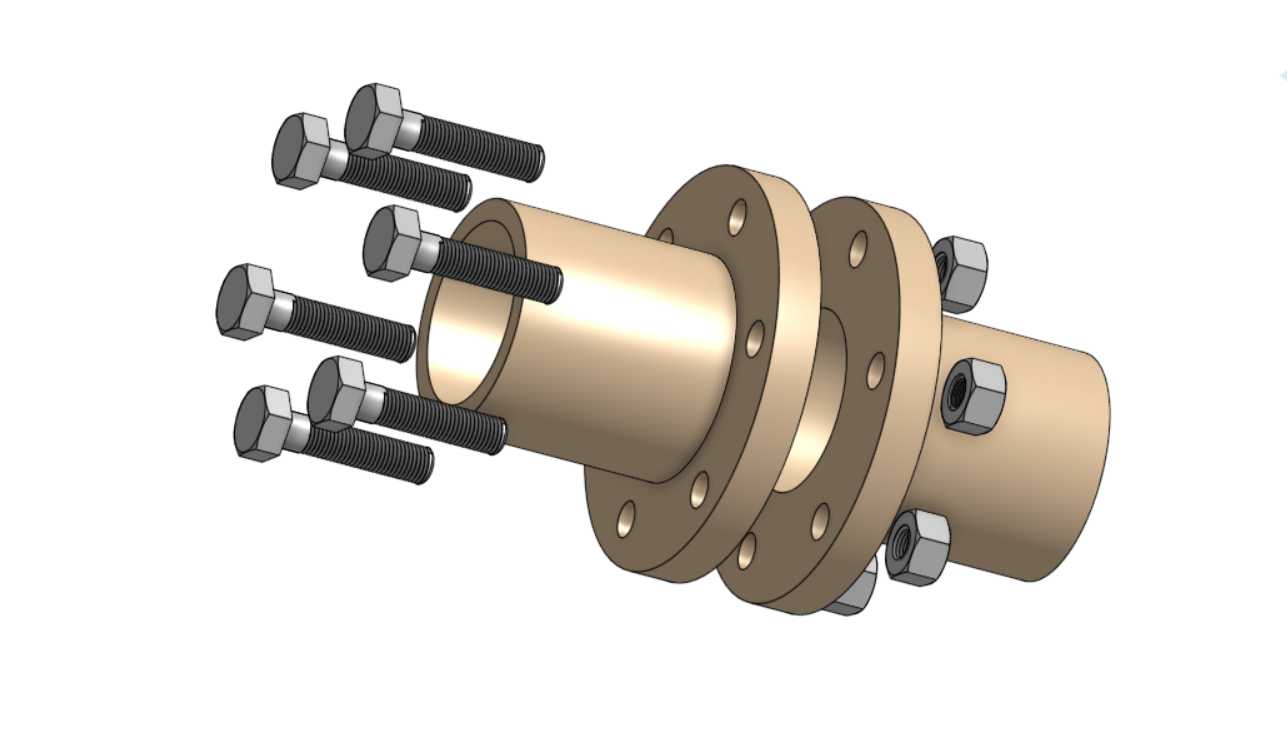

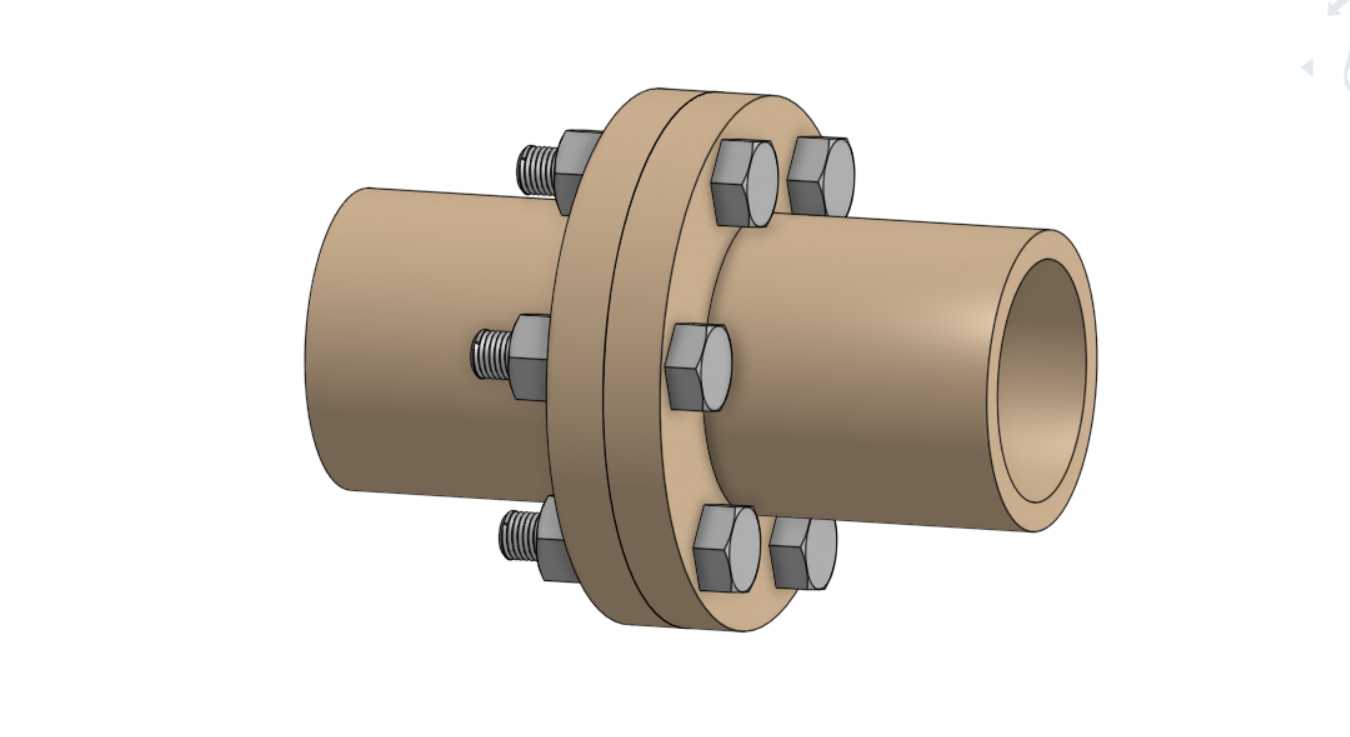

在流体输送管网的管路对接、泵阀出口与工艺管道的硬连接场景中，这类带螺栓紧固结构的法兰联轴器是保障管路同轴度、密封可靠性的核心连接部件，区别于普通平焊法兰仅承担管道对接功能，该结构同时兼顾两段轴类部件的扭矩传递与管道通流的双重作用，常见于化工流体输送、市政给排水泵站、中小型液压动力单元的管路与动力输出端衔接位置。从结构设计逻辑来看，该联轴器采用上下对称的双法兰盘对接形式，法兰盘外缘均匀分布六组螺栓通孔，配套六角头螺栓与螺母实现周向均匀锁紧，锁紧后两法兰盘结合面可紧密贴合，既能够传递两端轴件的回转扭矩，也可在对接面加装密封垫片后实现管路内部流体的无泄漏输送，中间贯通的内孔直径与对接管道的通径保持一致，避免通流截面突变造成的流体压损、紊流等问题。设计阶段需要重点控制法兰盘端面与中心轴线的垂直度公差，若端面跳动超差，锁紧后会出现局部贴合间隙，既会造成流体泄漏隐患，也会导致轴系回转过程中出现附加径向载荷，长期运行会加速配套轴承、密封件的磨损。螺栓孔的位置度公差同样是核心控制项，周向等分的孔位若出现偏移，现场安装时会出现螺栓无法穿入、强行锁紧后法兰盘错位的问题，直接影响对接同轴度。安装边界层面，该联轴器的径向最大尺寸为法兰盘外径，选型时需要预留足够的扳手操作空间，满足螺栓锁紧时的操作行程要求，轴向尺寸则需要匹配两段对接轴/管道的插入深度，法兰盘结合面需要预留密封垫片的压缩量空间，避免锁紧后出现轴向顶死或者密封压合不足的问题。实际应用中，这类刚性法兰联轴器不具备偏移补偿能力，因此安装时需要严格校准两端对接部件的同轴度，径向偏移量需要控制在允许公差范围内，避免运行过程中出现过大的附加载荷。相较于弹性联轴器，该结构的刚性更强，传递扭矩的能力更大，同时兼顾管路通流功能，适合在转速稳定、无明显冲击载荷、对密封要求较高的流体输送场景中使用，建模过程中对螺栓、螺母的标准件特征做了完整还原，法兰盘的倒角、螺栓孔的沉台结构都按照实际加工工艺做了细节处理，能够直接用于装配干涉校验、安装模拟以及工程出图参考。
