3/4NPT三通底部负载班卓球阀结构设计

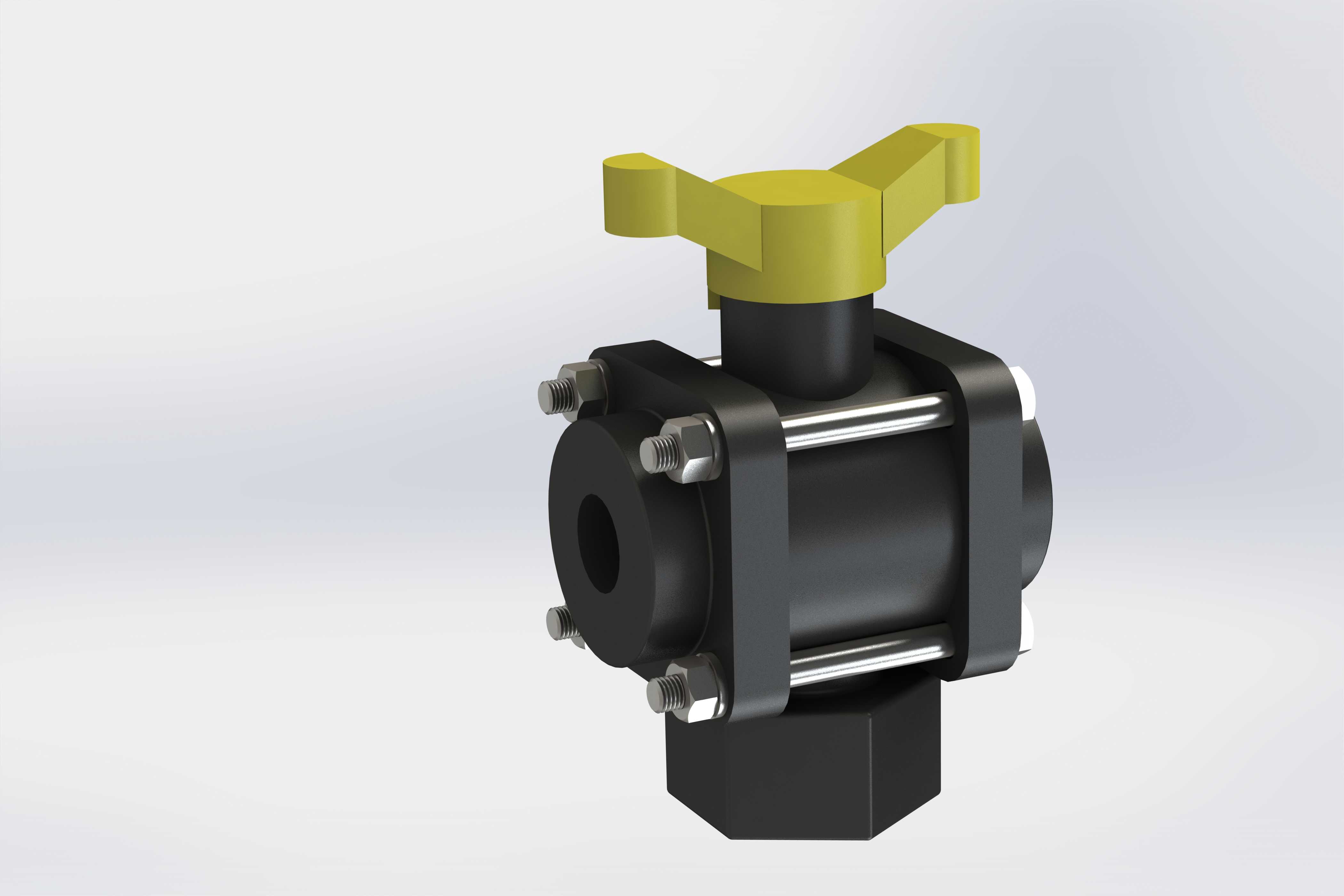

　　这款三通底部负载班卓球阀，核心适配农业喷洒系统的管路集成需求，在大田植保机械、果园打药设备的流体输送环节中，承担多油箱并联到喷洒臂的通路切换与通断控制作用。实际田间作业场景下，喷洒系统往往需要同时接驳多个药箱或油箱，既要保证不同储液容器的介质能稳定汇总到输送主管路，又要在单路维护、介质切换时快速切断对应支路，避免介质泄漏或串液，这款球阀的结构设计正是围绕这类工况的实际痛点展开。从功能特性来看，该阀采用三通式流道结构，底部班卓接头可直接对接储液容器的底部取液口，另外两个接口可分别对接不同的输送支路或汇总管路，搭配蝶形手柄，操作人员佩戴防护手套也能快速完成启闭操作，无需额外借助扳手类工具，适配户外作业的操作便利性要求。设计过程中，

　　优先保证了外部安装尺寸的精准性，所有外露接口的连接尺寸、阀体的安装定位基准都严格匹配农用机械管路的通用安装规范，建模时特意未包含球体内部的详细结构，是因为这类通用阀件的球体密封结构多为行业标准化设计，选型人员更关注外部安装边界、接口规格与整体布局占用空间，方便在整机管路布局时直接调用模型完成装配干涉检查。阀体采用三片式螺栓拉紧结构，四根均布的拉紧螺栓将左右阀盖与中间阀体牢牢锁紧，既保证了阀体的承压能力，也便于后期密封件磨损后的拆解维护；底部的六角班卓接头直接与阀体下部集成，减少了额外转接接头带来的泄漏点，同时也压缩了阀件整体的安装高度，适配农机底盘下方、喷洒臂支架旁这类狭小安装空间的布局要求。在安装边界上，

　　3/4NPT的螺纹接口属于美制锥管螺纹标准，密封性能可靠，适配农用流体管路常用的硬管、软管转接需求，蝶形手柄的旋转行程为90度，启闭过程中手柄的摆动范围不会超出阀体最大外轮廓，避免在密集管路布局中与相邻管件、结构件发生运动干涉。实际选型应用时，可直接将该模型导入整机管路装配环境，核对接口位置、安装空间、手柄操作空间是否满足设计要求，无需反复测量实物尺寸，能大幅缩短植保机械喷洒系统的管路设计周期，减少现场安装时的配管返工问题。
