三角异形连接支架结构设计

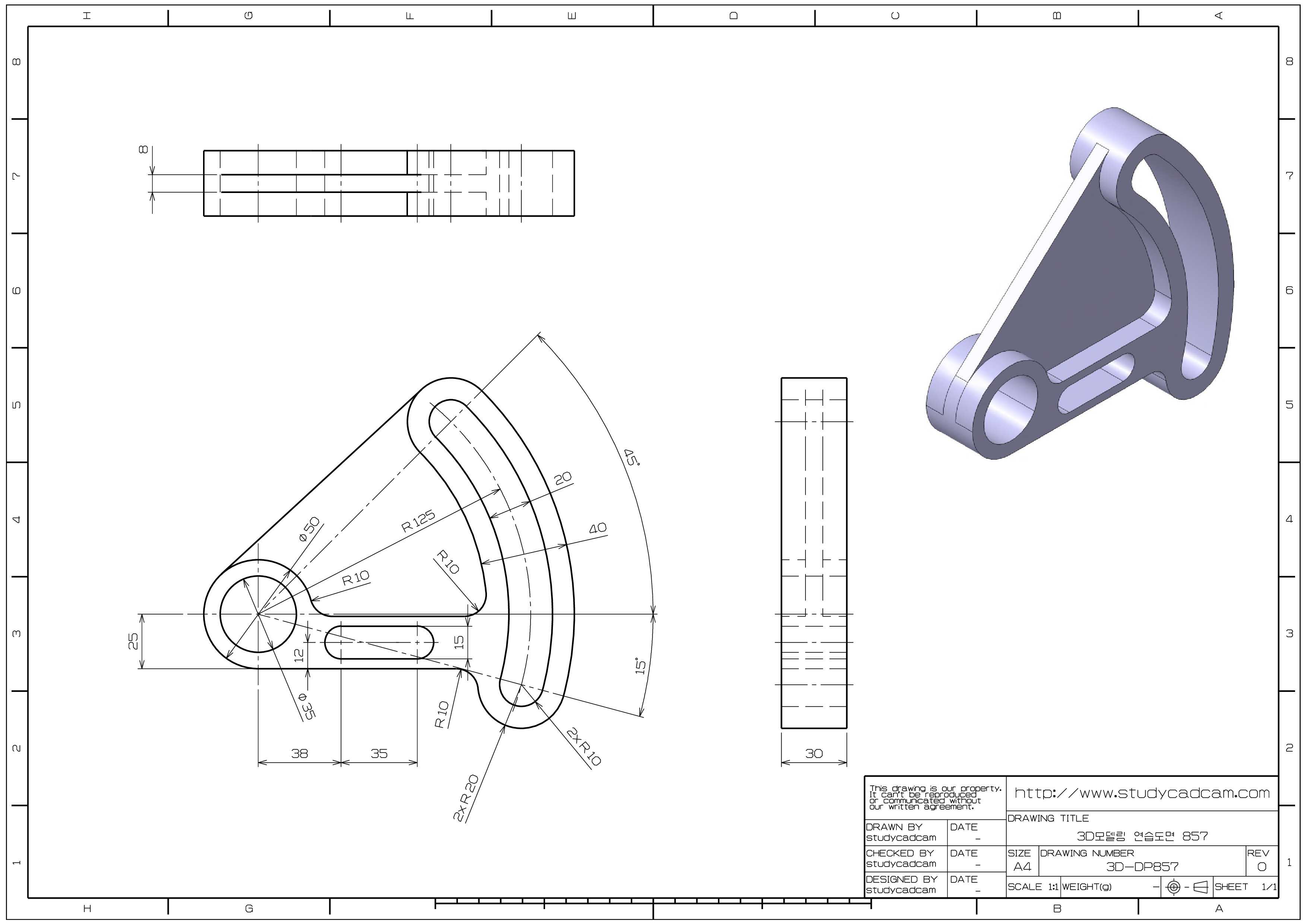

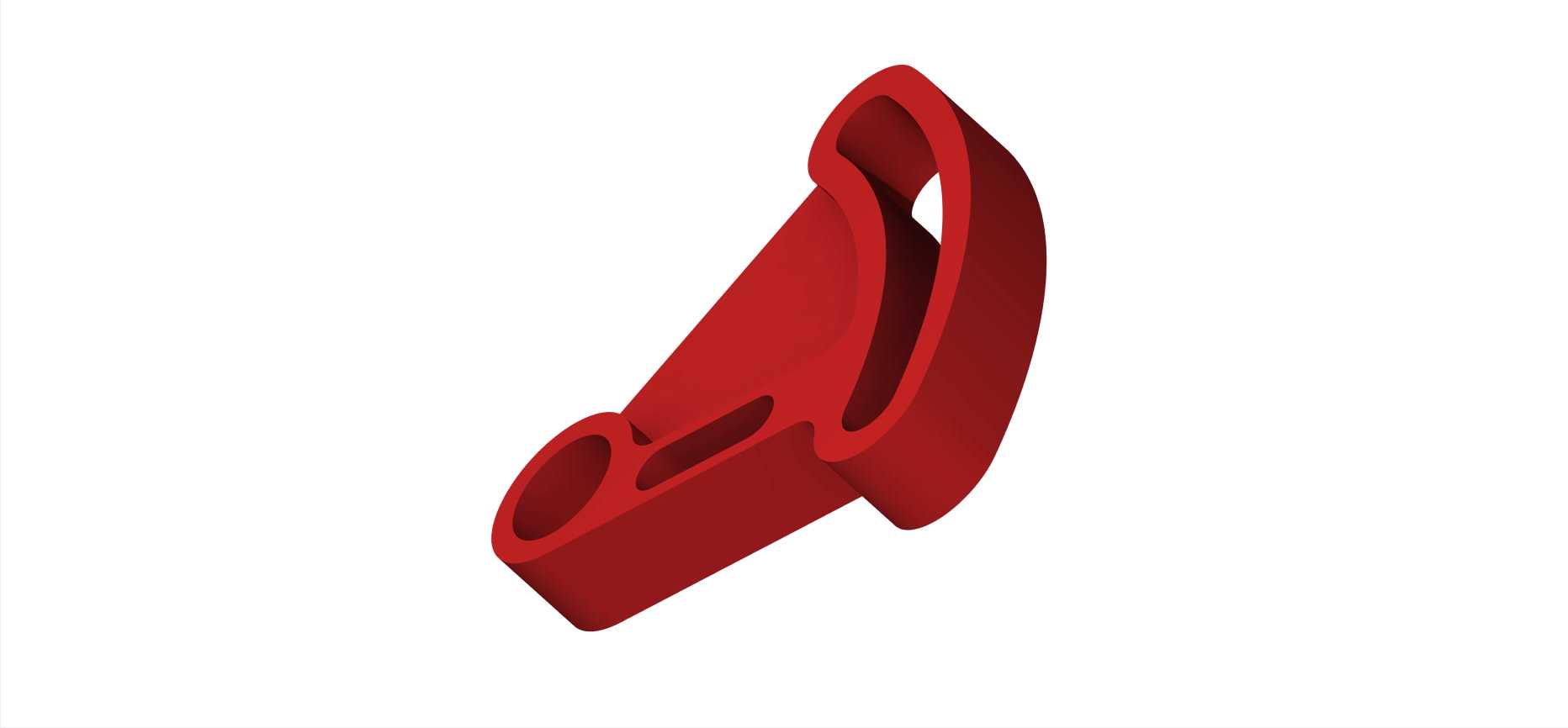

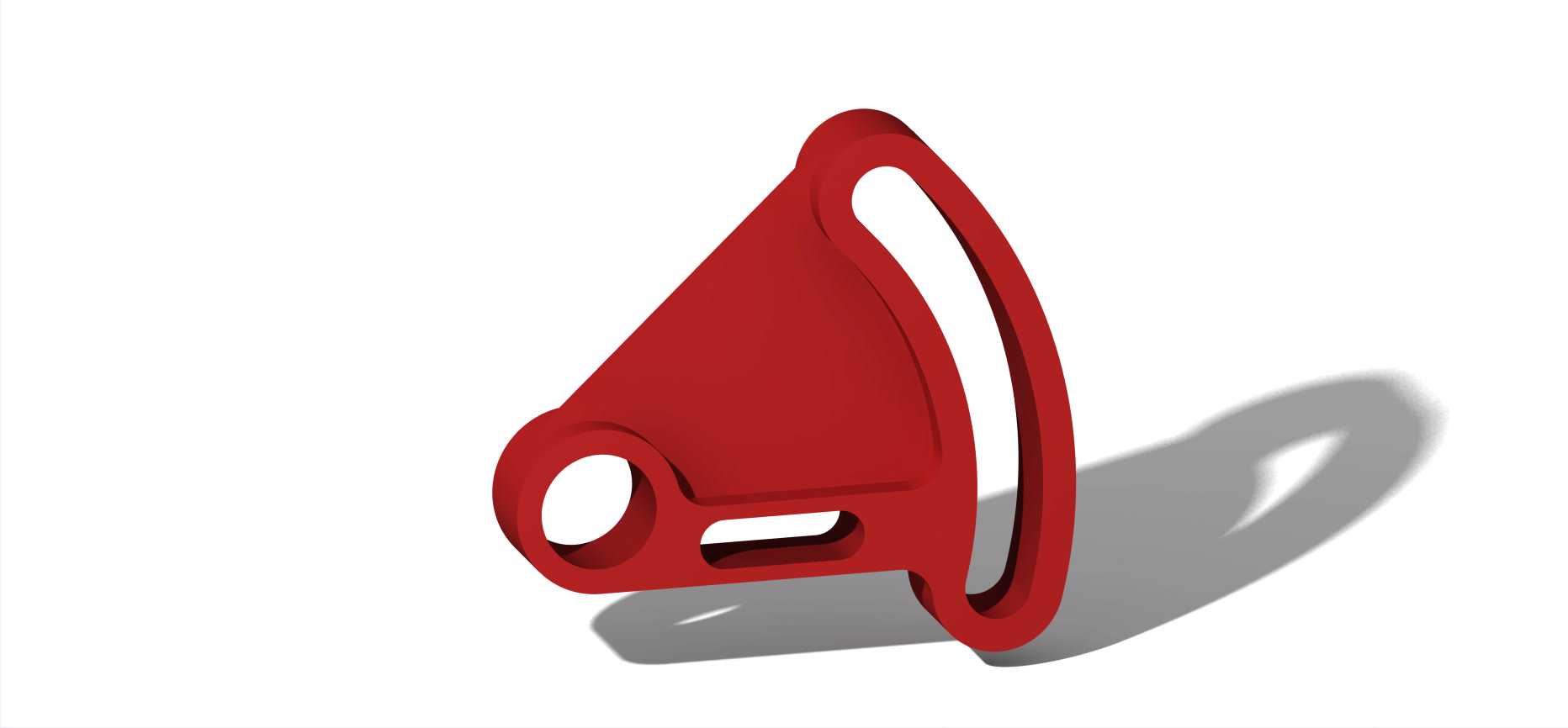

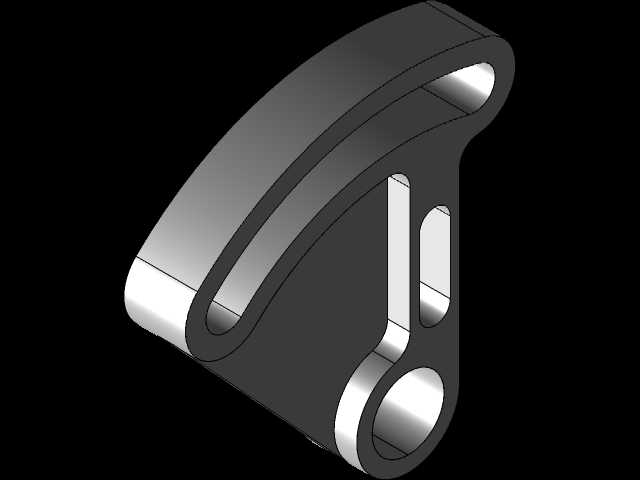

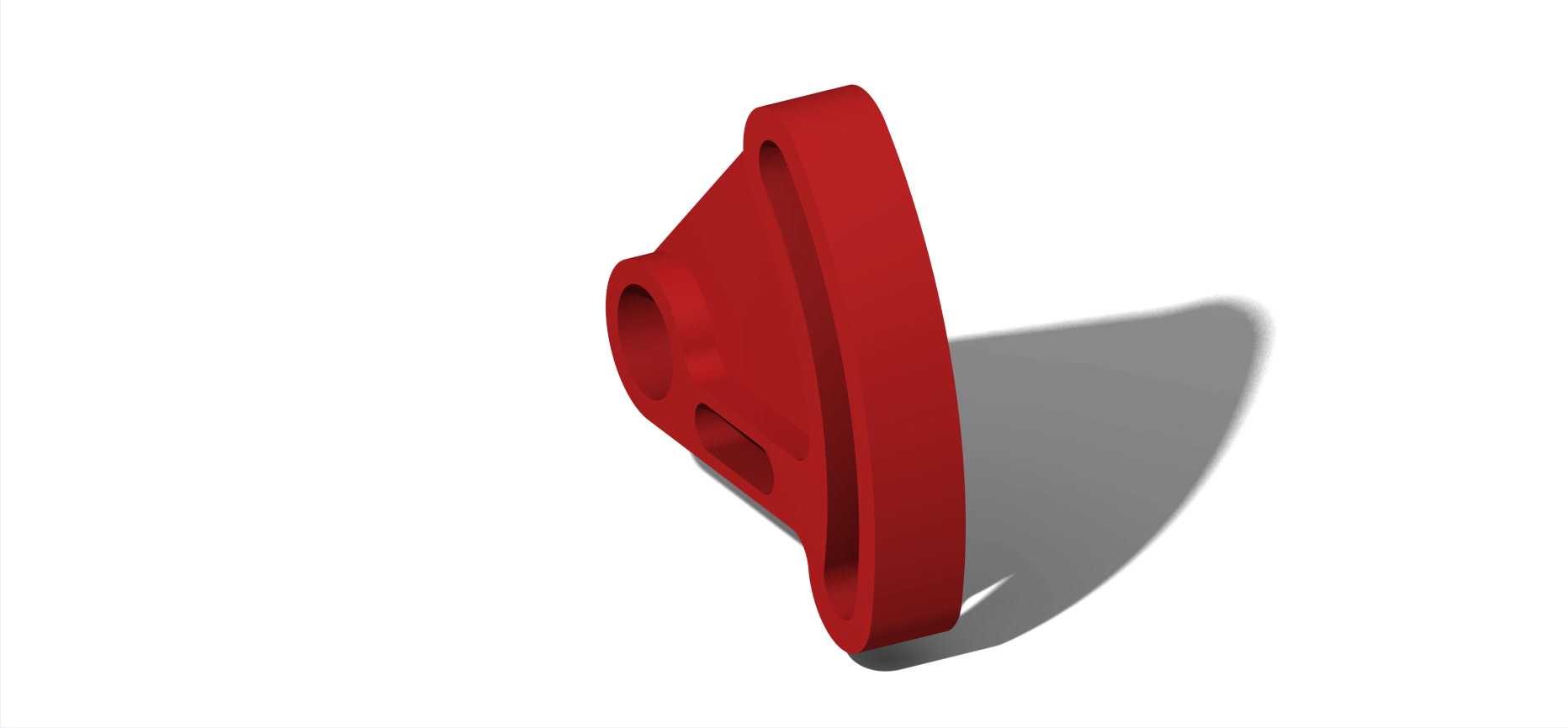

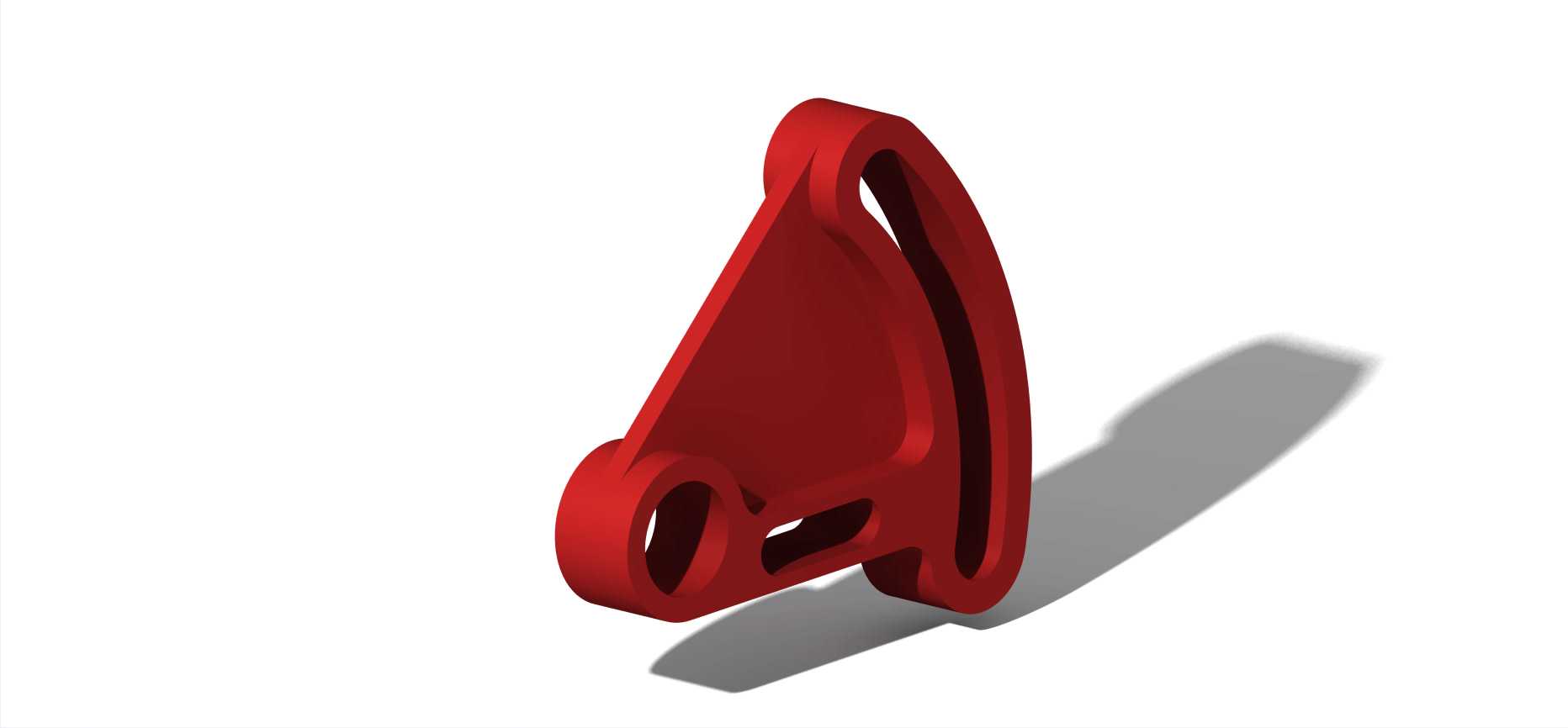

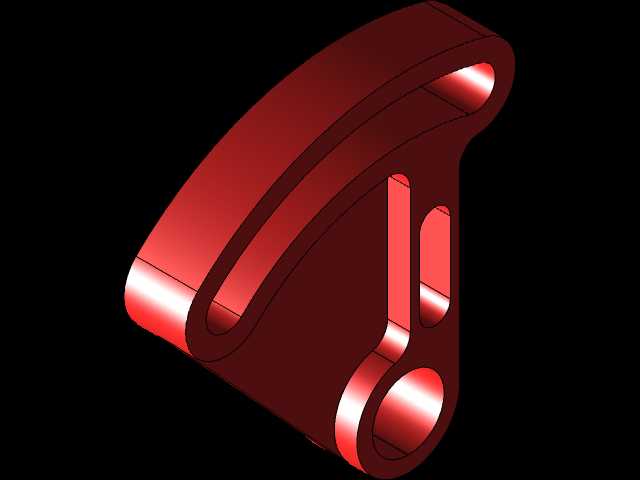

这类三角异形连接支架多用于轻载传动链路的张紧调节场景，常见于小型输送设备的侧边张紧机构、户外便携折叠器械的铰接支撑位，以及小型农用机具的操作杆连接部位，核心作用是在有限安装空间内同时实现铰接转动、行程限位与结构支撑的多重功能，替代传统需要多个零件拼接的组合式连接件，减少装配环节的累计误差。从结构设计逻辑来看，整体采用三角形轮廓的布局并非单纯为了造型辨识度，而是利用三角形的力学稳定性，在壁厚控制在3mm的前提下，让零件承受斜向拉力与径向扭矩时的应力分布更均匀，避免直角连接位置常见的应力集中断裂问题。零件一端的大尺寸环形铰接孔用于穿装固定销轴，孔位内侧做了0.5mm的倒角处理，既方便装配时销轴的导入，也能减少销轴长期转动过程中对孔口边缘的磨损；侧边的长条形镂空槽是行程调节位，配套的锁紧螺栓可在槽内滑动调整位置，实现张紧行程的无级调节，槽边的凸起加强筋是为了弥补开槽带来的结构强度损失，避免锁紧时槽口出现形变张开的问题。另一端的双凸耳铰接位做了等厚设计，两个耳片的同轴度公差控制在0.02mm以内，保证配套的铰接件转动时无卡滞，耳片外侧的圆弧过渡处理，是为了避免安装操作时锐角边缘划伤操作人员，同时也能减少零件搬运过程中的磕碰变形。设计过程中需要重点把控安装边界尺寸：整体外轮廓的最大外接圆直径不超过120mm，两个铰接孔的中心距固定为85mm，长槽的调节行程为22mm，安装时需要预留至少10mm的周边操作空间，方便锁紧螺栓的扳手操作。零件的壁厚均匀性控制在±0.2mm以内，既适合注塑成型也适合金属粉末烧结加工，不同材质选型可对应不同的载荷场景，选用工程塑料材质时可用于无强腐蚀的室内轻载场景，选用不锈钢或铝合金材质时可适配户外潮湿或有轻度腐蚀的作业环境。结构上的镂空设计除了满足调节功能外，也能有效降低零件自身重量，在移动类设备上使用时可减少整体设备的无效负载，同时镂空位置也可作为穿线位，方便设备内部的线缆排布固定，避免线缆与活动件产生摩擦破损。
