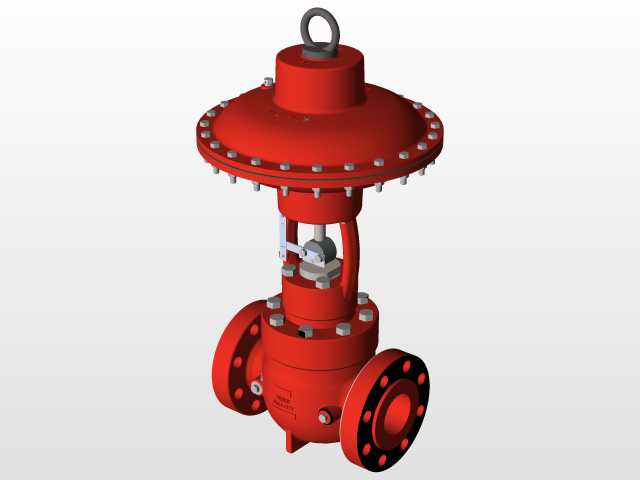

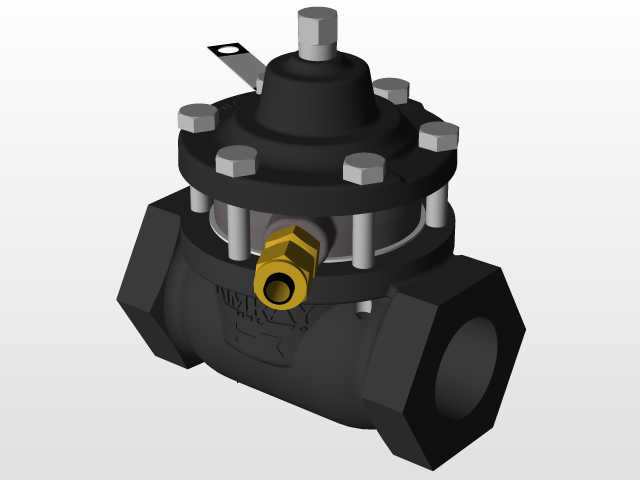

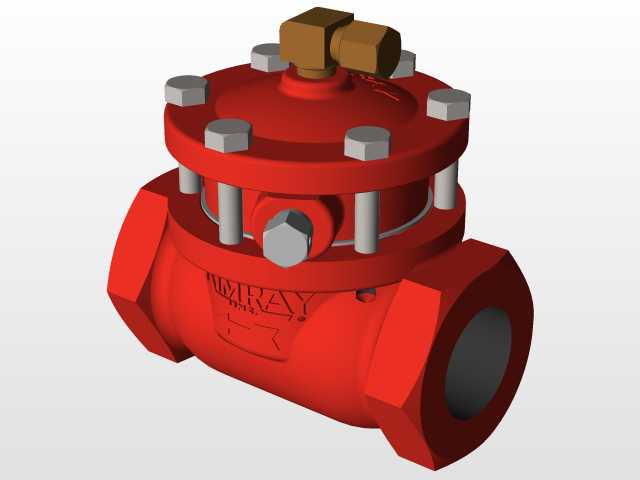

气动薄膜式法兰连接调节阀结构

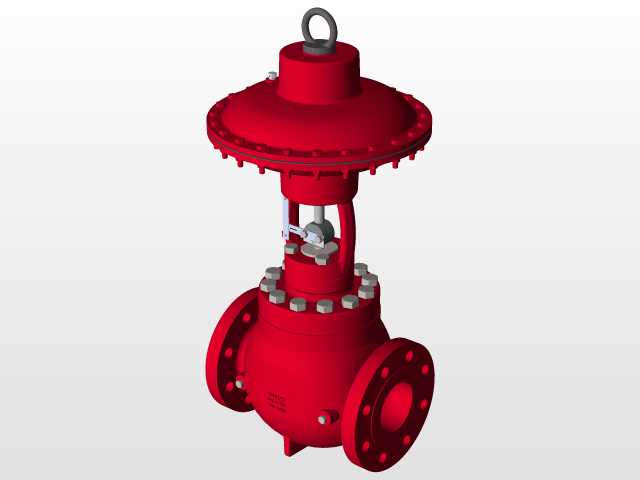

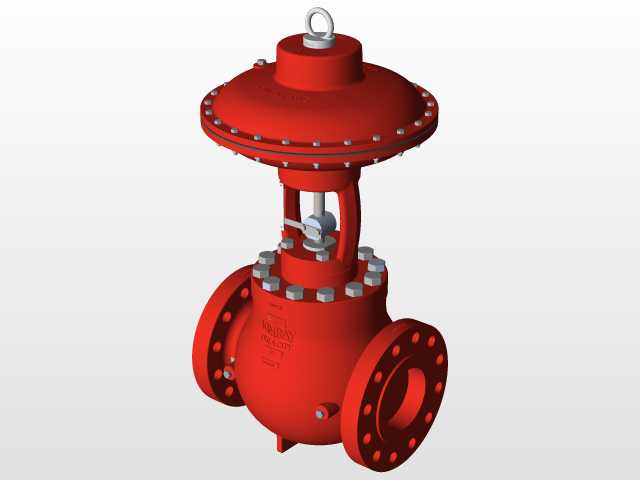

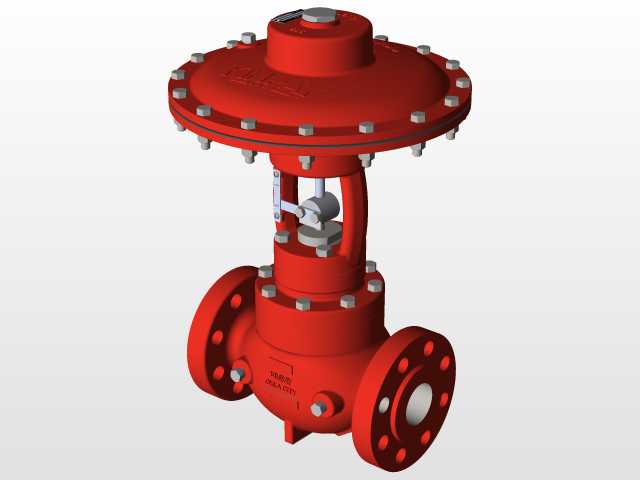

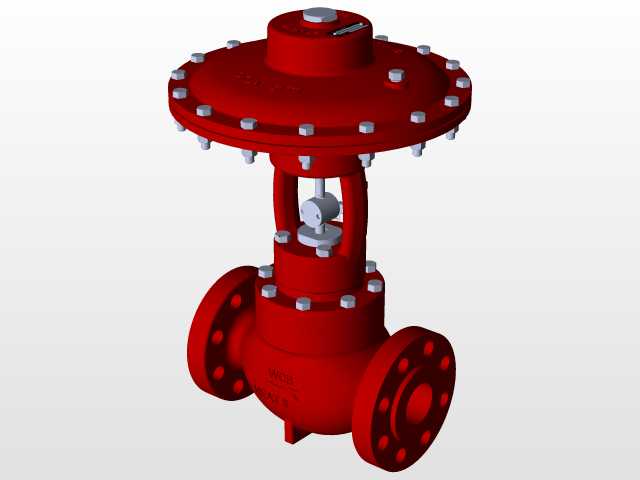

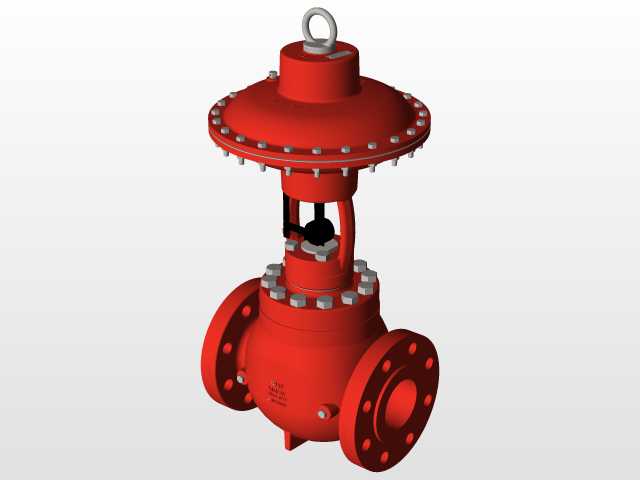

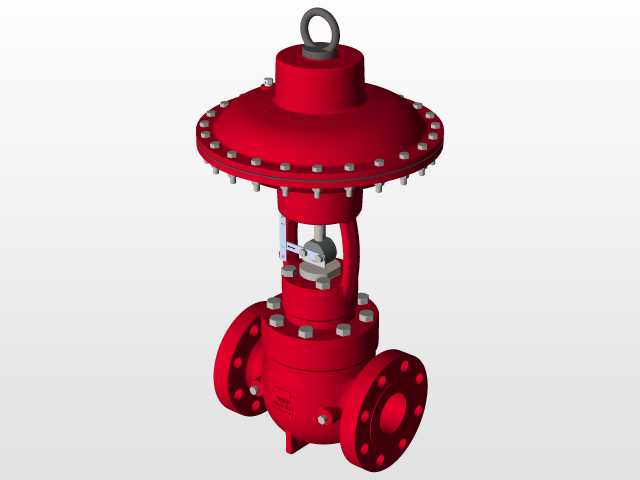

这类带薄膜执行机构的法兰调节阀，在油气集输、化工介质输送、燃气管网调压场景里应用极广，核心作用是根据管线内的压力、流量信号，自动调整阀芯开度，把下游介质参数稳定在工艺要求区间内，不需要人工频繁操作就能适配工况波动。从结构设计逻辑来看，上部的膜头腔体是动力输出核心，膜片把腔室分隔成上下两部分，依靠进气侧的气压变化克服弹簧预紧力，带动阀杆做上下直线位移，这种驱动方式响应速度快，输出推力平稳，适合对调节精度有要求但不需要超大切断力矩的中低压管路场景。阀体部分采用直通式法兰连接结构，两端法兰的螺栓孔排布、密封面尺寸都匹配对应压力等级的管路法兰标准，安装时只要对齐法兰密封面，穿入对应规格的螺栓均匀预紧就能完成对接，不需要额外加工适配接口，现场安装效率很高。阀芯采用单座柱塞式结构，阀座密封面做了硬化处理，在介质含少量固体颗粒的工况下也能保持较长的密封寿命，阀杆和上阀盖之间的填料函采用多层组合密封结构，既可以减少阀杆往复运动的摩擦阻力，又能避免高压介质从阀杆位置泄漏。设计时需要重点考虑几个边界参数：首先是膜头的有效作用面积，要匹配最大工作压差下需要的推力，避免气压不足时阀芯无法到位；其次是阀杆的行程长度，要和阀芯的流量特性匹配，保证开度变化时流量调节曲线符合工艺控制要求；还有阀体的流道设计，要尽量减少介质在阀腔内的紊流，降低运行时的振动和噪音。从安装边界来看，这类阀门需要垂直安装在水平管路上，膜头上方要预留足够的维护空间，方便后期更换膜片、调整弹簧预紧力，阀体两侧要留出拆卸法兰螺栓的操作空间，不能紧贴墙面或者其他设备布置。日常运行中，膜头的进气压力要控制在额定范围内，避免压力过高击穿膜片，阀杆位置要定期清洁，防止灰尘、油污堆积磨损填料导致泄漏。
